5D 메시 가공 작업
적용 분야:

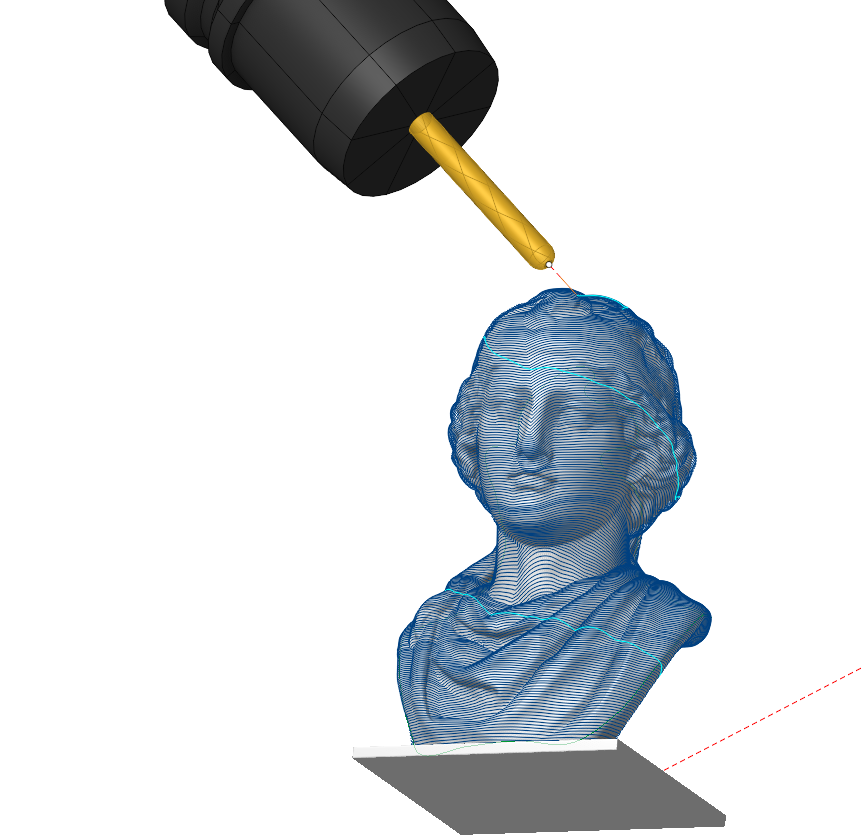

A versatile 5 축 finishing 작업 with a powerful set of strategies, 공구 축 orientation modes and automatic 공구 and 홀더 collision avoidance. Perfect for finishing of complex shapes such as sculptures or scanned STL models. Easy to use. 강력한 전략 세트, 공구 축 방향 모드 및 자동 공구/홀더 충돌 회피 기능을 갖춘 다목적 5축 정삭 작업입니다. 조각품이나 스캔된 STL 모델과 같은 복잡한 형상의 정삭에 적합합니다. 사용이 간편합니다. 이 작업은 스캘럽 정삭 작업, 3D 헬리컬 작업 및 5D 곡면 가공 작업의 워터라인 전략과 유사하게 메시 모델을 가공할 수 있습니다. 5축 공작 기계 및 로봇에서 가공 공구경로를 생성할 수 있습니다. 곡면 모델과 삼각형 메시 모델을 지원합니다. 구형, 구형 끝단의 원추형 밀 및 롤리팝 밀을 사용할 수 있습니다.스캘럽 finishing 작업3D Helical 작업5D Surfacing 작업
가공을 시작하려면 작업을 생성하고 실행을 누르기만 하면 됩니다. 작업은 최하단 레벨부터 시작하여 전체 파트에 스캘럽 패턴을 생성합니다. 공구는 파트와 충돌이 없는 한 수직 방향을 유지하며, 충돌이 있는 경우 측면으로 틸트됩니다.
Workflow:
공구경로 전략을 정의합니다. 기본 전략은 스캘럽으로, 일정한 절삭 간격으로 전체 파트를 가공할 수 있습니다.
공구 축 방향을 선택합니다. 기본 옵션은 고정으로, 자동 충돌 회피와 함께 추가 셋업 없이도 매끄럽고 예측 가능한 공구경로를 생성합니다.공구 축 orientationFixed
충돌 회피 전략을 정의합니다. 기본값은 측면 틸트로, 스캘럽, 헬리컬 및 워터라인 패턴에서 잘 작동합니다.collision avoidance측면 Tilting
선택적으로, 작업 영역을 정의합니다
공구경로를 생성합니다
작업 할당
가공 표면. 선택 various surfaces of the 파트 as the working task. The system will calculate the trajectory based on the chosen surfaces.
Tilt 커브.
This is t
he 곡선 that the 공구 축 벡터 aims at when setting
공구 방향
specification
을 통하여 커브.
작업 영역. Use the 작업 영역 to 트림 the passes outside the specified 2D containment areas. 귀하 can select the 법선 to the area of 작업 영역. See 더보기 .
제한 구역. In addition to 작업 Zones in system you can use Restrict Zones 지오메트리 from curves and edges to specify the 공작물 areas that s hould avoid 가공 in the current 작업. See 더보기
Start 커브. Using a closed 곡선, such as a 스플라인, you can select a model segment for 가공. 귀하 can specify the 가공 side and configure vectors to define the 공구 축 orientation.
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 하는 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
전략:
이 파라미터를 통해 사용자가 원하는 공구경로를 생성할 수 있습니다:

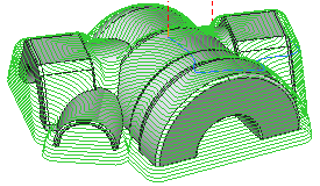

워터라인. 시스템이 워터라인 정삭 작업의 전략과 유사하게, 수평면(공구 축에 수직인 평면)으로 가공 곡면의 단면선으로 공구 패스를 생성합니다. 자세히 보기.
XY 각도

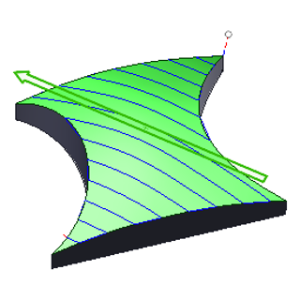

평면. 시스템이 평면 정삭 작업의 전략과 유사하게, 수직면(공구 축에 평행한 평면)으로 가공 곡면의 단면선으로 공구 패스를 생성합니다. 자세히 보기.

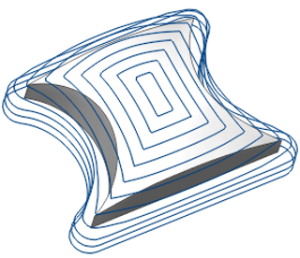

스캘럽. 스캘럽 공구경로는 파트 곡면 위의 곡선에서 시작하여 해당 곡선을 내측으로 반복 오프셋하여 곡선이 소멸될 때까지 생성됩니다. 시스템이 스캘럽 정삭 작업과 동일한 공구경로를 생성합니다. 자세히 보기.

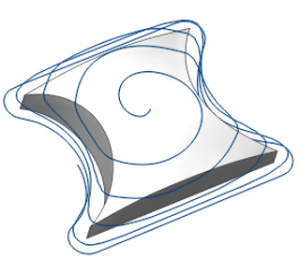

헬리컬. 3D 헬리컬 작업과 동일한 연속 헬리컬 패스를 생성합니다. 자세히 보기.
스텝절삭 간격. 최대 허용 절삭 폭입니다.

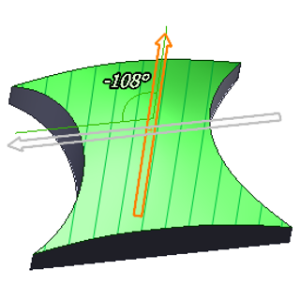

XY 각도. This is the r otation angle of the section planes around the 공구 축.
시작 위치:
이 파라미터 그룹은 스캘럽 전략이 활성화되어 있을 때 나타나며, 초기 공구경로 곡선의 구성을 결정합니다.
하단 . The 공구경로 begins at the 최하단 of 가공. within the 작업 Assignment.

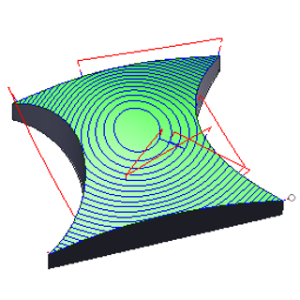

작업 경계. The 공구경로 begins at the curves of the 작업 영역.
이 그룹의 다른 파라미터는 스캘럽 정삭 작업과 동일합니다. 자세히 보기.

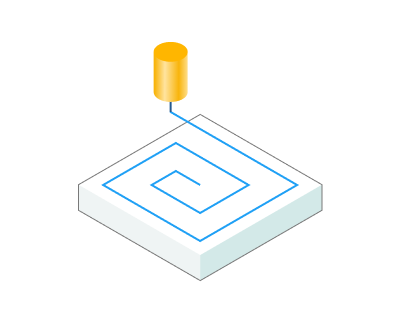

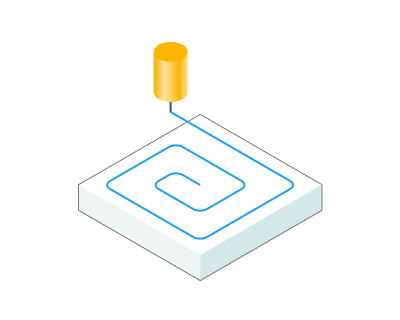

스무딩 반경:
This 파라미터 appears when the Helical strategy is active and a llows for the smoothing of inner 공구경로 corners using a designated 반경.
작업 영역:
Enables additional modification of the working area initially selected on the 작업 영역 탭.
Restrict 작업 영역:

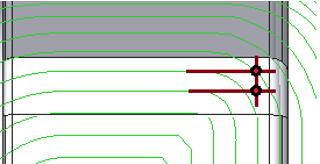

모서리 포함. 이 파라미터가 활성화되면, 시스템이 작업 할당에 지정된 곡면과 해당 경계 모서리를 모두 가공합니다.
Surface Ony. Upon activation of this 파라미터, the system processes exclusively the surfaces specified in the Job Assignment, excluding their bounding edges.

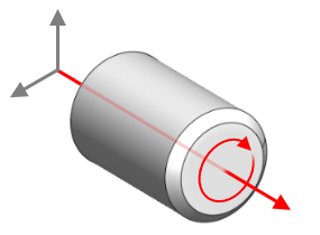

회전축. 이 그룹의 파라미터를 추적하기 위한 원점과 방향을 지정합니다. 회전축은 원점과 방향으로 정의됩니다. 인스펙터와 그래픽 뷰에서 마우스로 회전축의 원하는 파라미터를 쉽게 설정할 수 있습니다.
작업 좌표계 X (표준 좌표계 X). 지정된 좌표계의 X축이 회전축입니다.
작업 좌표계 Y (표준 좌표계 Y). 지정된 좌표계의 Y축이 회전축입니다.
작업 좌표계 Z (표준 좌표계 Z). 지정된 좌표계의 Z축이 회전축입니다.
작업 좌표계 (0,0,1) (표준 좌표계 (0,0,1)). 회전축의 벡터가 각 축에 대한 방향 코사인으로 정의됩니다.
방향. 각 축에 대한 방향 코사인을 지정합니다.
원점. 이 그룹의 파라미터를 추적하기 위한 원점 좌표를 지정합니다.
기준 좌표계. 회전축의 초기 위치와 방향을 구성하기 위한 좌표계를 지정합니다.
공구 축. 회전축의 벡터가 공구 축입니다.

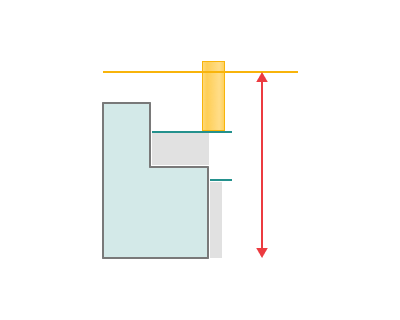

상단 레벨. 공구 패스가 발생하는 원점으로부터의 최대 거리입니다. 최종 패스가 수행되는 레벨입니다. 기본값은 가공 파트의 최상단 레벨입니다.
mm. 인스펙터의 텍스트 필드에서 원점부터 상단 레벨까지의 원하는 치수를 지정합니다. 마우스로 평면을 드래그하거나 평면 중심 원을 드래그하고 '스마트 스냅'을 사용하여 피처에 정렬하거나, 그래프 뷰에서 치수를 클릭할 수도 있습니다.
자동. 시스템이 작업 할당의 지정된 영역에서 최고점으로부터 상단 레벨을 결정합니다.

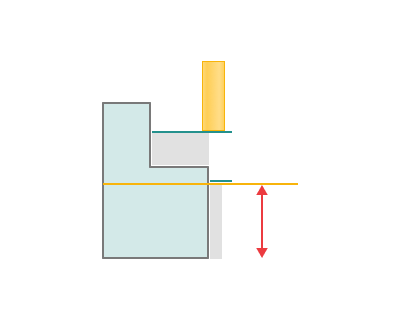

최하단. The lowest distance from the 원점 where 공구 passes occur .
mm. 인스펙터의 텍스트 필드에서 원점부터 하단 레벨까지의 원하는 치수를 지정합니다. 마우스로 평면을 드래그하거나 평면 중심 원을 드래그하고 '스마트 스냅'을 사용하여 피처에 정렬하거나, 그래프 뷰에서 치수를 클릭할 수도 있습니다.
자동. 시스템이 작업 할당의 지정된 영역에서 최저점으로부터 하단 레벨을 결정합니다.
가공 측면. 가공이 허용되는 곡면의 측면을 지정합니다. 자세히 보기.

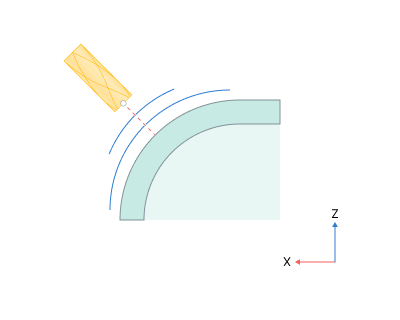

전면. 공구가 곡면 법선 벡터의 양의 방향 측면에서만 가공할 수 있습니다.

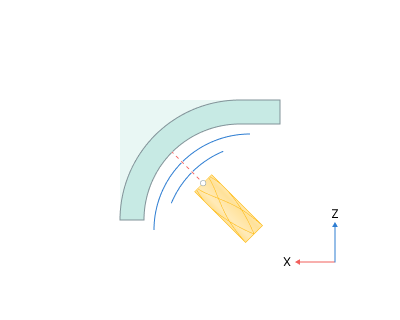

후면. 공구가 곡면 법선 벡터의 반대 측면에서만 가공할 수 있습니다.
양면. 공구가 곡면의 양쪽 측면에서 가공할 수 있습니다.
기본값. 시스템에서 기본으로 설정된 가공 방법을 사용합니다.
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에 적용할 수 있습니다. 공구경로 계산 과정에서 필요한 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다.
밀링 유형의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.밀링 유형Waterline 황삭 작업See 더보기.
정렬.
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 시 공구경로 패스의 순서를 제어합니다.
공구 방향:
공구 축 방향을 제어합니다. 이 기능의 주요 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.5D Surfacing 작업See 더보기.
충돌 회피:
홀더 검사 기능과 함께, 이 기능은 공구 홀더가 파트와 충돌하는 공구경로 구간을 감지하고 지정된 전략에 따라 해당 구간을 수정합니다. 자세히 보기Check 홀더See 더보기
회전 각도 제한:
이 옵션은 축에 대한 공구의 각도 위치 제한값을 지정합니다. 회전 각도 제한의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
트리밍:
Allows for the skipping of surfaces 아님 intended for 가공 and allows for the 연장 of the 공구경로 가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 트리밍의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기. The parameters of 트리밍 are the same as in the Waterline 황삭 작업 . See 더보기.
링크/리드:
링크/리드 탭에서 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환 및 공구 교환 지점으로의 복귀가 포함됩니다. 좌표에 따른 이동 순서, 이동 궤적 및 변위량을 구성할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값을 기준으로 자동 재계산됩니다.더 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기
파트:
파트는 가우지 검사 영역을 정의하는 기하학적 요소의 그룹입니다.더 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.더 보기
고정구:
고정구는 척, 그립, 클램프 등의 고정 보조 장치 및 기타 성격의 제한 영역을 지정하는 데 사용됩니다.더 보기
