적용 범위:

진입/퇴출 링크 및 가공 이동 간 링크를 제어하는 규칙을 정의합니다.

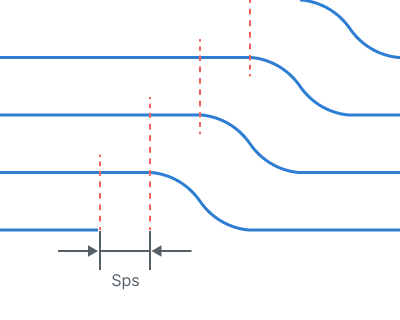

시작점 이동 (적층 작업용)

이전 레이어 대비 시작점 이동을 통해, 재료 공급이 시작/중단되어 형성된 곡면의 품질이 저하되기 쉬운 영역을 보다 균일하게 분포시킬 수 있습니다.

Note: For "Non-planar slicing" 작업 this option is available only if "Start points" 파라미터 on the "전략" page is set to "자동" or "사용자 정의 for first layers" mode.

Click here to expand..

Sps- 시작점 이동

진입/퇴출 링크

접근/복귀의 일반 규칙을 정의합니다.

Click here to expand..

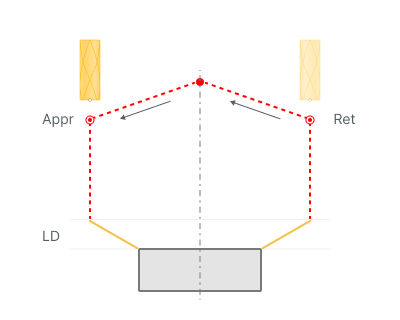

Straight.

이 규칙에서 파트로의 접근은 다음 순서로 수행됩니다:1.공구 교환 위치2.Appr- 접근3.LD- 리드 (활성화된 경우)복귀는 역순으로 수행됩니다:1.LD- 리드 (활성화된 경우)2.Ret- 복귀3.공구 교환 위치
공구 교체 위치
Appr
LD

LD
Ret
공구 교체 위치

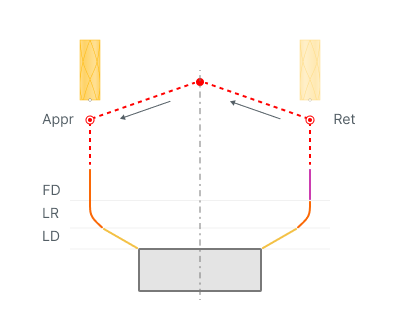

By 피드 거리.

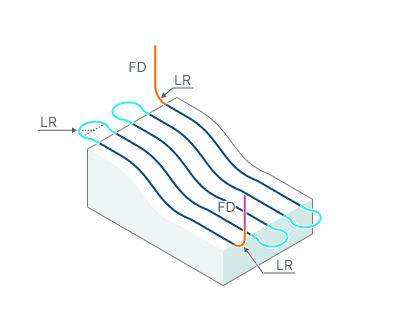

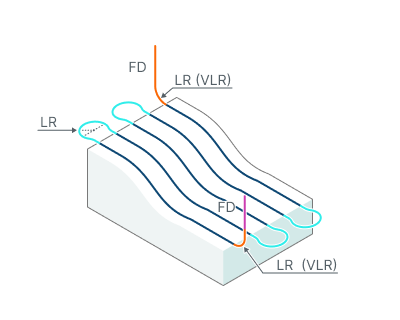

이 규칙에서 파트로의 접근은 다음 순서로 수행됩니다:1.공구 교환 위치2.Appr- 접근3.FD- 이송 거리4.LR- 링크 반경 (리드 유형에 따라 다름. 리드가 수직으로 위치한 경우 일반적으로 호가 생성되지 않음)5.LD- 리드 (활성화된 경우)복귀는 역순으로 수행됩니다:1.LD- 리드 (활성화된 경우)2.LR- 링크 반경 (리드 유형에 따라 다름. 리드가 수직으로 위치한 경우 일반적으로 호가 생성되지 않음)3.FD- 이송 거리4.Ret- 복귀5.공구 교환 위치
공구 교체 위치
Appr
FD
LR
LD

LD
LR
FD
Ret
공구 교체 위치

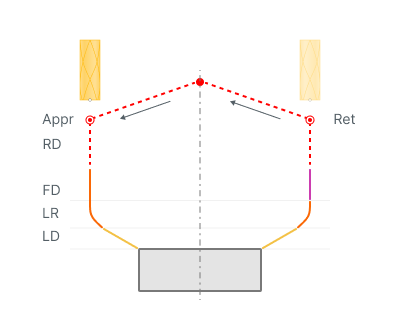

By 급속 거리.

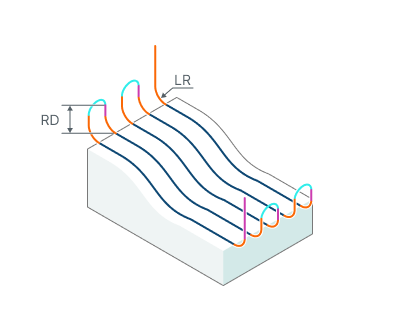

이 규칙에서 파트로의 접근은 다음 순서로 수행됩니다:1.공구 교환 위치2.Appr- 접근3.RD- 급속 이송 거리4.FD- 이송 거리5.LR- 링크 반경 (리드 유형에 따라 다름. 리드가 수직으로 위치한 경우 일반적으로 호가 생성되지 않음)6.LD- 리드 (활성화된 경우)복귀는 역순으로 수행됩니다:1.LD- 리드 (활성화된 경우)2.LR- 링크 반경 (리드 유형에 따라 다름. 리드가 수직으로 위치한 경우 일반적으로 호가 생성되지 않음)3.FD- 이송 거리4.RD- 급속 이송 거리5.Ret- 복귀6.공구 교환 위치
공구 교체 위치
Appr
RD
FD
LR
LD

LD
LR
FD
RD
Ret
공구 교체 위치

On Safe Surface.

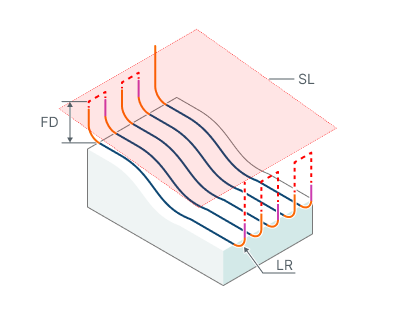

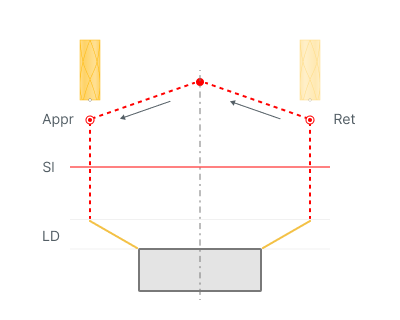

이 규칙에서 파트로의 접근은 다음 순서로 수행됩니다:1.공구 교환 위치2.Appr- 접근3.SL- 안전 높이4.FD- 이송 거리5.LR- 링크 반경 (리드 유형에 따라 다름. 리드가 수직으로 위치한 경우 일반적으로 호가 생성되지 않음)6.LD- 리드 (활성화된 경우)복귀는 역순으로 수행됩니다:1.LD- 리드 (활성화된 경우)2.LR- 링크 반경 (리드 유형에 따라 다름. 리드가 수직으로 위치한 경우 일반적으로 호가 생성되지 않음)3.FD- 이송 거리4.SL- 안전 높이5.Ret- 복귀6.공구 교환 위치
공구 교체 위치
Appr
SL
FD
LR
LD

LD
LR
FD
SL
Ret
공구 교체 위치
