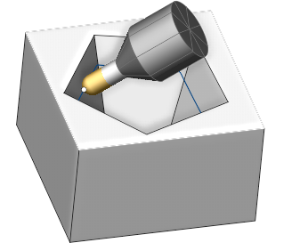

5축 공구경로 변환

이 옵션은 스캘럽, 모프, 측지선 등의 작업에서 3축 공구경로를 5축으로 변환합니다. 이 피처를 사용하면 충돌을 방지하고 최소 길이의 공구를 사용할 수 있습니다. 5축 공구경로 변환은 볼엔드밀 공구에 사용할 수 있습니다.스캘럽Morph
5 축 공구 경로 conversion can be used with spherical 밀링 공구.

5축 공구경로 변환 옵션:

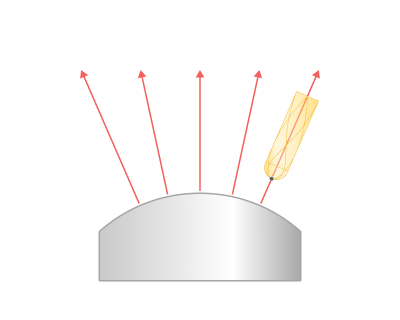

법선 to 곡면

공구가 가공 곡면의 법선 방향으로 배치됩니다. 추가로 리드 및 린 공구 각도를 적용하여 절삭 방향을 따라 또는 절삭 방향 측면으로 공구를 틸트할 수 있습니다.

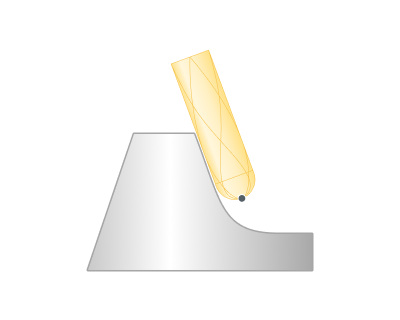

측면

공구가 가공 곡면에 외주부(원통형 밀의 경우 원통부)로 접촉합니다. 추가로 리드 및 린 각도를 적용할 수 있습니다. 이 전략은 스워프 밀링 가공에 사용할 수 있습니다.leadlean

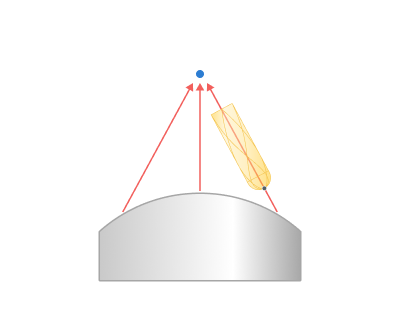

을 통하여 점

공구 축이 지정된 점을 향하도록 배치됩니다.

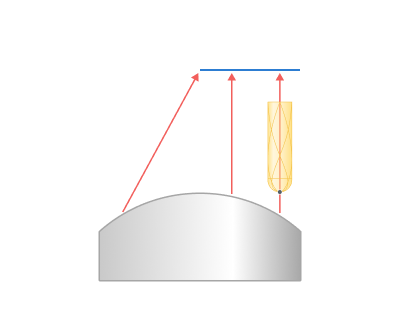

을 통하여 곡선

공구 축이 지정된 틸트 곡선의 최근접점을 향하도록 배치됩니다. 추가로 리드 각도를 적용할 수 있습니다.lead

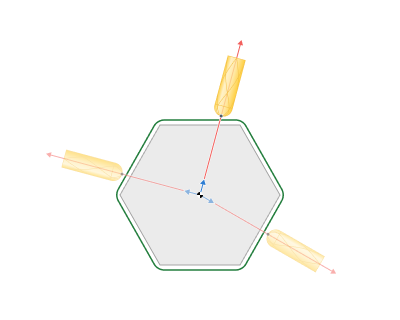

To 회전축

공구 축이 회전 가공과 같이 회전축을 향하도록 배치됩니다. 추가로 회전축에 대한 측면 각도 및 린 각도를 지정할 수 있습니다. lean 각도

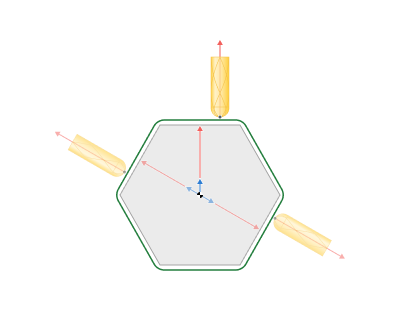

수직 to 공구경로

공구 축이 공구경로에 수직이면서 회전축에도 수직인 방향으로 배치됩니다. 추가로 회전축에 대한 측면 각도 및 블렌드 거리를 지정할 수 있습니다. 블렌드 distance

4 축 가공 with the 로터리 축

회전축 피처를 사용하면 공구 축 방향의 성분(X, Y, Z) 중 하나를 고정하여 5축 공구경로를 4축 공구경로로 변환할 수 있습니다.

Limit 회전 각도

Limit around 축

이 옵션을 사용하면 XY 평면, XZ 평면 또는 YZ 평면에서 두 각도 사이로 공구를 제한할 수 있습니다.

Conical limit

이 옵션을 사용하면 하나의 축을 따라 두 원추 사이의 각도로 공구를 제한할 수 있습니다.
