5D 곡면 가공 작업
적용 범위:
5D 곡면 가공 작업은 정삭 그룹에 속하는 작업으로, 다양한 전략(평면 평행, 곡선 평행, 모프 등)과 공구 축 방향 모드(고정, 곡면 법선 방향, 회전축 방향, 점 통과, 곡선 통과 등)를 사용하여 모델의 곡면을 가공할 수 있습니다.
작업 할당:
가공 표면.가공 곡면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택한 곡면을 기반으로 경로를 계산합니다.
처음 커브. For the 평행 to 커브 strategy, this 피처 specifies curves for parallel passes computations. Additionally, in the Morphing Between Two 커브 strategy, it specifies the 처음 커브 . 귀하 can select one or multiple, 아님 necessarily connected, curves or edges.
제2 곡선. 두 곡선 간 모핑 전략에서 사용됩니다. 제2 곡선을 지정합니다. 하나 또는 여러 개의 연결되지 않은 곡선이나 모서리를 선택할 수 있습니다.
틸트 곡선. 공구 방향 설정에서 곡선 통과를 지정할 때 공구 축 벡터가 향하는 곡선입니다.
제1 곡면. 이 피처는 두 곡면 간 모프 전략에서 제1 곡면 역할을 하며, 공구경로 라인을 생성하기 위한 모핑 프로세스를 수행합니다.
제2 곡면. 이 피처는 두 곡면 간 모프 전략에서 제2 곡면 역할을 하며, 공구경로 라인을 생성하기 위한 모핑 프로세스를 수행합니다.
투영용 곡면. 전략 탭에서 파트에 공구경로 투영 옵션을 활성화할 때 공구경로가 전사되는 가공 대상 곡면입니다.
작업 영역. 작업 영역을 사용하여 지정된 2D 구속 영역 외부의 패스를 트림합니다. 구속 영역의 평면은 초기 공구 방향에 의해 정의됩니다. 자세히 보기.See 더보기
제한 구역. 제한 영역. 작업 영역 외에도 곡선 및 모서리로 구성된 제한 영역 지오메트리를 사용하여 현재 작업에서 가공을 피해야 할 공작물 영역을 지정할 수 있습니다. 자세히 보기작업 ZonesRestrict Zones hould avoid See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭해도 이 메뉴를 호출할 수 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 할 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
전략:
이 파라미터를 사용하여 원하는 공구경로를 설정할 수 있습니다:
유형 of 전략:

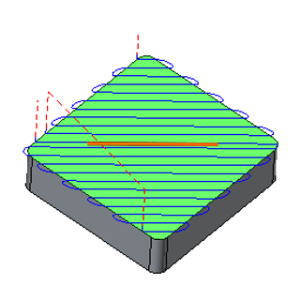

평행 to 수평 평면. The system generates the 공구 passes as section lines of the 가공 Surface by horizontal planes (planes are perpendicular to the 공구 축), similar to the strategy in a 정삭 Waterline 작업. See 더보기.
평행 to Vertical 평면. The system generates the 공구 passes as section lines of the 가공 Surface by vertical planes (planes are parallel to the 공구 축), similar to the strategy in a 정삭 평면 작업. 귀하 can change the angle of the 평면 around the 공구 축. See 더보기.

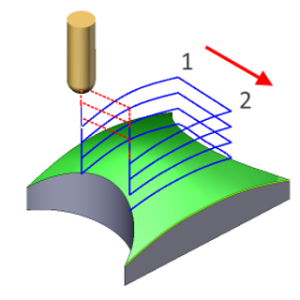

평행 to 3d 평면.3D 평면 평행. 시스템이 가공 곡면을 공간에서 조절 가능한 각도로 배치된 평면으로 절단한 단면선으로 공구 패스를 생성합니다. asses as section lines of the 가공 Surface by planes positioned at adjustable 각도 in space.

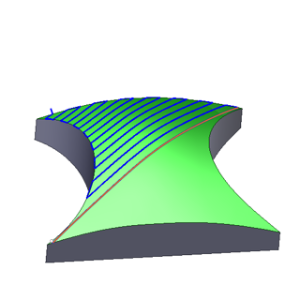

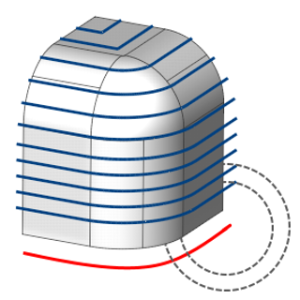

평행 to 커브. The system generates the 공구 p asses on 가공 Surface at a specified 스텝 parallel to the 처음 커브 defined in the 작업 Assignment.

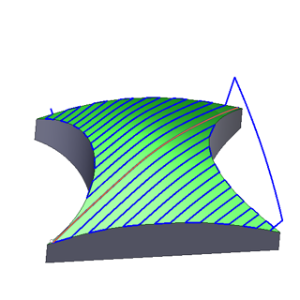

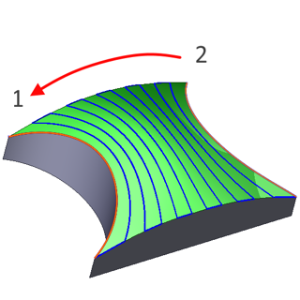

Morph Between Two 커브. The system generates the 공구 p asses as geometric points arrays on the 가공 Surface, maintaining a constant ratio between the distance from the 점 to the 처음 커브 and the distance to the Second 커브 for each pass.

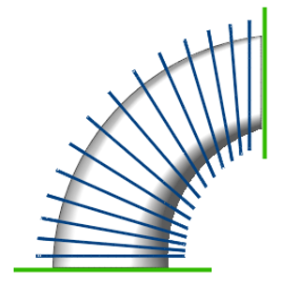

Around 회전 축. The system generates the 공구 p asses as sections of the 가공 Surface at a specified 스텝 by employing cylinders with an 축 specified as the 회전 축.

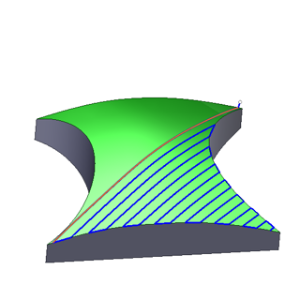

Across 커브. The system generates the 공구 p asses as section lines of the 가공 Surface with planes perpendicular to the 처음 커브 specified in the 작업 Assignment.
Morph Between two surfaces. The system generates the 공구 p asses as section lines of the 가공 Surface by surfaces formed through a 스무딩 transition from the 처음 Surface to the Second Surface, at intervals according to the 스텝.

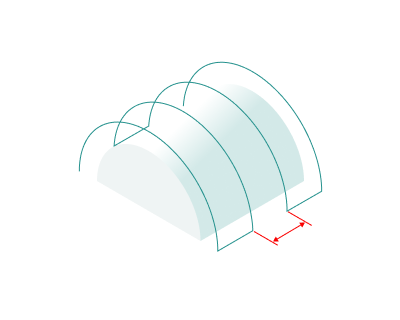

스텝. 허용되는 최대 절삭 폭입니다. .

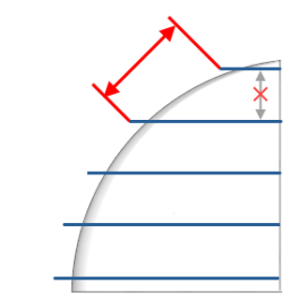

적응형 스텝. 이 파라미터는 곡면과 공구의 곡률 반경에 따라 공구 패스 간 거리를 조정하여, 곡면 가공 후 균일한 스캘럽 높이를 유지합니다. 자세히 보기.
공구 중심 기반 계산. 이 플래그를 활성화하면 3축 가공 시 공구 프로파일만큼 가공 곡면을 오프셋하거나, 5축 가공 시 곡면 법선 방향으로 공구 반경만큼 오프셋한 후 해당 오프셋 곡면에서 공구경로 곡선을 계산하는 모드로 전환됩니다. 다른 모드에서는 시스템이 먼저 가공 곡면 위에 곡선으로 공구 경로를 생성한 다음, 공구와 가공 곡면의 접촉점이 일정하게 유지되도록 계산된 곡선에 대해 공구를 배치하고 방향을 설정합니다.
Comparison of the 공구경로 based on the center and the 공구 contact 점:
Calculation based on 공구 contact 점:
이 모드에서는 먼저 가공 곡면 위에 곡선을 계산하여 작업 패스를 생성한 다음, 공구와 가공 곡면의 접촉점이 동일하게 유지되도록 계산된 곡선에 대해 공구를 배치하고 방향을 설정합니다. 예를 들어, 매끄러운 곡면을 가공하거나 플랭크 밀링을 수행할 때 적합합니다.
Calculation based on 공구 center:
이 모드에서는 먼저 3축 가공의 경우 공구 형상만큼, 5축 가공의 경우 곡면 법선 방향으로 공구 반경만큼 가공 곡면을 오프셋한 후 오프셋 곡면의 단면을 계산하여 작업 패스를 생성합니다. 예를 들어, 평면 평행 전략에서는 생성된 작업 패스가 모두 평행한 평면 위에 놓이게 됩니다. 이 모드의 또 다른 장점은 곡면 자체뿐만 아니라 가공 곡면 간의 모서리도 고려된다는 점입니다.

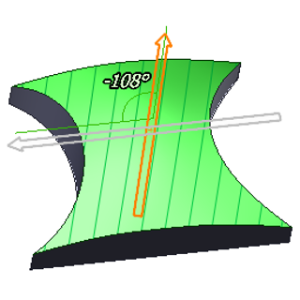

XY 각도. This is the r otation angle of the section planes around the 공구 축.

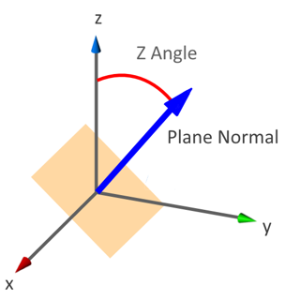

Z 각도. This is the a ngle between the Z-축 and the 법선 to the section 평면.
Use 2d 커브. When flagging, the system generates the toolpaths relative to curves projected onto the XY 평면 in 평행 to 커브 and Morphing between Two 커브s strategies.
One 측면 가공. In the 평행 to 커브 and Morph between Two 커브s strategies, it controls the placement of the 공구경로 relative to the curves specified in the 작업 Assignment. Without the flag, the system generates 공구경로 on both sides of the 곡선.
왼쪽. The system generates passes on the left side of the 곡선 specified in the 작업 Assignment.
오른쪽. The system generates passes on the right side of the 곡선 specified in the 작업 Assignment.
Extend 커브 to Infinity. Setting the flag allows the system to extend the passes parallel to the selected lines up to the edges of the 가공 Surface when the curves are smaller than the 가공 Surface.

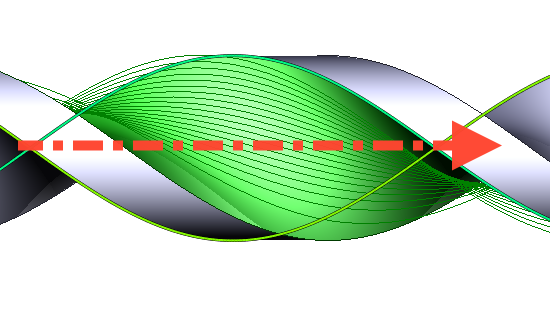

회전축. 회전축 중심 전략에서 단면 원통의 축입니다.
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 이를 통해 공구경로 계산 과정에서 원하는 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다.
밀링 유형의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.밀링 유형Waterline 황삭 작업See 더보기.
정렬:
곡면 가공 시 공구경로 패스의 순서를 제어합니다.

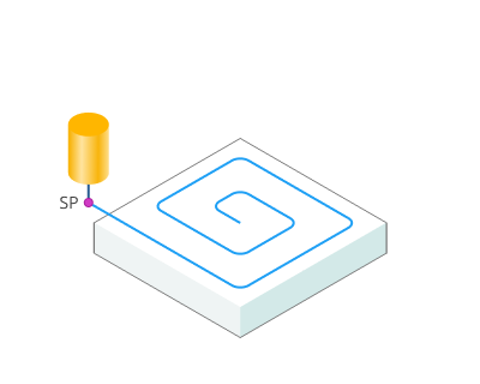

시작점. Activating the flag permits the input of coordinates marking the starting 점 of working passes in 곡면 가공.
가공 명령가공 순서. 공구의 작업 패스 실행 순서를 제어합니다. Controls the execution order of the 공구's working passes.

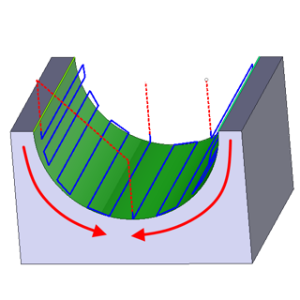

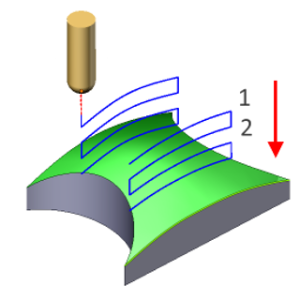

Downwards하향. 작업 패스가 위에서 아래로, 가장 가까운 패스에서 가장 먼 패스 순으로 진행됩니다. Working passes proceed from top to bottom, from the nearest pass to the furthes.
Upwards . Working passes proceed from bottom to top, from the most distant pass to the closest one.

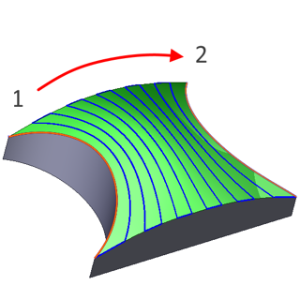

시작점 처음 to Second . 작업 executes passes from the 처음 towards the Second 커브 or Surface.
시작점 Second to 처음 . 작업 executes passes from the Second towards the 처음 커브 or Surface.

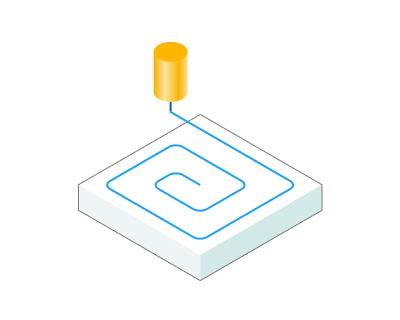

시작점 외부 in . Working passes proceed from the periphery towards the midpoint of the 가공 Surface.
시작점 내부 외부 . Working passes proceed from the midpoint towards the periphery of the 가공 Surface.
공구 접촉점.
TCP(공구 접촉점)는 가공 작업 중 공구와 공작물 곡면 또는 지오메트리 요소 간의 주요 접촉 위치를 정의하는 절삭 공구의 특정 지점입니다.

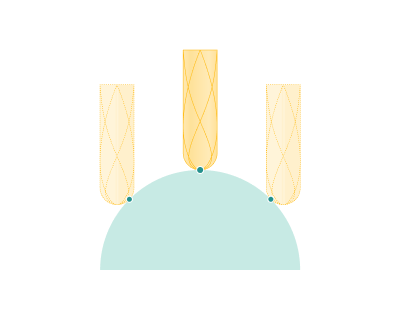

자동. 절삭 공구의 접촉점이 공구 축 벡터를 변경하지 않고 공구의 절삭 날을 따라 이동합니다.

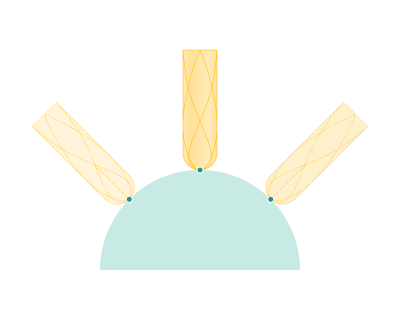

종료. 끝단. 절삭 공구의 접촉점이 절삭 날의 최상단에 위치합니다.

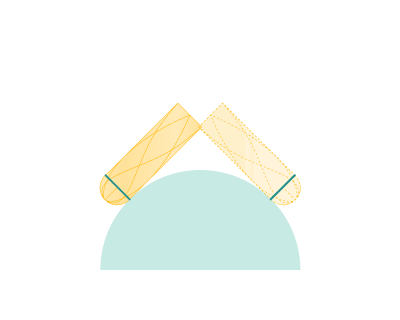

중심. 절삭 날의 최상단에서 일정 거리에 위치한 원통의 외경에서 가공이 수행됩니다.

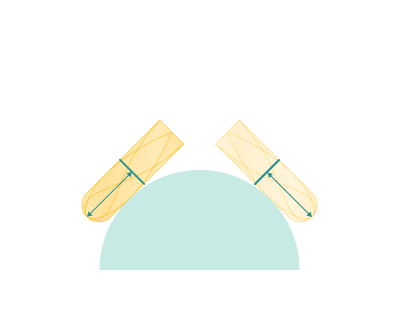

높이. 절삭 날의 최상단에서 일정 거리에 위치한 원통의 외경에서 가공이 수행됩니다. 하위 파라미터 값을 통해 거리를 조정할 수 있습니다.값

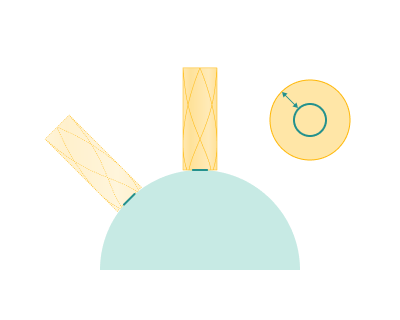

파라미터. 절삭 날의 최상단에서 일정 거리에 위치한 절삭 공구의 평면 부분에서 가공이 수행됩니다. 하위 파라미터 값을 통해 거리를 조정할 수 있습니다.값
값. 거리를 결정하는 파라미터입니다.
공구 방향:
공구 축 방향을 제어합니다.

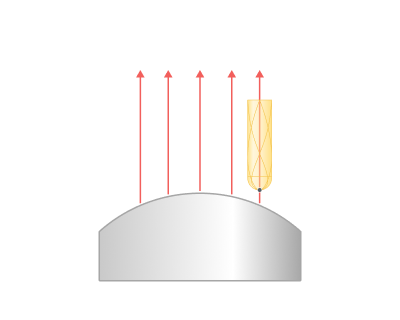

Fixed고정. 공구경로 전체에서 셋업 탭에 설정된 공작 기계 회전축의 초기 위치에 따라 정의된 고정 방향을 유지합니다. Throughout the 공구경로, the 공구 maintains a fixed orientation, defined by the initial positions of the 공작 기계's rotary axes as configured in the 설정 탭.

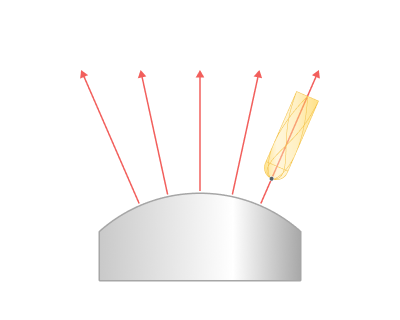

법선 to Surface. T he system orients t he 공구 축 법선 to the 가공 Surface.

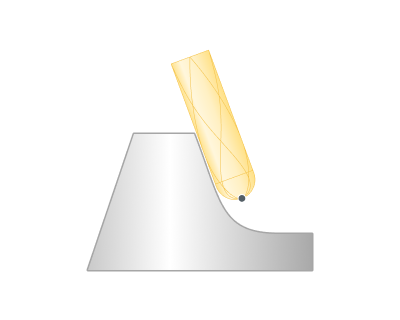

측면 . The 공구's side 파트 machines the surfaces.

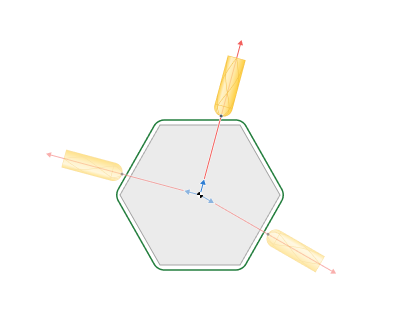

To 회전 축. The system directs 공구's 축 벡터 from the designated 회전 축.

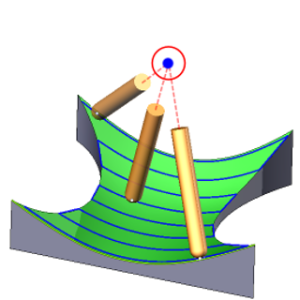

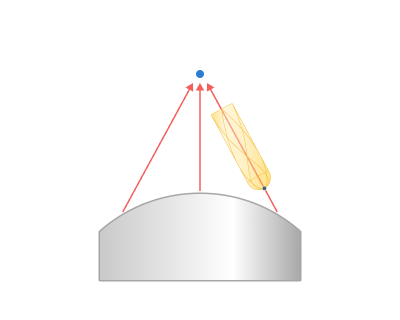

을 통하여 점. The system directs 공구's 축 벡터 towards the designated 점 (pole).

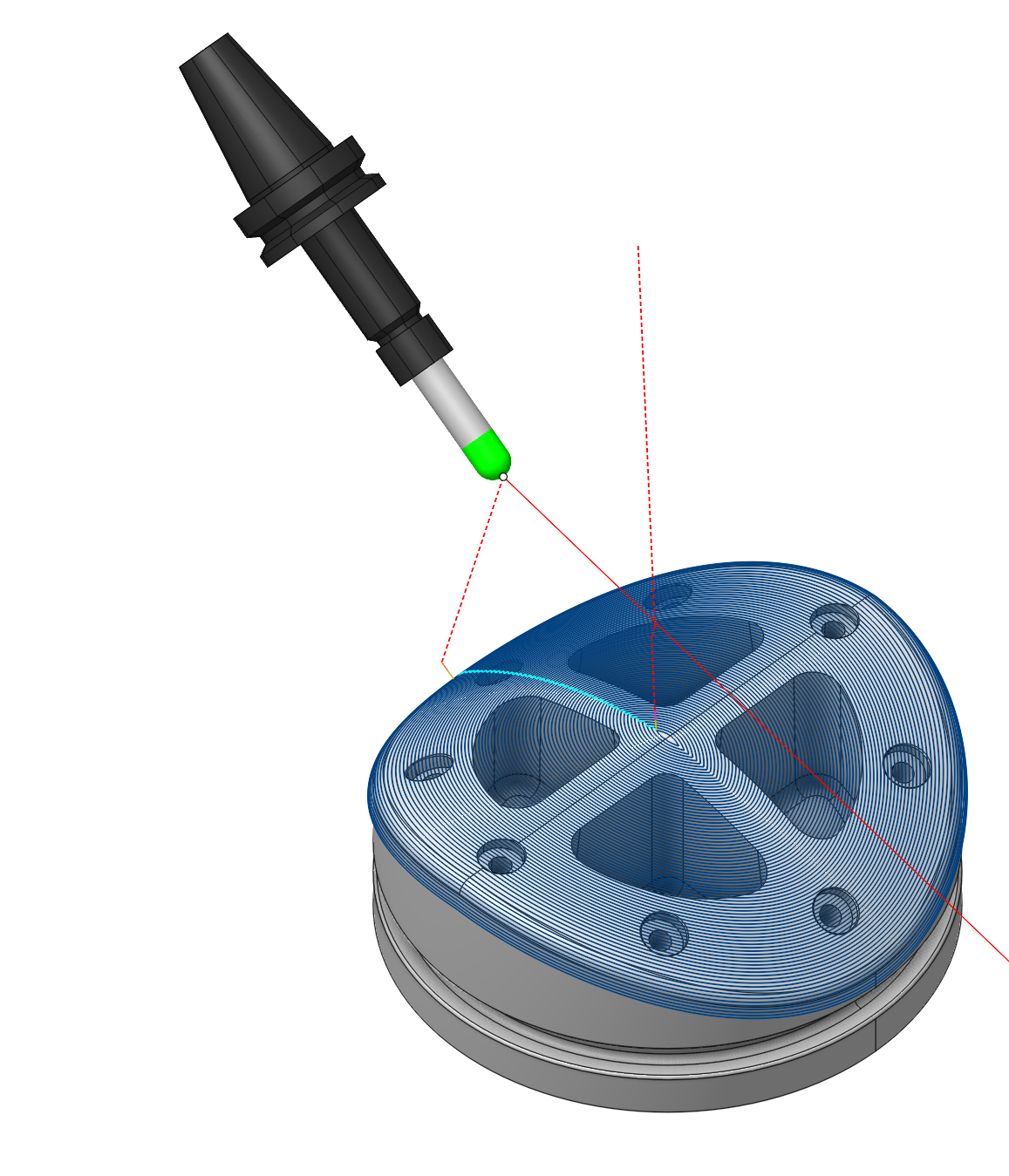

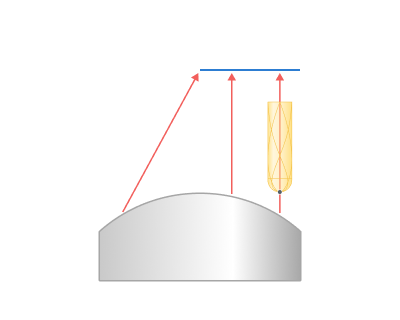

을 통하여 커브. The 공구 축 벡터 targets the nearest 점 on the Tilt 커브 specified in the 작업 Assignment.

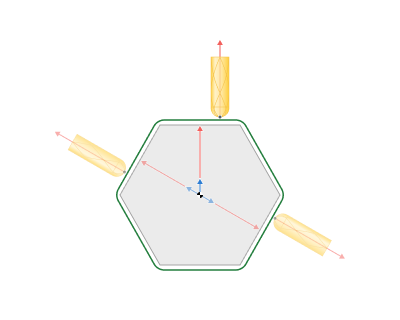

Perpendiculat to 툴패스. The 공구's 축 stands perpendicular to the tangent of the trajectory while being parallel to the 회전 축.

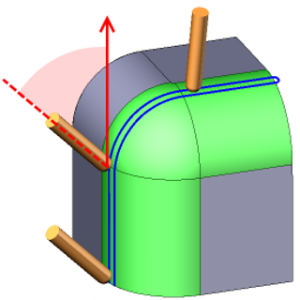

Vertical 정리 각도. When the flag is set, the system automatically tilts the 공구 to the specified angle at areas where the 가공 Surface displays a steep or negative incline (with the 곡면 법선 pointing down relative to the 공구's 축), making it possible to 공작 기계 simple areas with undercuts.

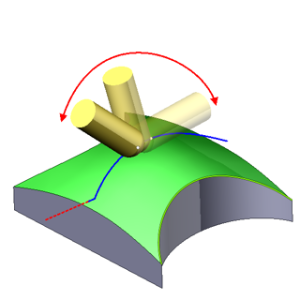

회전축. 이 플래그를 설정하면 공구 방향 벡터의 한 성분을 고정하여 공구 축과 지정된 축에 대한 수직선(또는 공구 방향이 공구경로에 수직으로 설정된 경우 축 자체) 사이의 측면 각도를 일정하게 유지합니다.

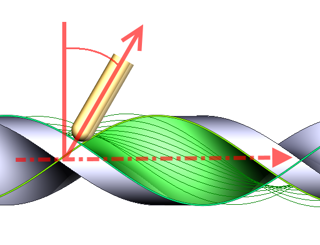

측면 각도. Specifies the inclination angle value of the 공구 축 relative to the 축 designated as the 회전 축.
종료 측면 각도. 공구경로 끝에서 회전축으로 지정된 축에 대한 공구 축의 경사 각도 값을 지정합니다.

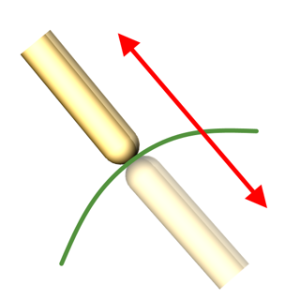

반전 공구 축 방향. Alters the 공구 축 벡터 direction. Use this 파라미터 if CAM system incorrectly attempts to 공작 기계 surfaces from the opposite side to the desired one or if it fails to generate a 공구경로..

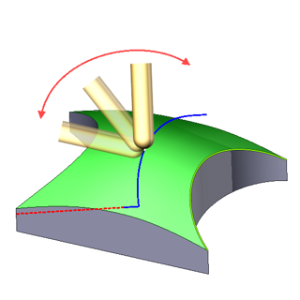

리드 각도. It is a n additional 공구 틸트 angle within the 평면 of motion direction.
종료 리드 각도.
It is a
n additional 공구 틸트 angle within the 평면 of motion direction at the end of the 공구경로.
Lean 각도. It is a n additional 공구 틸트 angle within the 평면 ortogonal to the motion direction.
종료 Lean 각도.
It is a
n additional 공구 틸트 angle within the 평면 ortogonal to the motion directionat the end of the 공구경로.
반전 리드 각도. When flagging, t he lead angle sign becomes the opposite when the direction of 공구 movement changes.

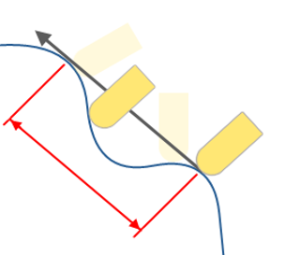

법선 Blend 거리. The distance along the 공구경로 where the 공구's 틸트 angle remains constant.

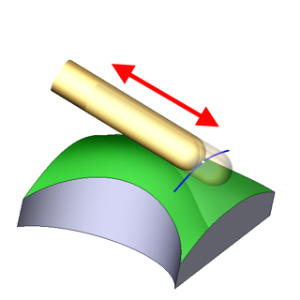

축 Displacement. The 피처 shifts the contact 점 of the 공구 and the 가공 Surface along the 공구's 축.

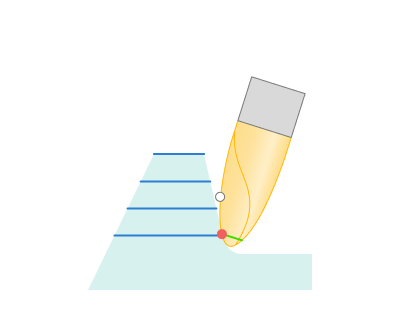

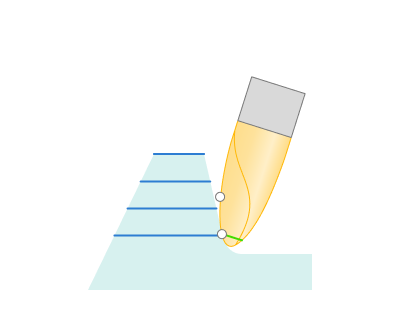

접촉점. 초기 라인에서 최종 라인까지 공구의 접촉점을 변경합니다.

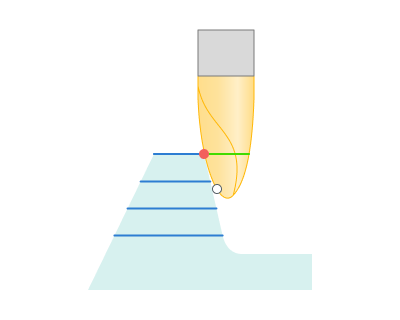

시작 파라미터. 초기 접촉점
종료 파라미터. 최종 접촉점
린 각도 1. 공구 방향이 회전축 방향으로 설정된 경우, 회전축에 수직인 평면에서 초기 벡터로부터 양의 방향으로 공구가 편향되는 각도입니다.
린 각도 2. 공구 방향이 회전축 방향으로 설정된 경우, 회전축에 수직인 평면에서 초기 벡터로부터 음의 방향으로 공구가 편향되는 각도입니다.
원점 . Specifies the pole coordinates if the 공구 방향 is set as 을 통하여 점.
회전 각도 제한:
플래그를 설정하면 지정된 축에 대한 공구의 각도 위치 제한값을 지정합니다.
X 중심 (YZ). Activating the flag defines the 공구's 틸트 limit values relative to the X축 within the YZ 평면.
Y 중심 (XZ). Activating the flag defines the 공구's 틸트 limit values relative to the Y축 within the XZ 평면.

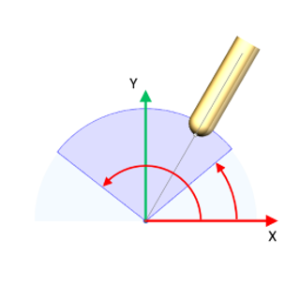

Z 중심 (XY). Activating the flag defines the 공구's 틸트 limit values relative to the Z축 within the XY 평면.

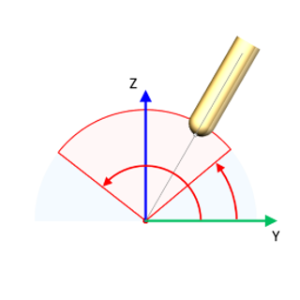

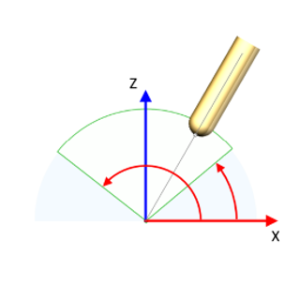

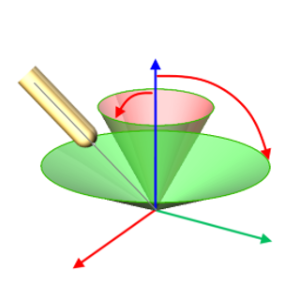

Conical limit. Activating the flag establishes maximum and minimum 틸트 각도 of the 공구 relative to the designated 축, constrained by two cones with specified 각도.
작업 영역.
작업 할당 탭에서 처음 선택한 작업 영역을 추가로 수정할 수 있습니다.
Margins. For strategies that run parallel to planes, there are constraints on the positioning of slicing planes.
Full전체. 슬라이싱 평면 생성에 제약 조건이 없습니다. There are no constraints on the formation of slicing planes.
점. 두 개의 지정된 빨간색 점 사이에 슬라이싱 평면을 배치합니다. 마우스를 사용하여 그래픽 창에서 해당 점을 적절한 위치로 드래그합니다.
Start 여백.시작 여백. 곡선 또는 곡면 기반 전략에서, 이 파라미터는 공구경로 생성이 시작되는 첫 번째 곡선 또는 곡면으로부터의 오프셋을 결정합니다. n 곡선 or 곡면-based strategies, the 파라미터 determines the 오프셋 from the or , i where the 공구경로 formation begins.
영역 폭. 곡선 또는 곡면 기반 전략에서, 이 파라미터는 시작 여백에서 마지막 가공 패스까지의 거리를 결정합니다.
종료 여백. The 파라미터 defines the 오프셋 from the Second 커브 or Surface , up to which the 공구경로 is formed.
Limit 작업 영역 . In the Across 커브 strategy, it allows using for the trajectory only the section of the Machined Surface closer to the current 점 on the 곡선.

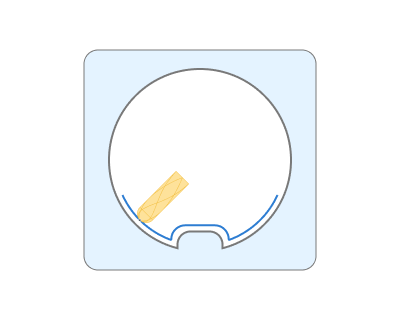

내부 가공. 이 파라미터를 사용하면 파트의 내부 곡면을 가공할 수 있습니다 (파트의 내부 곡면에 경로를 투영).

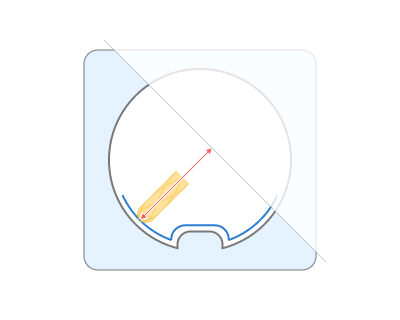

최대 퇴피 height. The 투영 zone is defined. Projection will 아님 be performed on surfaces located below this level. Сhecks for 공구-파트 collisions only below a specified height
일부 파라미터 그룹은 평면 정삭 작업과 유사하게 작동합니다. 자세히 보기

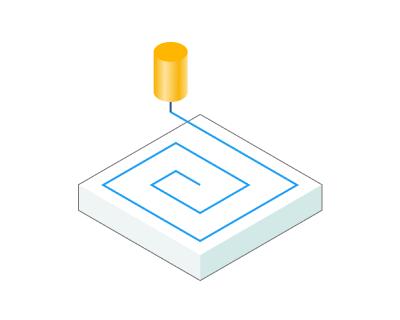

코너 스무딩.
공구 방향이 급격히 변할 때, 밀링 제어 장치는 회전 시작 전에 감속한 후 다시 가속합니다. 이로 인해 진동과 공구 및 공작 기계의 높은 마모가 발생할 수 있습니다. 공구경로에 꺾임이 거의 또는 전혀 없으면 이 문제를 해결할 수 있습니다. 이러한 이유로 시스템에는 모델의 내부 또는 외부 코너에 대해 지정된 반경을 사용하여 공구경로를 스무딩하는 기능이 있습니다.
Blend 거리. 곡률 완화 occurs within this distance inside the sharp corner.
황삭 패스.
황삭 패스 두께만큼 공구경로가 평면에서 오프셋됩니다. 파라미터에 지정된 값과 지정된 스텝 수로 윤곽에 추가 패스가 추가됩니다.
방향 of 황삭 passes:
By Surface 법선. Calculating 황삭 paths involves offsetting the 정삭 paths along the 곡면 법선 direction.
Along 공구 축. Calculating 황삭 paths involves offsetting the 정삭 paths along the 공구's 축.
공구 방향
In 공구 평면. Calculating 황삭 paths involves offsetting the 정삭 paths within the 평면 of 공구 motion . This 접근 is effective for the strategy 평행 to Vertical 평면 and when surfaces are machined with the end 파트 of the 공구.
수직 to 공구 축. Calculating 황삭 paths involves offsetting the 정삭 paths within the 평면 perpendicular to the 공구 축, . This 접근 is effective for the strategy 평행 to 수평 평면.
기본값. 시스템에서 채택한 기본 계산 방법을 표시합니다.

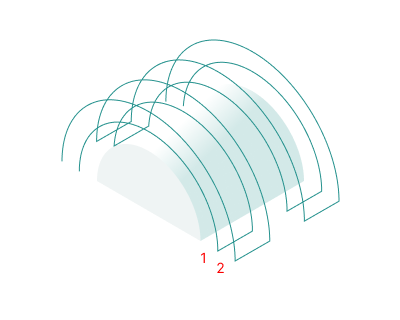

카운트. 횟수. 황삭 패스의 횟수입니다.

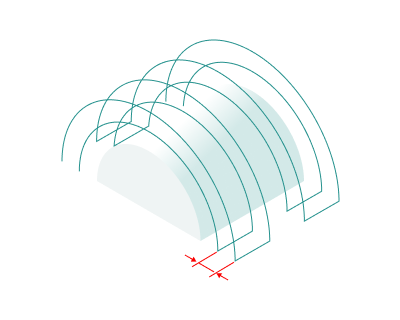

스텝. 황삭 패스 간의 거리입니다.
정렬 By. Specifies the execution order for rough passes.

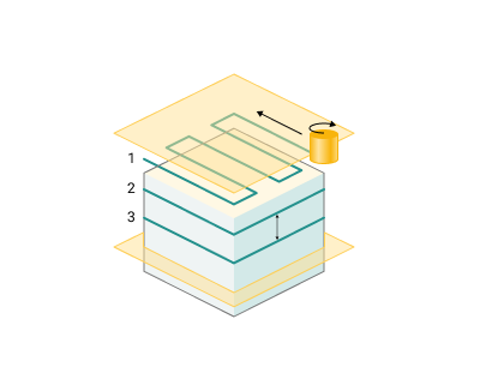

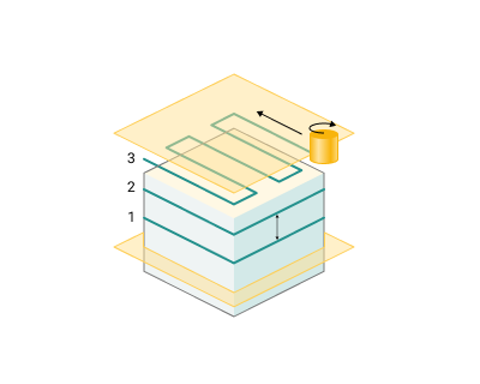

높이레이어. 황삭 패스가 레이어 배열 순서대로 실행됩니다. 황삭 passes are executed in the order of the layers' arrangement.
Strings . 황삭 passes are executed in the order of the strings' arrangement.

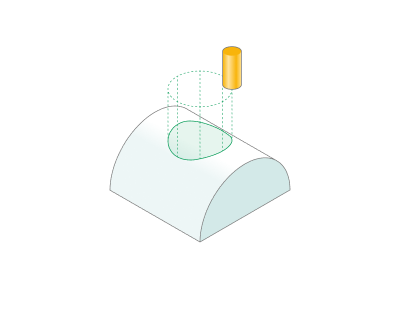

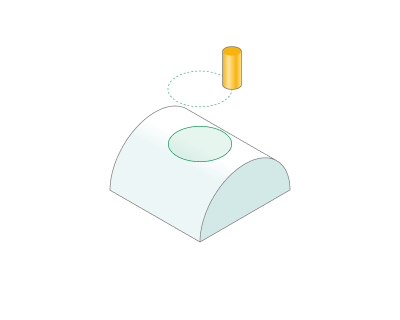

파트에 공구경로 투영:
By setting the flag, the system generates 공구 paths for processing the surfaces identified as 표면 for Projection in the 작업 Assignment by mapping the 경로 derived from the 가공 Surface onto the 표면 for Projection.
In this instance , identify 보조 지오메트리 surfaces, obtainable through extra constructions in the CAD module, as the 가공 표면 instead of the 파트 surfaces needing direct 밀링. Arrange these surfaces so that projecting the 공구경로 from them is straightforward. Declare the 밀링 surfaces as the 표면 for Projection.
공구 축 방향. Projects along the 공구 축.
By 곡면 법선. Projection occurs along the 곡면 normals.
최대 deviation.
This distance represents how far the trajectory can move away from the original position along the 곡면 법선.
트리밍:
가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다.

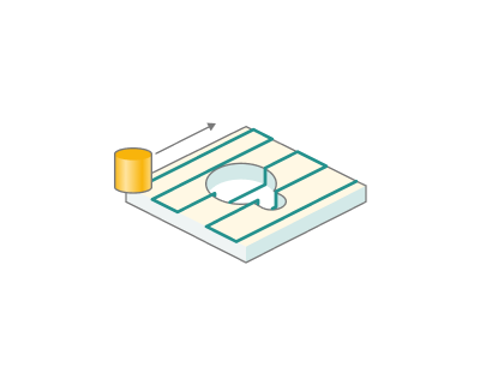

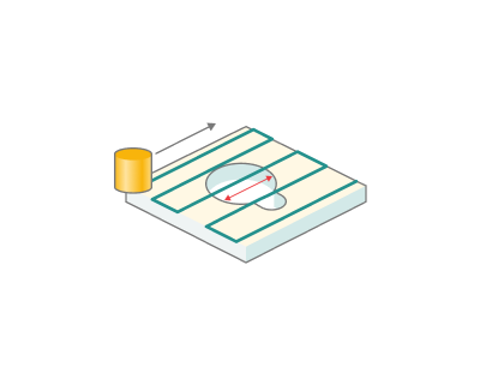

홀 Capping. Activating this option allows the system to skip holes with diameters that are equal to or smaller than the specified dimension.

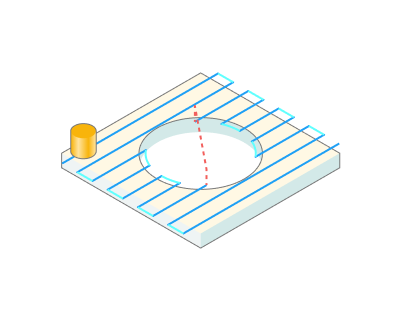

공백 capping. By enabling this 피처, the system can close 공구경로 gaps smaller than the specified dimension.

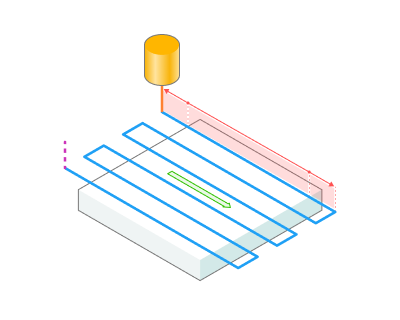

패스 연장 (+) / 트림 (-). 이 설정을 사용하여 공구경로의 시작 및 끝 구간을 연장하거나 트림할 수 있습니다.

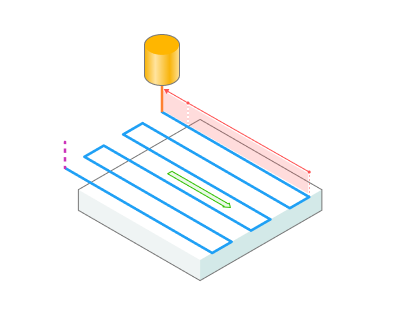

Start시작. 양수 값을 입력하면 공구경로의 작업 패스 시작 부분을 지정된 양만큼 연장합니다. 음수 값을 입력하면 패스의 시작 부분을 단축합니다. Entering a positive value, the system extends the start of the working passes of the 공구경로 by the specified amount. Entering a negative value shortens the beginning of the passes.
끝. 양수 값을 입력하면 공구경로의 작업 패스 끝 부분을 지정된 양만큼 연장합니다. 음수 값을 입력하면 패스의 끝 부분을 단축합니다.
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 그리고 공구 교환 위치로의 복귀가 포함됩니다. 좌표에 따른 이동 순서, 이동 경로 및 변위 크기를 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의하는 값에 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의된 값을 기준으로 자동 재계산됩니다. 자세히 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기작업 내에서 계산된 공구 경로의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 모든 종류의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
