스캘럽 정삭 작업
적용 범위:

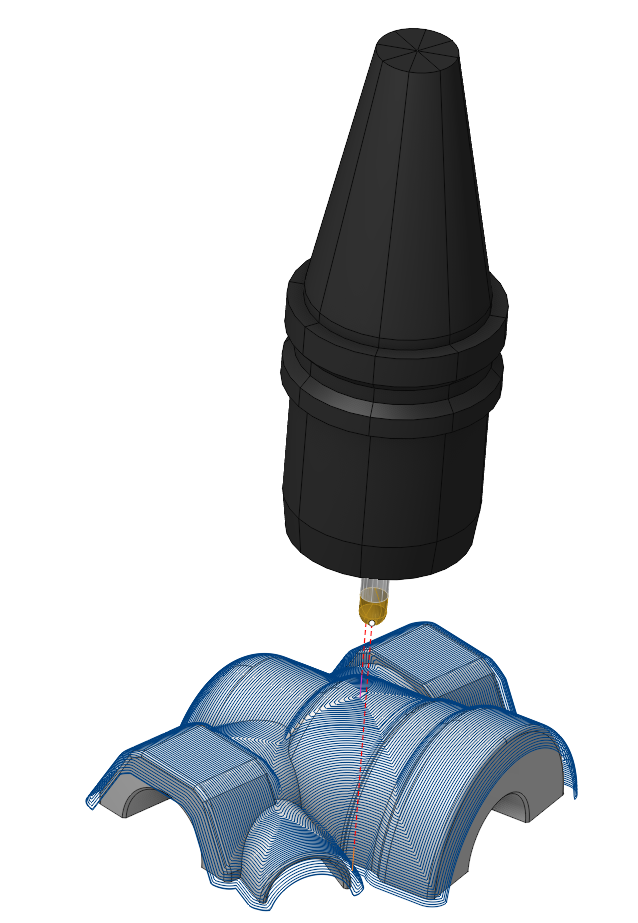

스캘럽 공구경로는 파트 곡면 위에 놓인 곡선에서 시작하여, 해당 곡선을 안쪽으로 반복적으로 오프셋하여 곡선이 수렴할 때까지 생성됩니다. 이 방법은 등거리 전략과 유사한 공구경로를 생성합니다. 기본적으로 등거리 공구경로와 동일하지만, 오프셋이 평면이 아닌 가공 곡면 위의 3D 공간에서 수행된다는 점이 다릅니다. 이 공구경로는 가공 곡면의 경사도에 관계없이 일정한 스캘럽 높이를 달성합니다. 또한 링크 이동이 최소화되고 상향/하향 절삭 유형이 유지된다는 장점이 있습니다. 이 작업은 중삭 및 정삭에 가장 적합합니다. This method creates a 공구경로 similar to equidistant strategy the offsetting 아님 on a 평면
작업 할당:
가공 표면.가공 곡면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 커터와 해당 곡면의 접촉 곡선을 시작 곡선으로 감지합니다.
Tilt 커브. This is t he 곡선 that the 공구 축 벡터 aims at when setting 공구 방향 specification 을 통하여 커브.
작업 영역. 작업 영역을 사용하여 지정된 2D 경계 영역 외부의 패스를 트림합니다. 자세히 보기.See 더보기 .
제한 구역.제한 영역. 작업 영역 외에도 시스템에서 곡선 및 모서리의 제한 영역 지오메트리를 사용하여 현재 작업에서 가공을 피해야 할 공작물 영역을 지정할 수 있습니다. 선택한 옵션에 따라 시스템이 제한되거나 잘린 공구경로를 생성합니다. 자세히 보기.See 더보기.
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 제한 설정. 가공하지 않아야 할 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
전략:
이 파라미터들을 통해 사용자는 원하는 공구경로 지오메트리를 설정할 수 있습니다:
Start 시작점. 파라미터 determining the construction of the initial 공구경로 curves.

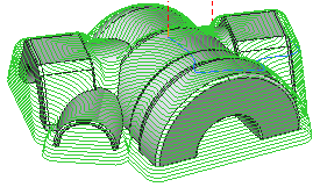

하단 . The 공구경로 begins at the 최하단 of 가공.

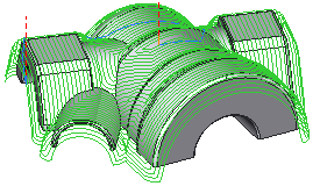

상단 of Vertical 면. 툴패스 initiation involves silhouette curves (a 그룹 of edges and curves that outline the 작업 Assignment's exterior limits).
스텝. The maximum allowed width of cut

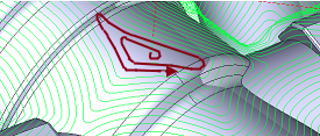

Spiral 가공 . Setting the flag configures the 공구경로 as a continuous 나선 to minimize links.

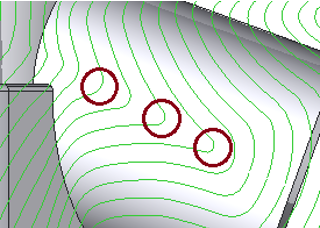

곡률 완화 Corners. Setting the flag smooths sharp corners in the 공구경로.
Motph Passes. Activating the flag alters the strategy for creating the 공구경로, resulting in a 경로 with a consistent step. Also, w hen unprocessed "islands" exist within the 가공 표면, setting the flag enables the generation of toolparhes with 스무딩 transitions from the "아일랜드" contours to the outer contours of the 가공 표면.
밀링 유형:
이 기능을 통해 사용자는 공구경로 계산 과정에서 필요한 밀링 방향(하향 절삭 또는 상향 절삭)을 선택할 수 있습니다.
The parameters of 밀링 유형 are the same as in the Waterline 황삭 작업.
See 더보기.
정렬:
곡면 가공 시 공구경로 패스의 순서를 제어합니다.
가공 방향. Controls the direction of 공구 motion on 공구경로 curves.

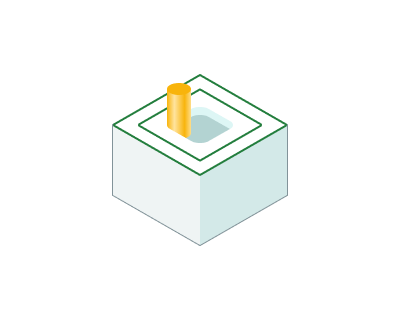

내부-out. The 공구 transitions from the central 공구경로 curves to the outer ones.

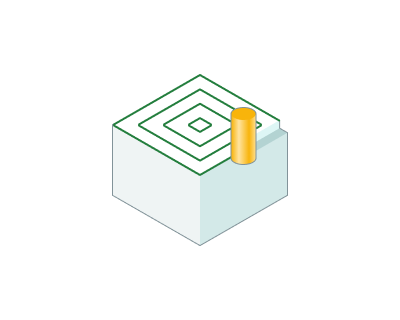

외부-in.
The 공구 transitions from the outer 공구경로 curves to the central ones.

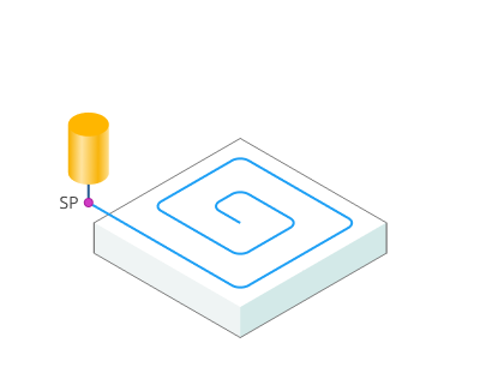

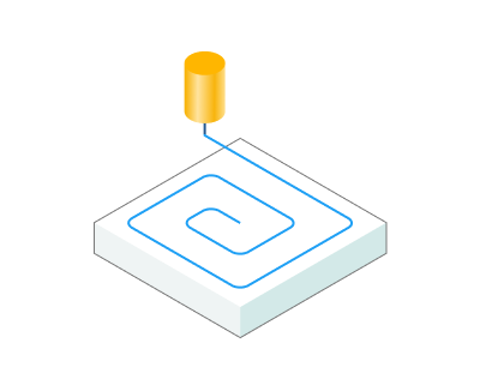

시작점. 플런지 시작 위치를 정의하는 점입니다.
가공 레벨:
공구 축 방향의 가공 범위를 정의합니다. 하한 레벨은 워터라인 황삭 작업과 동일하게 지정합니다. 자세히 보기.
5축 변환:
5축 공작 기계에서 작업 실행 시 공구의 위치를 제어할 수 있습니다. 자세히 보기.
공구 방향의 파라미터는 5축 곡면 가공 작업과 동일합니다. 자세히 보기.
회전 각도 제한:
When the flag is set and the 5 축 Conversion option is on, it specifies the limit values of the 공구's angular position relative to the axes. The parameters of Limit 회전 각도 are the same as in the 5D Surfacing 작업. See 더보기.
트리밍:
가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 트리밍의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작 시 진입, 최종 절삭 동작 후 퇴피, 작업 패스 간 전환, 공구 교환 위치로의 복귀가 포함됩니다. 좌표계를 따른 이동 순서, 이동 궤적, 변위량을 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 다른 값은 공구 직경을 고려하여 정의 값에 따라 자동으로 재계산됩니다. 자세히 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 지오메트리 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 주로 지정됩니다. 자세히 보기
