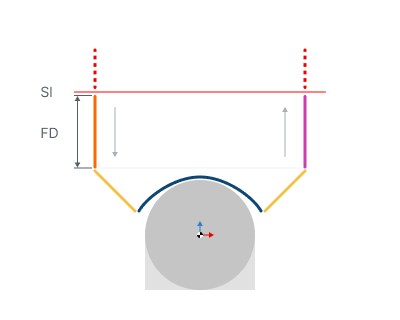

접근 이송 활성화 시점부터 작업 이송 또는 진입 이송으로 전환되는 지점까지 공구 축을 따라 측정한 거리입니다.

SL- 안전 곡면

FD- 이송 거리

접근 이송은 안전 곡면 또는 급속 이송 거리에서 공작물을 향해 이동하는 동안 시작됩니다. 이 거리 내에서 접근 이송이 활성화됩니다. 작업 이송으로의 전환은 가공 패스 수준에서 발생하거나 진입 이송에 의한 진입 동작이 시작될 때 이루어집니다. 이 값은 다음과 같이 설정할 수 있습니다:Safe Surface급속 거리

• 진입 시작점으로부터의 길이 단위;

• 공작물 수준 기준의 길이 단위;

• 공구 직경의 백분율;

• 패스 간 거리의 백분율.

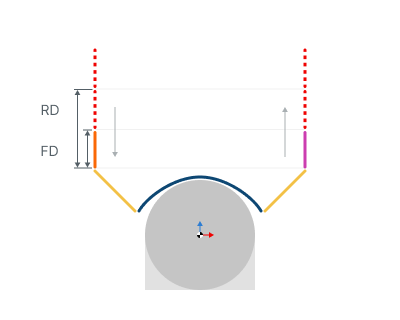

가공 시작 시 진입 동작 또는 가공 완료 후 퇴출 동작이 수행되는 공작물로부터의 거리입니다.

FD - FD-이송 거리

RD - RD-급속 이송 거리

이것은 안전 곡면 대신 공구의 진입/퇴출 또는 링크 수준을 지정하는 대체 방법입니다. 급속 이송 거리는 이송 거리보다 커야 합니다.Safety Surface급속 거리피드 거리

퇴피 시 급속 이송 속도로 공구가 축 방향을 따라 이동할 수 있는 최대 거리입니다.

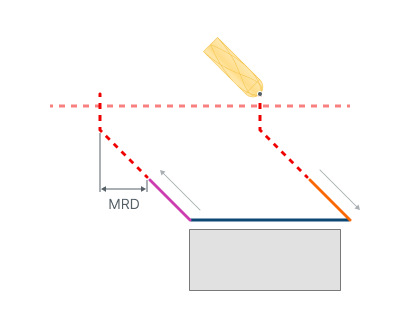

활성화: 이 옵션이 켜져 있으면, 링크 및 퇴피 시 공구가 먼저 축 방향으로 이 거리만큼 이동한 후, 안전 곡면까지의 나머지 이동은 축에 수직 방향으로 수행됩니다.Safety Surface

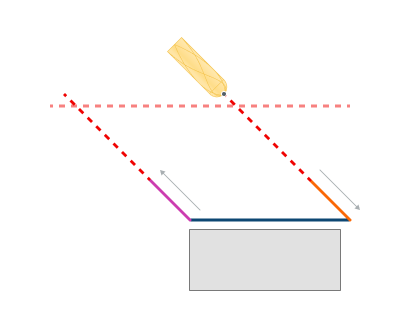

비활성화: 이 옵션이 꺼져 있으면, 링크 및 퇴피 시 공구가 축 방향을 따라 안전 곡면까지 이동합니다.

비활성화 활성화

MRD - 최대 퇴피 거리

급속 이송 거리 링크를 수행할 때 공구와 공작물의 간섭이 검사됩니다. 공구 축 방향으로 공구와 공작물 사이의 거리가 공중 이동 안전 거리보다 작은 위치에서는 공구가 급속 이송 거리만큼 상승합니다. 따라서 이 유형의 링크에서 공중 이동 안전 거리는 최소 거리이고, 급속 이송 거리는 공구 축 방향으로 공구와 공작물 사이의 최대 거리입니다.급속 이송 distance 링크Air move safety distance
