3D 헬리컬 작업
적용 범위:

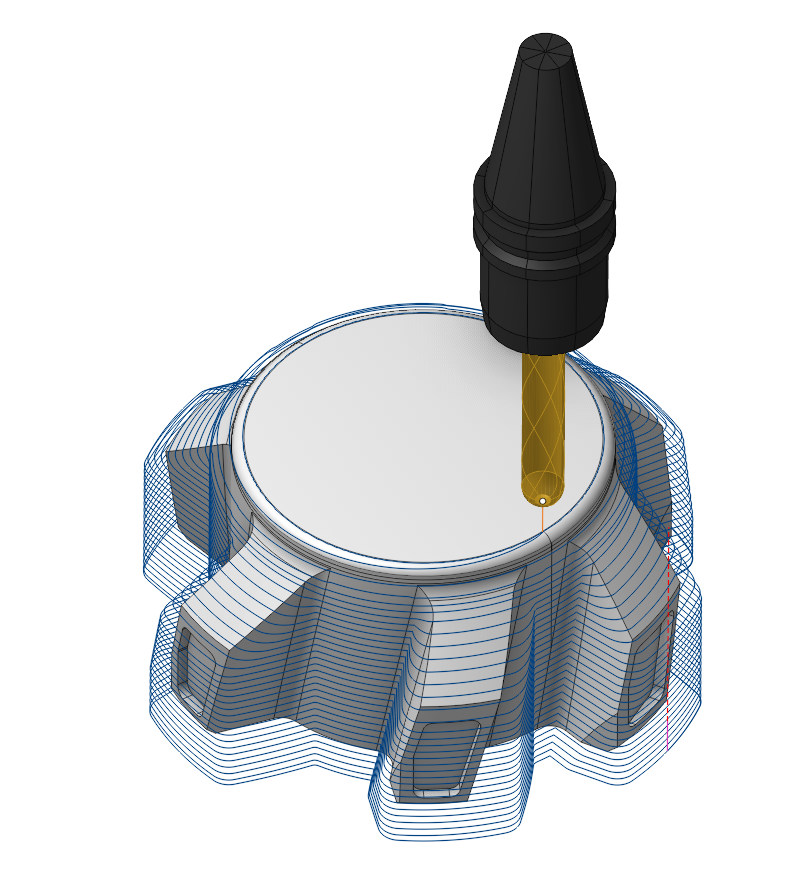

이 작업은 상단 레벨과 하단 레벨 사이에서 지정된 수직 절입량으로 연속적인 헬리컬 패스를 생성합니다. 경사면 또는 수직면 가공 시 효과적입니다.
작업 지정:
가공 표면.
선택 various surfaces of the 파트 as the working task. The system will calculate the trajectory based on the chosen surfaces.
작업 영역. Use the 작업 영역 to form the passes within or outside the specified 2d containment areas. See 더보기.
제한 구역. In addition to 작업 Zones in system you can use Restrict Zones 지오메트리 from curves and edges to specify the 공작물 areas that s hould avoid 가공 in the current 작업. See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 할 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
이 파라미터를 사용하여 원하는 공구경로를 설정할 수 있습니다:
밀링 유형:
이 기능을 사용하면 공구경로 계산 과정에서 필요한 밀링 방향(상향 절삭 또는 하향 절삭)을 선택할 수 있습니다.
밀링 유형의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.밀링 유형Waterline 황삭 작업See 더보기.
정렬:
곡면 가공 시 공구경로 패스의 순서를 제어합니다.
Start from. Specifies the starting level for 공구 motion:

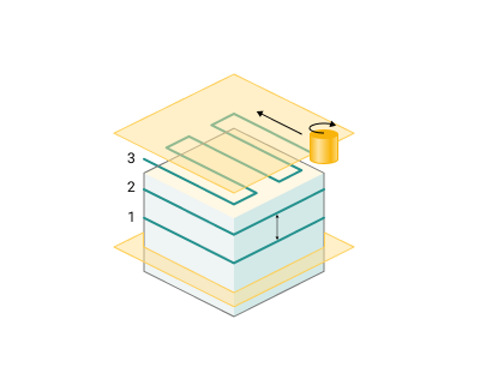

하단. 공구가 작업 지정 영역의 하단에서 상단으로 이동합니다.

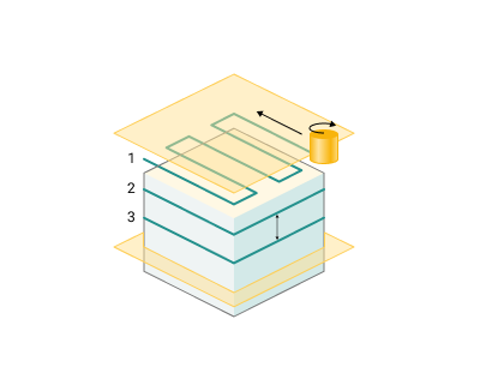

상단. 공구가 작업 지정 영역의 상단에서 하단으로 이동합니다.
절입량.
소재 removed in one pass along the 공구 축 between the 상단 and 하단 levels. It i s a vertical distance between any two adjacent complete 헬릭스 turns. This 파라미터 그룹 works similarly to the Waterline 황삭 작업 상단 레벨과 하단 레벨 사이에서 공구 축 방향으로 한 패스에 제거되는 재료량입니다. 인접한 두 헬릭스 회전 간의 수직 거리입니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다. 자세히 보기.See 더보기.
절입량 조정:
이 파라미터는 정의된 레벨까지 가공할 수 있도록 공구 패스를 변경합니다.
스무딩 반경:
공구 방향이 급격히 변경되면 밀링 제어 장치가 회전 전에 감속한 후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이를 위해 시스템에는 모델의 내부 또는 외부 코너에 대해 지정된 반경을 사용하는 공구경로 스무딩 기능이 있습니다.
가공 레벨:
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.Waterline 황삭 작업See 더보기.
트리밍:
Allows for the skipping of surfaces 아님 intended for 가공 . The parameters of 트리밍 are the same as in the Waterline 황삭 작업. See 더보기.
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이 이동에는 공구 교환 위치에서의 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 공구 교환 지점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 궤적, 변위량을 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 다양한 구간에 대한 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 기준이 되는 값에 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 기준 값을 기반으로 재계산됩니다. 자세히 보기
변환:
작업 내에서 계산된 공구 궤적에 대해 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다. 자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그리퍼, 클램프 등과 같은 고정 장치 및 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
