복사 method. 복사 방법. 파트 복사본의 가공 코드 출력 방법입니다.

Using real copies. 실제 복사 사용. 확장된 코드를 활용합니다.

Using subtouutines. Utilizing subroutines.

기본. 기본값. 실제 복사 사용

가공 order.

Consistently. 순차적. 공구경로 복사본을 원형으로 배치하며, 해당 필드에 지정된 수량과 각도 간격을 사용합니다.

Multiply 스텝. 복제 간격. 지정된 축 방향의 단위 간격입니다.

Multiply 카운트. 복제 횟수. 블록 반복 횟수입니다.

Most distant. 최대 거리. 공구경로 복사본을 원형으로 배치하며, 해당 필드에 지정된 수량과 각도 간격을 사용합니다. 요소들은 서로 가장 먼 거리 순으로 정렬됩니다.

Manually. 수동. 공구경로 복사본을 원형으로 배치합니다. 각 요소의 수량과 각도를 사용자가 설정합니다.

스텝. 단계 수. 고유 각도를 갖는 블록 반복 횟수입니다.

각도 1..N. 각도1..N. 특정 블록 반복의 각도입니다.

Formalize as subroutine. 서브루틴으로 구성. 반복 블록을 서브프로그램으로 구성합니다. 필드에서 이름을 추가로 설정할 수 있습니다. 서브루틴으로 구성이 비활성화되면 반복 블록이 좌표를 재계산하여 CLData에 반복 삽입됩니다.Formalize as subroutine

없음. 복제 구성을 사용하지 않습니다.

Two dimensioanal array. 2차원 배열. 2차원 배열을 생성합니다.

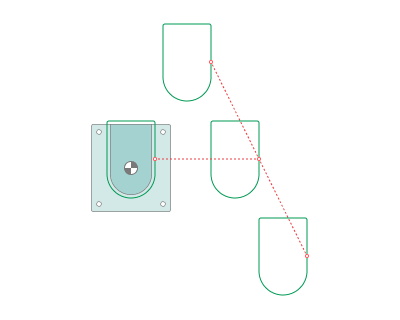

Two dimensional array (manually).2차원 배열 (수동). 임의 배치의 요소로 배열을 구성할 수 있습니다.

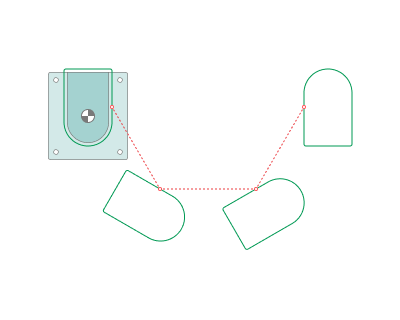

Round array. 원형 배열. 원형 패턴으로 배열합니다. 순차 가공입니다.

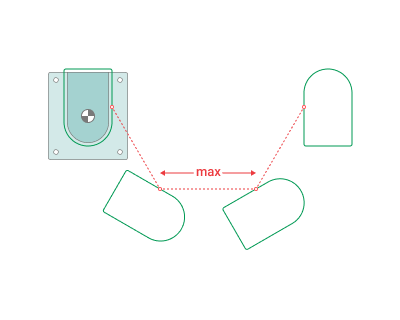

Round array (most distant).원형 배열 (최대 거리). 원형 패턴으로 배열합니다. 알고리즘이 현재 위치에서 최대 거리에 있는 다음 가공 요소를 탐색합니다.

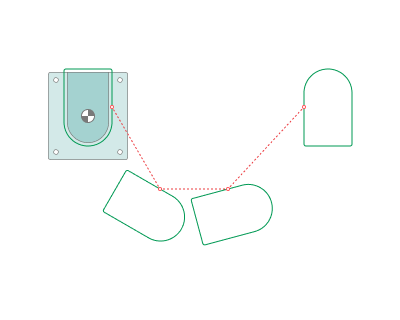

Round array (manually). 원형 배열 (수동). 원형 패턴으로 배열합니다. 각 요소에 대해 특정 각도를 설정할 수 있습니다.

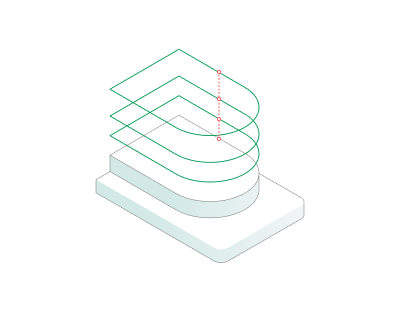

높이 array. 레벨 배열. 공구 축 방향으로 경로를 복사합니다.

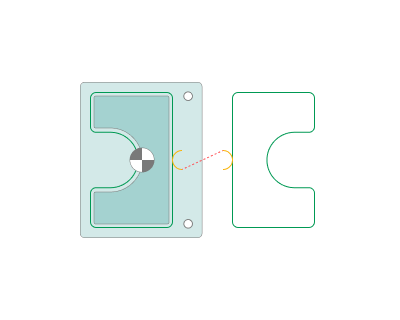

축 symmetry. 축 대칭. 축을 기준으로 대칭 복사본을 생성합니다.

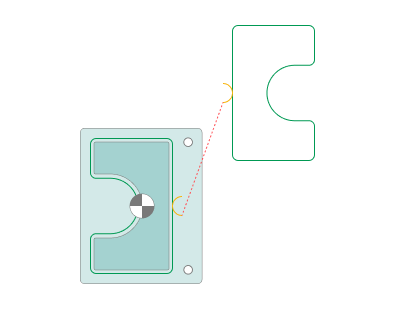

점 symmetry. 점 대칭. 점을 기준으로 대칭 복사본을 생성합니다.

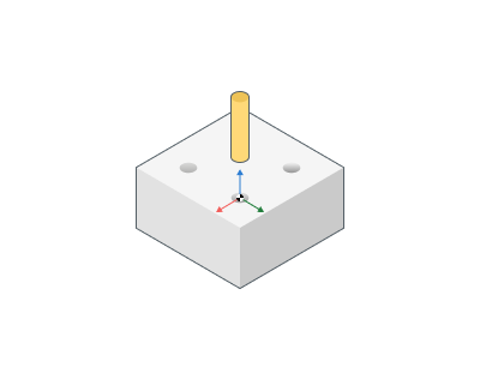

베이스 좌표계. 기준 좌표계. 변환이 수행될 기준 좌표계를 정의합니다. 공구 좌표계, 공작물 좌표계, 전역 좌표계 또는 이전에 생성한 기하학적 좌표계를 사용할 수 있습니다. 또한 추가 변환 파라미터 그룹에서 이 좌표계의 추가 이동 및 회전을 정의할 수 있습니다.

추가 변환. 각 축을 따라 추가 오프셋을 입력할 수 있습니다.

극좌표. 극좌표 보간은 단순 3축 밀링 가공에서 선형 축을 회전축으로 변환합니다. 일반적으로 구동 밀링 공구가 있는 선반에서 필요합니다. 극좌표 보간은 다른 유형의 공작 기계에서도 사용되기도 합니다. 일반 선반에는 두 개의 선형 축(보통 X와 Z)과 스핀들 회전(보통 C축)이 있습니다.자세히 보기

회전축. 선형 축을 대체하는 회전축입니다 (일반적으로 스핀들, 회전 테이블).

반경 좌표. 파트 축에 수직인 선형 축입니다.

축 방향 좌표. 파트의 회전축과 일치하는 선형 축입니다.

반경 좌표 음수. 활성화 시: 반경 좌표가 양수 부호로 출력됩니다.

비활성화 시: 반경 좌표가 음수 부호로 출력됩니다.

CNC 보간. 활성화 시: 공구경로가 CAM 시스템에서 반경 축과 회전축을 사용하여 보간됩니다.

비활성화 시: CNC 제어기에서 보간을 활성화/비활성화하기 위해 특수 CNC 명령이 사용됩니다.

급속 이송 동작. 급속 이송 동작의 출력 방식 (G0, G1)입니다.

고속 이송. 보간 블록 내 급속 이송에 대해 직선 이동(G1)을 출력합니다.

급속 이송. 보간 블록 내 급속 이송에 대해 위치 결정(G0)을 출력합니다.

고속 이송. "급속 이송 동작=고속 이송"일 때 출력되는 이송 속도 값입니다.

C=0에서 시작. 활성화 시: 보간을 켜기 전에 회전축을 영점 위치로 설정합니다.

비활성화 시: 보간을 켜기 전에 회전축을 최적 위치로 설정합니다. 참고: 2023년 이전에 구현된 일부 포스트프로세서는 이 옵션을 지원하지 않습니다. PP 제공업체에 문의하거나 "영점 위치"를 사용하십시오.

공차. 변환된 경로와 이상적인 경로 간의 편차를 밀리미터(인치) 단위로 나타냅니다.

원통형. 원통형 보간은 전개된 곡선을 프로그래밍하여 원통의 측면을 밀링할 수 있는 기능입니다. 전개된 곡선은 [X,Y,Z] 좌표로 프로그래밍되지만 원통 밀링은 [X,C,Z] 좌표로 수행됩니다. 따라서 원통형 보간은 [X,Y,Z] => [X,C,Z] 변환을 수행합니다.자세히 보기

일부 파라미터는 극좌표 보간과 동일합니다.

원통형 보간의 경우, 작업 영역 탭에서 기준 곡면을 원통으로 지정하고 보간을 활성화해야 합니다.

해제. 회전 변환을 출력하지 않습니다.
