적용 범위:

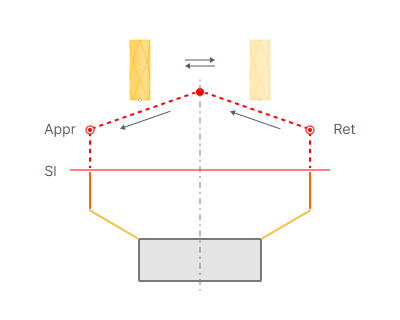

이 파라미터 그룹은 공구 교환 위치에서 진입 공구경로의 시작점까지, 그리고 그 반대 방향의 공구 이동을 관리합니다.

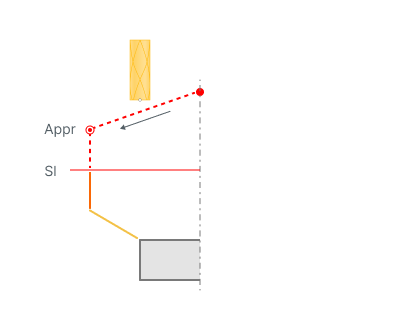

접근:

접근은 공구 교환 위치 또는 이전 작업의 마지막 위치에서 첫 번째 절삭 행정의 진입점 또는 리드인 점까지 이동하는 공구경로 구간을 의미합니다. 자세히 보기.See 더보기.

일반적으로 접근은 두 가지 이동으로 구분됩니다:

1. 안전 곡면(안전 높이), 안전 거리 또는 지정된 높이까지의 급속 이동. 안전 곡면과 그 위치는 안전 이동 그룹에서 지정하며, 5축 작업의 경우 링크 그룹을 사용합니다. 접근 중 여러 경로 구간을 생성할 수 있습니다. 경로 구성 방법에는 <최단>, <충돌 회피>, <사용자 정의>, <이전/루트/서브머신 규칙>이 있습니다. 자세히 보기.저장 levelSafe Motions링크See 더보기.

2. 공작 기계의 Z축(3D 밀링 가공) 또는 공구 축(5D 밀링 가공)을 따라 첫 번째 절삭 행정의 가공 이송 거리까지 가속 이송 속도로 이동합니다. 최종 접근 목표와 해당 거리 값은 링크 및 거리 그룹에서 지정합니다.링크Distances



Appr - 접근

Sl - 안전 높이

복귀:

복귀는 마지막 절삭 행정의 이탈점에서 안전 곡면 또는 안전 거리를 경유하여 공구 교환 점까지 이동하는 일련의 공구 이동을 의미합니다. 자세히 보기.See 더보기.

일반적으로 복귀는 두 가지 이동으로 구분됩니다:

1. 마지막 절삭 행정의 퇴피점에서 공작 기계의 Z축을 따라 안전 곡면, 안전 거리, 이송 전환 높이 또는 지정된 높이까지 가속 이송 속도로 이동합니다. 퇴피 경로의 구성 원리는 접근과 동일합니다.

2. 공구 교환 위치까지의 급속 이동.

Ret - 복귀

Sl - 안전 높이

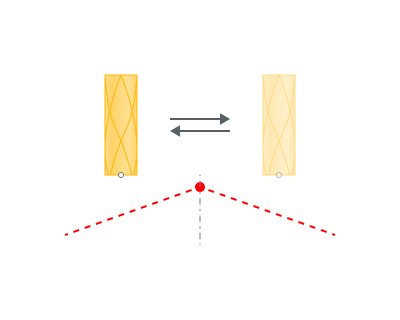

공구 교환 위치:

공구 교환 점은 공구 교환이 이루어지는 공작 기계의 위치입니다. CAM 시스템에서 전체 가공 공정 또는 개별 작업에 대해 공구 교환 위치를 정의할 수 있습니다. 자세히 보기.See 더보기.
