가공 전략 유형:

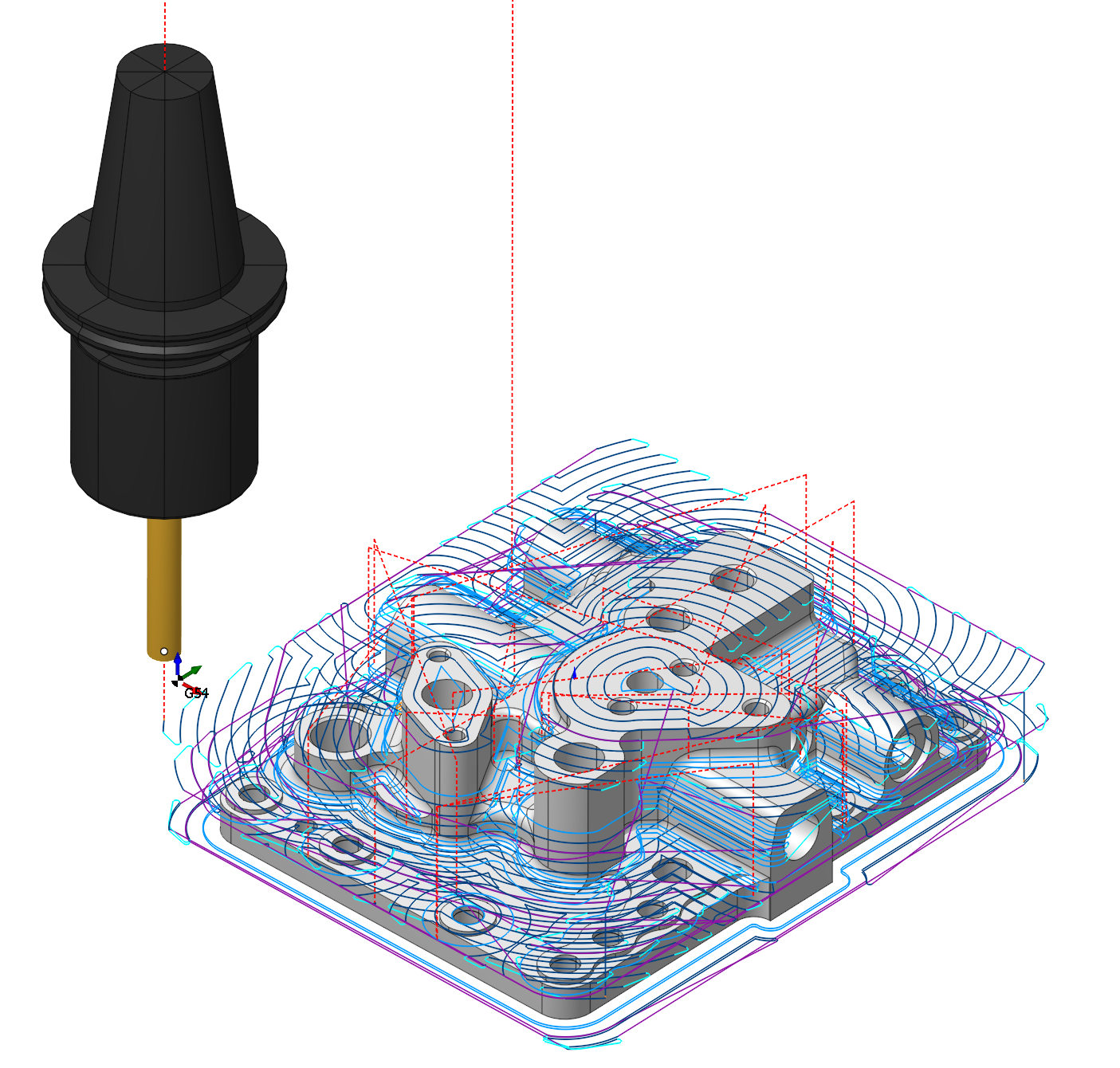

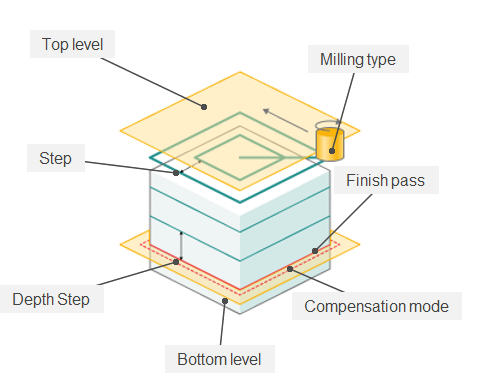

다음은 주요 파라미터이며, 가공 전략 섹션에서 선택한 전략에 따라 파라미터 구성이 달라질 수 있습니다:

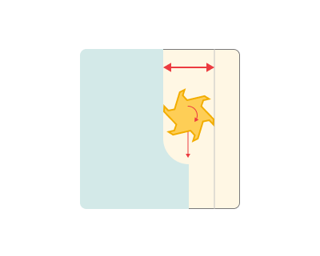

스텝. 허용되는 최대 절삭 폭입니다.

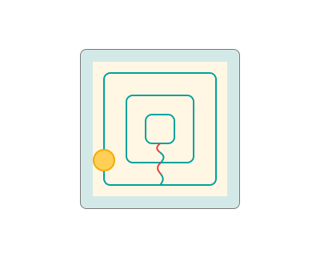

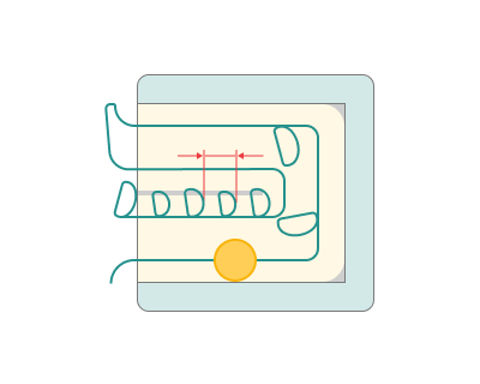

HSC 스텝. 트로코이달 호의 스텝을 현재 공구 직경의 백분율 또는 설정된 거리로 정의합니다. 고속 절삭이 비활성화되면 미가공 영역이 발생할 수 있습니다.

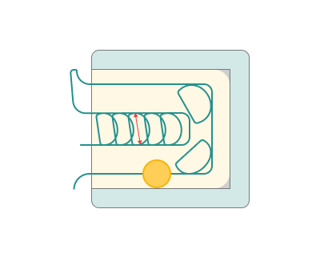

큰 호. 경로 패스 간의 호를 확장합니다.

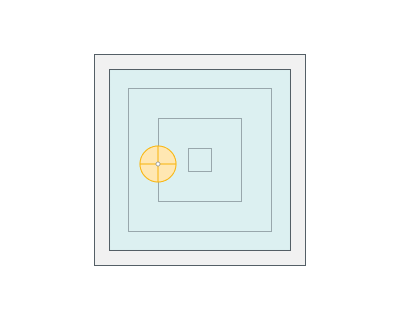

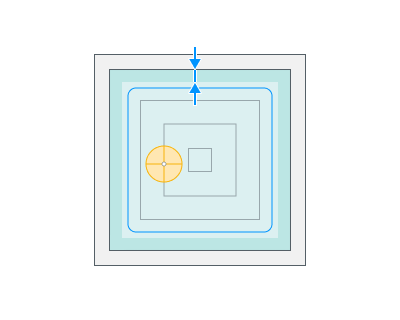

정삭 패스. 일부 전략에서는 정삭 패스가 추가됩니다. 정삭 패스 전에 파라미터에 지정된 값과 동일한 여유량이 추가됩니다.

보정 모드. 2D 윤곽 가공의 출력 그룹과 유사합니다.자세히 보기출력2D 윤곽 가공. 자세히 보기

끝 라운딩 반경. 이 파라미터는 정삭 패스 중 코너를 라운딩하는 데 필요합니다. 정삭 패스.

황삭 라운딩 반경. 이 파라미터는 황삭 패스 중 코너를 라운딩하는 데 필요합니다.

연결 반경. 링크 반경. 링크 및 트로코이달 호 전환을 위한 링크 반경입니다.

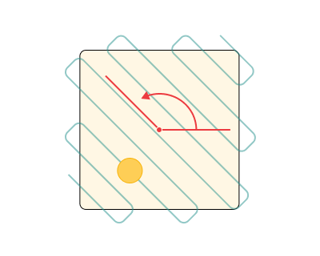

각도. 평면 작업에 대한 절삭 각도 방향을 지정합니다.

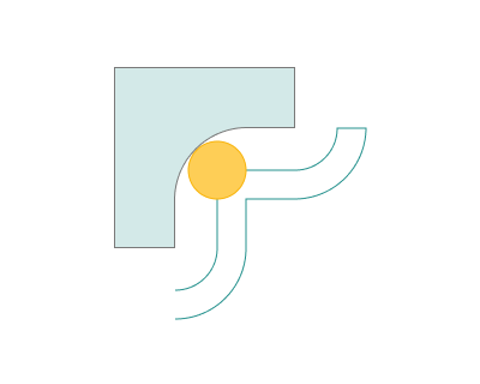

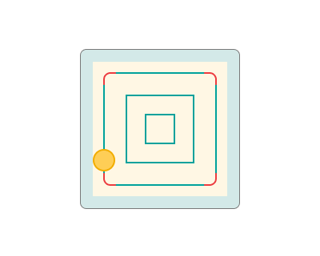

코너 스무딩. 사실상 대부분의 작업에 사용되며, 내부 코너 가공 시 공구경로 '라운딩'을 제공합니다. 이는 진동을 줄이고 가공 속도를 높입니다. 윤곽 내부의 황삭 패스에는 라운딩이 적용되지 않습니다.

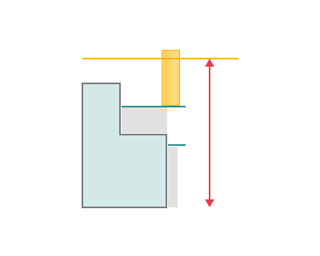

최상단. 상단 레벨. 최종 패스가 수행되는 레벨입니다. 기본값은 가공 파트의 최상단 레벨입니다.

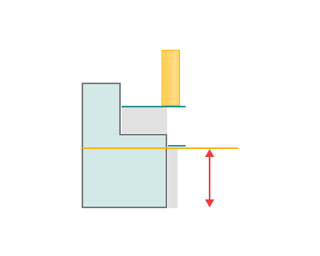

최하단. 하단 레벨. 마우스로 평면을 드래그하거나 평면 중심 원을 드래그하고 '스마트 스냅'을 사용하여 피처에 정렬하거나, 그래프 뷰에서 치수를 클릭하여 원하는 가공 하단 레벨을 설정합니다. 필드의 텍스트가 녹색이면 파트, 공작물 및 고정구의 상단으로 레벨이 자동 계산됩니다. 자동 모드로 돌아가려면 필드를 비우고 'Enter'를 누르십시오.

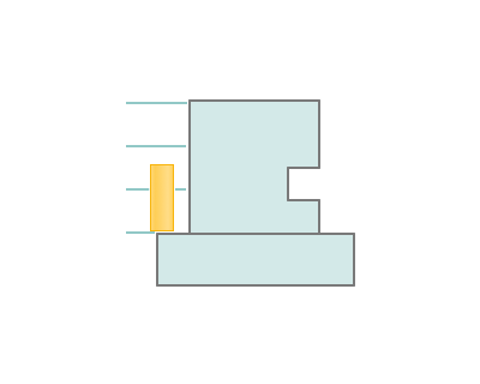

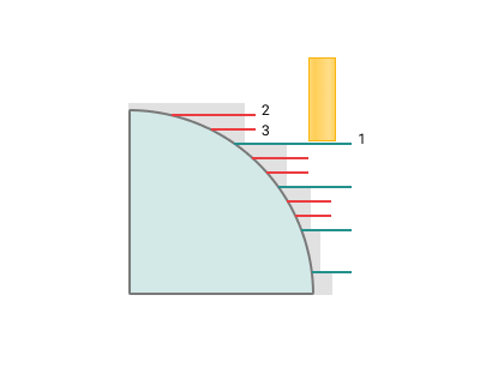

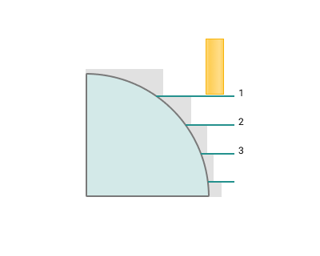

스텝 업. 가공은 엄격하게 위에서 아래로 수행됩니다.

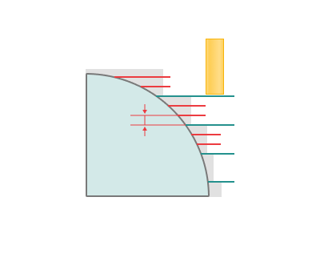

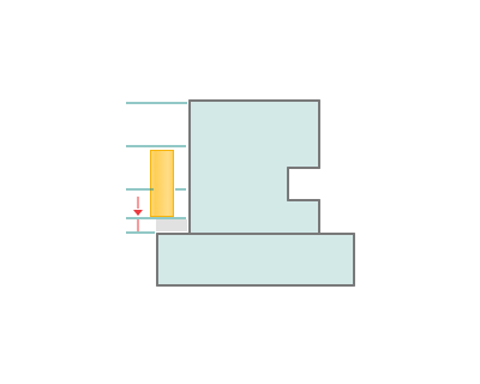

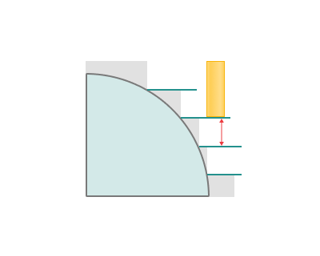

스텝 업 값. 이미 가공된 레이어에서 상위 레이어까지의 거리입니다.

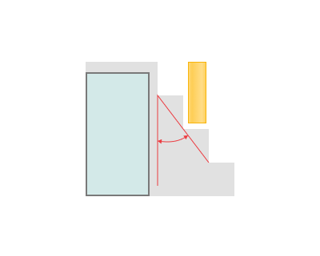

릴리프 각도. 양수 값을 입력하면 가공 깊이가 증가할 때 공구 생크의 '마찰'을 방지합니다.

다음은 주요 파라미터이며, 가공 전략 섹션에서 선택한 전략에 따라 파라미터 구성이 달라질 수 있습니다:

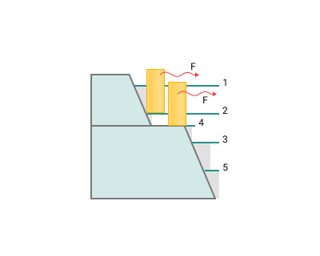

정삭 이송으로 평탄면 가공. 평탄면 정리 경로를 정삭 이송 속도로 출력합니다. 정리 높이와 함께 사용할 수 없습니다.

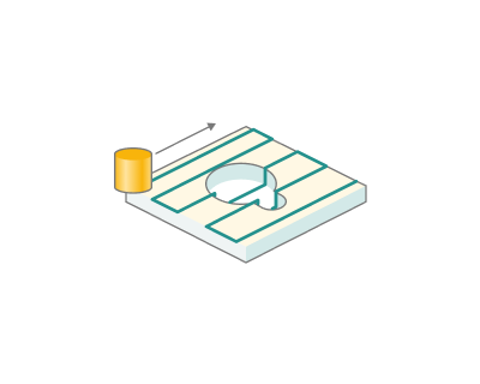

정리 높이. 평탄면 정리 옵션이 활성화된 경우, 평탄면 정리 패스에서 파라미터에 지정된 거리만큼 떨어진 위치에 새 패스를 추가하는 기능입니다.

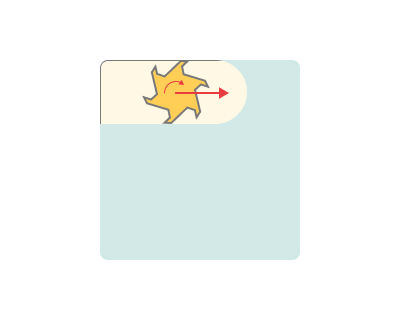

하향. 하향 밀링. 가공에서 공구가 공작물의 회전 방향과 같은 방향으로 이동하는 절삭 전략입니다. 일반적으로 공구가 공작물의 회전 반대 방향으로 이동하는 '상향' 절삭에 비해 공구 마모가 적고 표면 조도가 우수합니다. 정밀도와 표면 조도가 중요한 경우 하향 밀링이 선호됩니다.

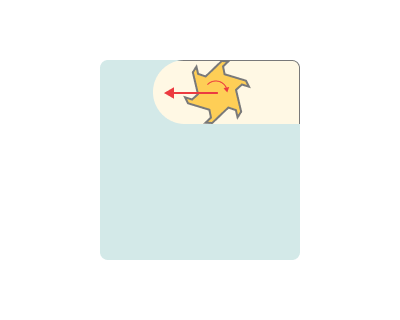

상향. 상향 밀링. 가공에서 공구가 공작물의 회전 반대 방향으로 이동하는 전략입니다. 이 절삭 방법은 가공 작업에 사용되지만, 공구가 공작물 회전 방향과 같은 방향으로 이동하는 '하향' 절삭에 비해 공구 마모가 크고 표면 조도가 거칠 수 있습니다. 표면 조도보다 공구 수명이나 칩 배출 등 다른 요소가 더 중요한 경우 상향 밀링을 선택하기도 합니다.

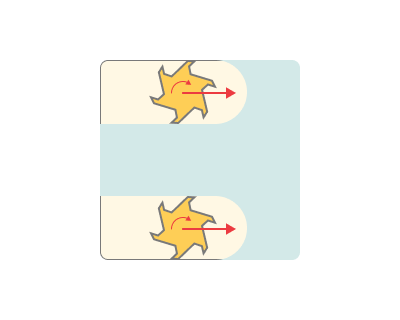

모두. 양방향. 가공 작업 중 '하향' 및 '상향' 절삭 전략을 모두 사용하는 방식입니다. 이 접근 방식은 공작물의 특정 부분이나 가공 공정의 각 단계에 대한 구체적인 요구 사항에 따라 공구 성능, 표면 조도 및 기타 가공 요소를 최적화하는 데 사용됩니다. 가공에서 원하는 결과를 달성하기 위한 더 큰 유연성과 제어가 가능합니다.

다음은 주요 파라미터이며, 가공 전략 섹션에서 선택한 전략에 따라 파라미터 구성이 달라질 수 있습니다:

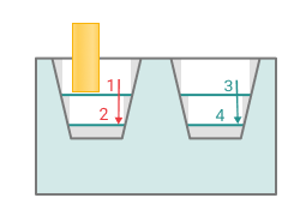

캐비티별. 첫 번째 프로파일의 모든 레벨을 먼저 가공합니다. 그 후 다음 프로파일의 모든 레벨을 가공합니다.

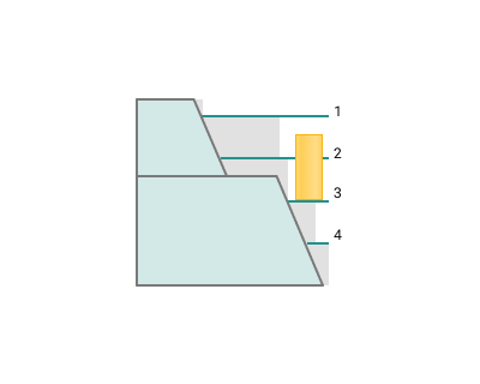

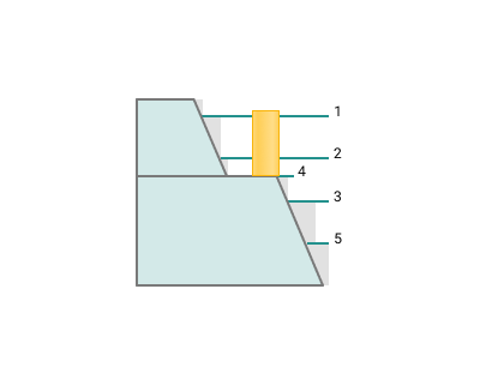

레이어별. 모든 프로파일의 첫 번째 레이어를 먼저 가공합니다. 그 후 다음 레이어를 가공합니다.

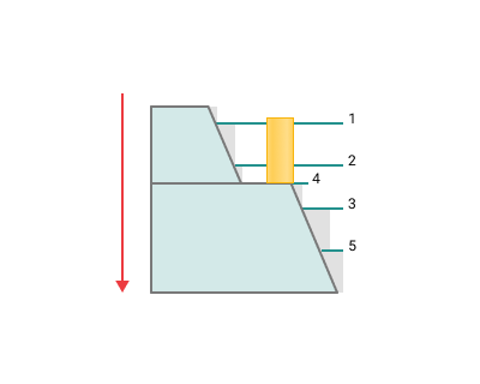

하향만. 엄격하게 위에서 아래로 가공을 정렬합니다. 이로 인해 최적이 아닌 공구경로가 생성될 수 있습니다. 레벨 정렬에 오류가 발생하는 경우에만 이 옵션을 활성화하십시오. 때로는 문제를 해결할 수 있습니다.

가공 순서. 곡선 가공 작업에서 가공 순서를 정의합니다.

다이렉트. 화살표 방향으로 볼 때 교차점이 화살표(파라미터 각도)의 왼쪽에서 시작되도록 패스를 정렬합니다. 평행 전략에서만 동작합니다.

반전됨. 화살표 방향으로 볼 때 교차점이 화살표(파라미터 각도)의 오른쪽에서 시작되도록 패스를 정렬합니다. 평행 전략에서만 동작합니다.

최적. 교차점이 가장 짧은 거리에서 시작되도록 패스를 정렬합니다(이는 패스 간 전환 횟수를 줄입니다). 이 정렬 방식은 평행 전략에서만 적용할 수 있습니다.

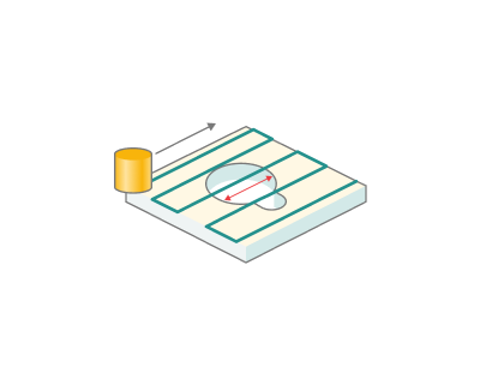

홀 채우기. 구멍 캡핑. 기하학적 모델에는 이전에 가공이 완료되었거나 이후 작업에서 가공해야 할 구멍이 종종 있습니다. 이 경우 구멍이 있는 곡면을 가공할 때 해당 구멍을 무시할 수 있습니다. 무시되는 구멍은 어떤 형상이든 가능합니다(항상 원형은 아님). 정의된 크기는 구멍을 덮을 수 있는 디스크의 직경을 나타냅니다.

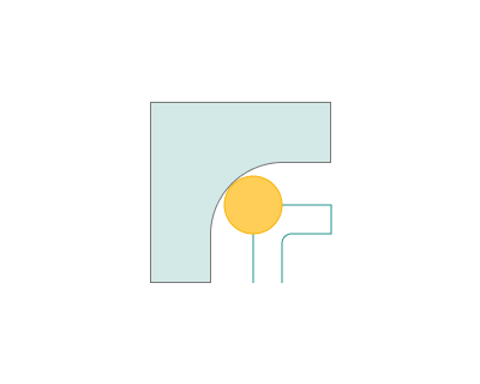

불필요한 롤 트림. 커터가 모델의 날카로운 외부 코너를 따라 '롤'합니다. 공구 경로는 부드럽지만 항상 최적은 아닙니다.

구성 요소:

접근/복귀. 이 파라미터 그룹은 공구 교환 위치에서 진입 공구경로의 시작점까지, 그리고 복귀까지의 공구 이동을 관리합니다.자세히 보기.자세히 보기

안전 이동. 안전면의 유형과 공작물에서 안전면까지의 거리를 정의합니다. 이 곡면은 가공 곡면 또는 공구 경로 간의 전환을 용이하게 하며, 접근 또는 복귀의 첫 번째 단계가 이 곡면을 향해 수행됩니다.자세히 보기.자세히 보기

고급 링크 설정. 이 파라미터 그룹은 주로 5축 작업에 대한 경로 형성의 특성을 지정하며, 회전 축의 최적 이동을 고려합니다.자세히 보기.자세히 보기

링크. 진입/퇴출 링크와 작업 이동 간의 링크를 관리하는 규칙을 정의합니다.자세히 보기.자세히 보기

거리. 이송 속도 전환에 필요한 거리입니다.자세히 보기.자세히 보기

플런지 허용. 플런지를 활성화하면 폐쇄형 포켓의 가공이 가능합니다. CAM 소프트웨어가 외부에서 가공할 수 없는 폐쇄형 포켓을 만나면 플런지 이동을 형성합니다.자세히 보기.자세히 보기
