제한 영역
적용 범위:
CAM 시스템에서는 작업 영역 외에도 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다. 작업 영역과 달리 제한 영역은 항상 닫혀 있습니다. 제한 영역의 소스 지오메트리로는 곡선, 3D 모서리, 수직 벽면 및 연결된 체인을 사용할 수 있습니다.
제한 영역 작업

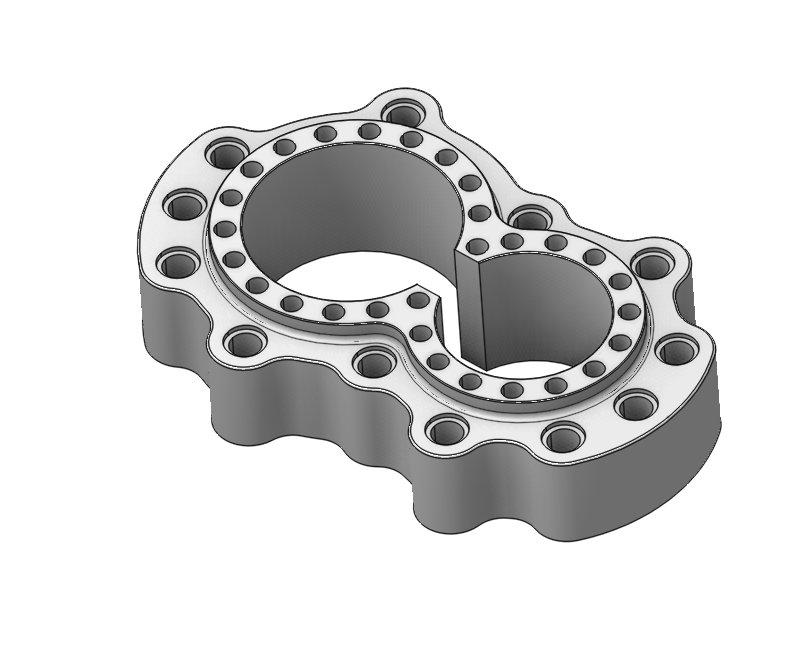

아래 그림은 창이 있는 파트를 보여줍니다. 이 파트의 외부를 황삭할 것입니다. 이를 위해 내부 창을 덮는 제한 영역을 추가해야 합니다.

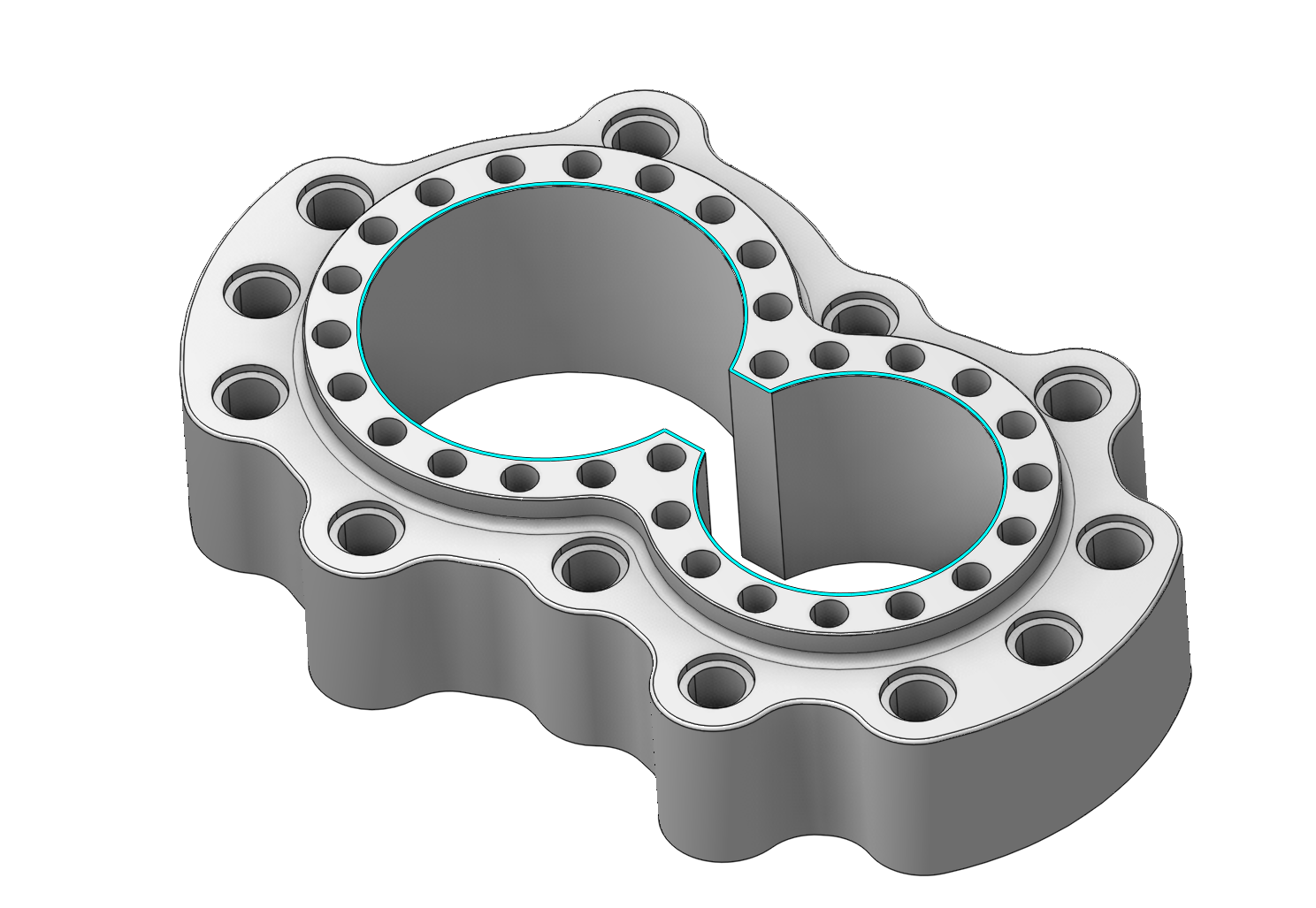

먼저 창 주위의 모서리 체인을 선택합니다.

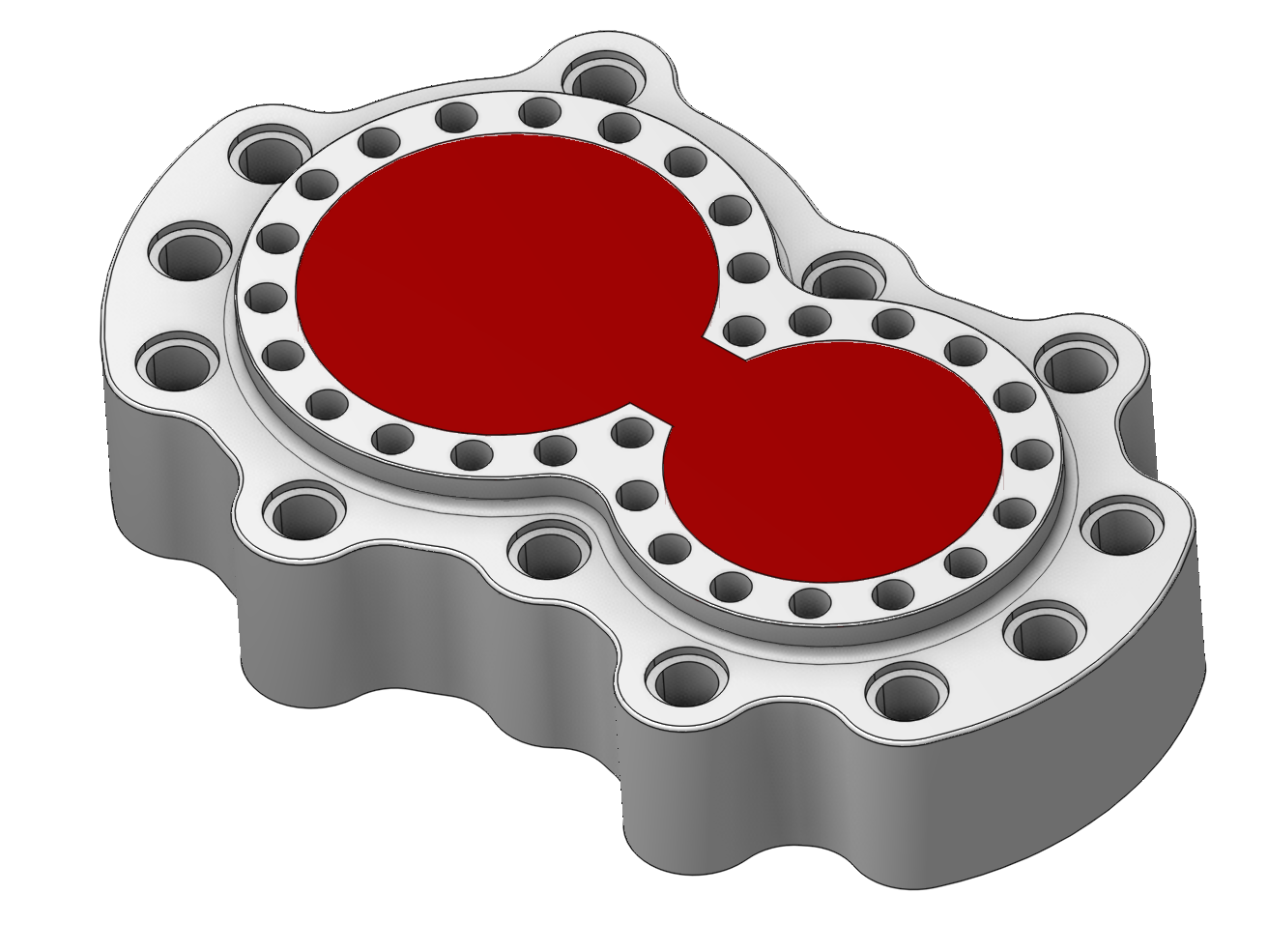

그런 다음 황삭 작업의 작업 할당에 새 제한 영역을 추가합니다.

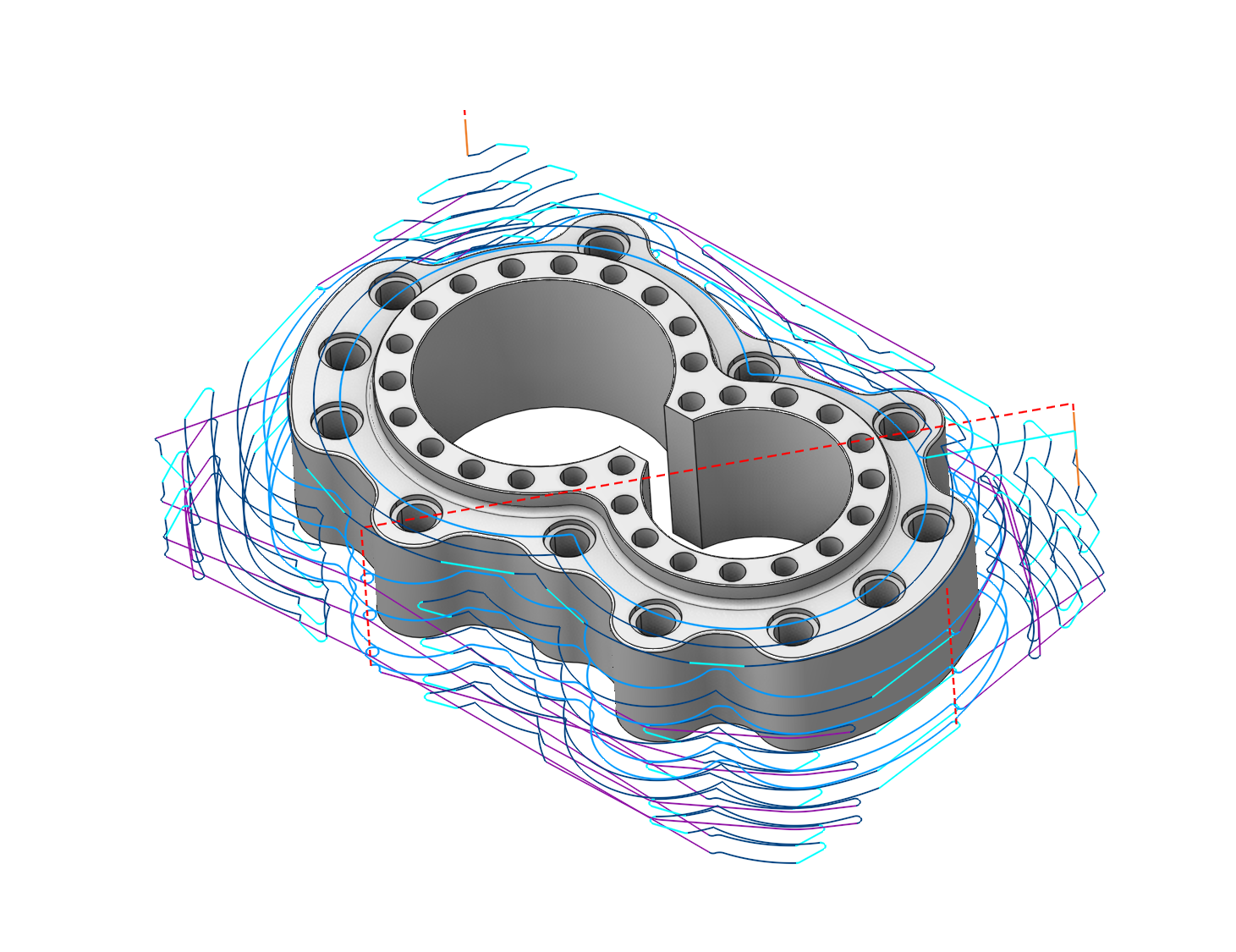

공구경로를 생성하면 다음과 같은 결과를 확인할 수 있습니다. 내부 창 영역이 가공되지 않은 것을 볼 수 있습니다.
