4D 곡면 가공 작업
적용 범위:

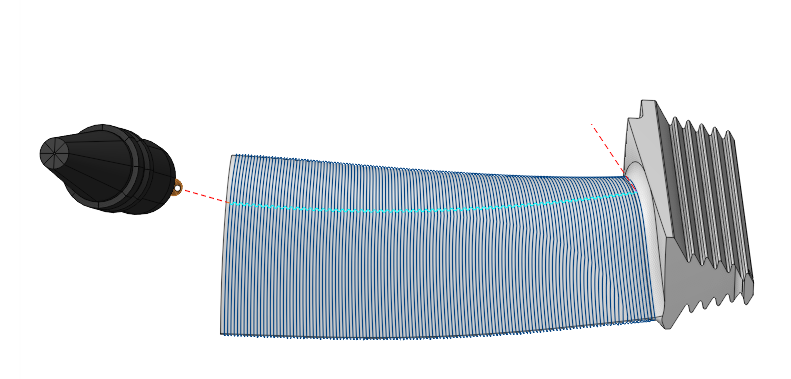

This finishing 작업 is for 4x and 5x configurations and adapts 5D Surfacing 작업 to rotary 가공 of complex surfaces with a distinct 회전축 or the surfaces extended along the 축 . It does 아님 support the 을 통하여 점, 을 통하여 커브, and 수직 to 툴패스 공구 orientation strategies. In this 작업 incline 각도, avoid singularity and 축 deviation 피처 are blocked. 이 정삭 작업은 4축 및 5축 구성을 위한 것으로, 5D 곡면 가공 작업을 뚜렷한 회전축을 가진 복잡한 곡면의 회전 가공 또는 축을 따라 연장된 곡면에 적용합니다. 이 작업에서는 을 통하여 점, 을 통하여 커브, 수직 to 툴패스 공구 방향 전략을 지원하지 않습니다. 경사각, 특이점 회피 및 축 편차 피처는 비활성화됩니다. 안전 곡면은 원기둥로 설정됩니다.원기둥
작업 할당:
가공 표면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템이 선택한 곡면을 기반으로 경로를 계산합니다.
처음 커브. For the 평행 to 커브 strategy, this 피처 specifies curves for parallel passes computations. Additionally, in the Morphing Between Two 커브 strategy, it specifies the 처음 커브 . 귀하 can select one or multiple, 아님 necessarily connected, curves or edges.
Second 커브. Morphing Between Two 커브 전략에서 사용됩니다. Second 커브를 지정합니다. 연결되지 않은 하나 또는 여러 개의 곡선이나 모서리를 선택할 수 있습니다.
Tilt 커브. 공구 방향 설정에서 을 통하여 커브를 지정할 때 공구 축 벡터가 향하는 곡선입니다.
처음 Surface. 이 피처는 Morph Between Two 표면 전략에서 처음 Surface 역할을 하며, 공구경로 라인을 생성하기 위한 모핑 프로세스를 지원합니다.
Second Surface. 이 피처는 Morph Between Two 표면 전략에서 Second Surface 역할을 하며, 공구경로 라인을 생성하기 위한 모핑 프로세스를 지원합니다.
표면 for 투영. 전략 탭에서 프로젝트 툴패스 onto the 파트 옵션을 활성화할 때 공구경로가 전사되는 가공 대상 곡면입니다.
작업 영역. 작업 영역을 사용하여 지정된 2D 포함 영역 외부의 패스를 트림합니다. 포함 영역의 평면은 초기 공구 방향에 의해 정의됩니다. 자세히 보기.See 더보기
제한 구역. 시스템에서는 작업 영역 외에도 곡선 및 모서리로 구성된 제한 구역 지오메트리를 사용하여 현재 작업에서 가공을 피해야 할 공작물 영역을 지정할 수 있습니다. 자세히 보기작업 ZonesRestrict Zones hould avoid See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 할 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
전략:
이 파라미터를 통해 원하는 공구경로를 설정할 수 있습니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.5D Surfacing 작업See 더보기.
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 공구경로 계산 과정에서 필요한 밀링 유형(상향 또는 하향)을 제어할 수 있습니다.
밀링 유형의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.밀링 유형Waterline 황삭 작업See 더보기.
정렬:
곡면 가공 시 공구경로 패스의 순서를 제어합니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
공구 접촉점.
공구 접촉점(TCP)은 가공 작업 중 공구와 공작물 곡면 또는 기하학적 요소 간의 주요 접촉 지점을 정의하는 절삭 공구의 특정 위치입니다.
The parameters of this 그룹 are the same as in the 5D Surfacing 작업 . See 더보기.
공구 방향:
공구 축 방향을 제어합니다. 이 작업에서는 법선 to Surface, Fixed, 측면, To 회전 축 공구 방향 전략만 사용할 수 있습니다. Lean 각도 및 Vertical 정리 각도 옵션은 잠겨 있습니다. 이러한 전략의 기타 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기. This 작업 피처 공구 orientation strategies such as 법선 to Surface, Fixed, 측면, and To 회전 축 only. It locks options like Lean 각도 and Vertical 정리 각도. 기타 parameters of these strategies are the same as in the 5D Surfacing 작업. See 더보기.
회전각 제한:
플래그가 설정되면 지정된 축에 대한 공구 각도 위치의 한계값을 지정합니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
작업 영역:
작업 할당 탭에서 처음 선택한 작업 영역의 추가 수정을 활성화합니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
코너 스무딩:
공구 방향이 급격히 변경되면, 밀링 제어 장치는 회전 전에 감속하고 이후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이를 위해 시스템에는 모델의 내부 또는 외부 코너에 정의된 반경을 사용하여 공구경로를 스무딩하는 기능이 있습니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
황삭 패스:
공구경로가 황삭 패스 두께만큼 평면에서 오프셋됩니다. 파라미터에 지정된 값과 지정된 단계 수만큼 윤곽에 추가 패스가 추가됩니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
파트에 공구경로 투영:
By setting the flag, the system generates 공구 paths for processing the surfaces identified as 표면 for Projection in the 작업 Assignment by mapping the 경로 derived from the 가공 Surface onto the 표면 for Projection. The parameters of this 그룹 are the same as in the 5D Surfacing 작업 . See 더보기.
트리밍:
가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 그리고 공구 교환 지점으로의 복귀가 포함됩니다. 좌표에 따른 이동 순서, 이동 궤적 및 변위량을 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의하는 값에 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다. 자세히 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기작업 내에서 계산된 공구 경로의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구에는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
