4D 모프 작업
적용 범위:

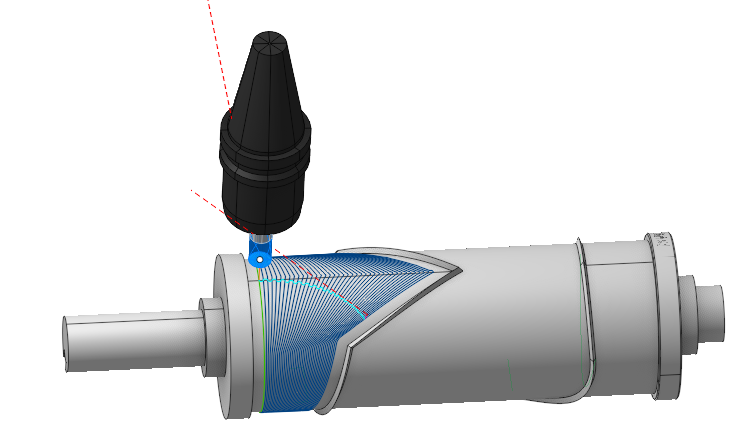

This finishing 작업 is for 4x and 5x configurations and adapts Morph 작업 to rotary 가공 of complex surfaces with a distinct 회전축 or the surfaces extended along the 축. 공구 방향 set as default To 로터리 축, also the Fixed strategy is available, other 공구 orientation strategies are blocked . In the To 로터리 축 strategy 리드 각도 is available only. 이 정삭 작업은 4축 및 5축 구성에 사용되며, 모프 작업을 뚜렷한 회전축이 있는 복잡한 곡면 또는 축 방향으로 연장된 곡면의 회전 가공에 적용합니다. 공구 방향은 기본적으로 회전축 방향으로 설정되며, 고정 전략도 사용할 수 있고 다른 공구 방향 전략은 차단됩니다. 회전축 방향 전략에서는 리드 각도만 사용할 수 있습니다. 안전 곡면은 원통으로 설정됩니다. 홀더 충돌에는 공구경로 트림 방법만 사용할 수 있습니다.원기둥툴패스 트리밍
작업 할당:
가공 표면. 가공 곡면. 시스템은 가공 곡면을 사용하여 가공 영역을 제한합니다. 모프는 공구가 해당 곡면과 접촉하는 위치에서만 패스를 생성합니다. 모프는 작업 할당에서 설정한 두 곡선 사이가 아니라, 사용자가 첫 번째 곡선과 두 번째 곡선으로 지정한 두 곡선에 가장 가까운 두 가공 곡면 접촉 곡선 사이에서 패스를 생성합니다.MMachining처음 Second 곡선
처음 커브. 첫 번째 곡선. 시스템이 공구경로를 생성하는 두 직선 중 시작 직선입니다. he starting 직선 from among the two lines between which the system generates the toolpaths.
두 번째 곡선. 시스템이 공구경로를 생성하는 두 직선 중 종료 직선입니다.
동기 직선은 어려운 경우, 특히 폐곡선 윤곽 가공 시 모핑 품질을 향상시키는 데 사용됩니다. 동기 직선은 첫 번째 곡선과 두 번째 곡선의 대응점 두 개를 지정합니다. 모서리, 3D 곡선, 2D 지오메트리 곡선 등 모든 유형의 곡선을 동기 직선으로 사용할 수 있습니다. 동기 직선이 첫 번째 곡선과 두 번째 곡선 위에서 정확히 시작하고 끝날 필요는 없습니다. 2D 지오메트리 탭에서 동기 직선을 그릴 수 있습니다.Sync 선처음Second 커브Sync 선 start and end precisely on the 처음 and Second 커브.
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 제한 영역. 가공하지 않을 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
전략:
이 파라미터를 사용하여 원하는 공구경로를 구현할 수 있습니다. 이 그룹의 파라미터는 모프 작업과 동일합니다. 자세히 보기.
밀링 유형:
이 피처를 사용하면 공구경로 계산 과정에서 필요한 밀링 방향(상향 또는 하향)을 선택할 수 있습니다. 이 그룹의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기.Waterline 황삭 작업See 더보기.
정렬:
곡면 가공 시 공구경로의 구성을 제어합니다.
시작점. Activating the flag permits the input of coordinates marking the starting 점 of working passes in 곡면 가공.
공구 축 방향:
가공 과정에서 공구 축 방향을 제어합니다. 이 작업에서는 회전축 방향(측면 각도만 사용 가능)과 고정 전략을 사용할 수 있습니다. 이 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
트리밍:
Allows for the skipping of surfaces 아님 intended for 가공 . The parameters of 트리밍 are the same as in the Waterline 황삭 작업. See 더보기.
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 접근, 가공 행정 시작점으로의 진입, 최종 절삭 동작 후 퇴피, 가공 패스 간 전환, 공구 교환 위치로의 복귀가 포함됩니다. 좌표에 따른 이동 순서, 이동 궤적, 변위 크기를 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다. 자세히 보기
변환:
작업 내에서 계산된 공구 궤적의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
