5축 가공
CAM 시스템은 공작 기계의 기구학 및 사용되는 컨트롤러의 파라미터를 기반으로 5축 밀링 공작 기계용 공구경로를 생성할 수 있습니다. CAM 시스템은 사실상 모든 기계-컨트롤러 구성을 지원합니다. 생성된 공구경로에는 공작 기계의 XYZ 축 위치 지정 명령(GOTO, CIRCLE 등)과 기계 회전축 위치 지정 명령(MULTIGOTO)이 포함됩니다. 대부분의 컨트롤러에서 회전 좌표는 해당 기계 축의 실제 위치이며, XYZ 좌표는 공작물 좌표계에 대한 공구 접점의 좌표입니다. 5축 컨트롤러 간의 주요 차이점은 회전축 재위치 지정 후 공구 접점과 공작물 좌표계를 업데이트하는 방식에 있습니다.
대부분의 컨트롤러에는 5축 가공을 위한 두 가지 모드가 있습니다. 기본 "3축" 모드와 "공구 중심점 관리(TCPM)" 모드입니다. 컨트롤러는 이 두 모드에서 서로 다르게 동작합니다. 어떤 경우든 컨트롤러의 동작은 세 가지 옵션으로 구성됩니다.
1. 공구 접점이 공구 헤드 회전과 함께 회전하는지, 또는 고정된 상태를 유지하는지 여부.
2. 공작물 원점(G54)이 회전 테이블과 함께 회전하는지, 또는 고정된 상태를 유지하는지 여부.
3. 공작물 좌표계의 축이 회전 테이블과 함께 회전하는지, 또는 고정된 상태를 유지하는지 여부.

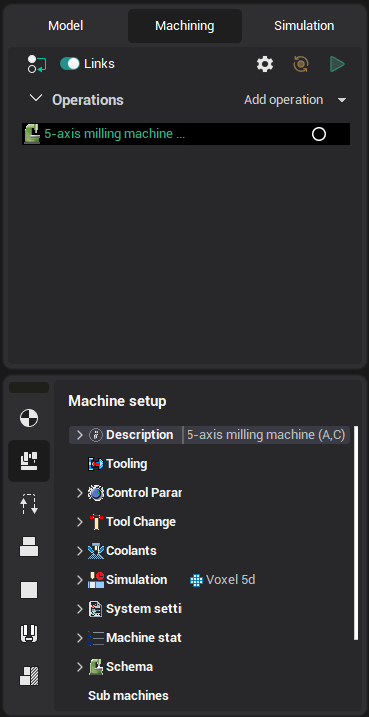

CAM 시스템에서는 이 두 옵션 모두 기계 구성 파일의 ControlData 섹션과 기계 속성 인스펙터의 제어 파라미터 섹션에서 사용할 수 있습니다.
옵션은 다음과 같습니다.
1. TCPM mode is available 옵션은 연속 5축 밀링 가공 작업에서 공구 중심점 관리 옵션을 사용할 수 있도록 합니다.
이 옵션을 활성화하면, 공구 중심점 관리 옵션은 CAM 시스템이 생성된 공구경로의 가공 패스를 INTERP 5AXIS ON, INTERP 5AXIS OFF 명령으로 감싸고, TCPM 5Axis 보정 mode 섹션에서 설정된 옵션에 따라 가공 패스의 CLDATA를 생성하도록 합니다.

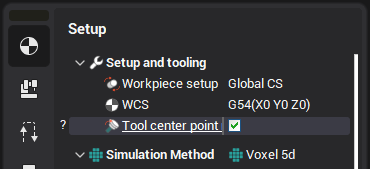

2. TCPM mode default state 옵션은 5축 밀링 가공 작업에서 TCPM 모드 옵션의 기본 상태를 지정합니다.
3. Indexed 5Axis 보정 mode 그룹은 컨트롤러의 기본 "3축" 모드에 대한 5축 보정 옵션 세트를 포함합니다.
4. TCPM 5Axis 보정 mode 그룹은 컨트롤러의 TCPM 모드에 대한 5축 보정 옵션 세트를 포함합니다.
5. 5 축 tooling 점 보정 옵션은 회전 헤드와 함께 공구 접점의 회전을 제어합니다.
6. 5 축 공작물 원점 보정 옵션은 회전 테이블과 함께 공작물 원점의 회전을 제어합니다.
7. 5 축 좌표계 보정 옵션은 회전 테이블과 함께 공작물 좌표계 좌표축의 회전을 제어합니다.
대부분의 최신 컨트롤러는 TCPM 모드를 지원하며, 이 모드에서는 세 가지 5축 보정 옵션이 모두 활성화됩니다. 이를 통해 공작 기계의 기구학, 공작물 셋업 및 공구 길이에 관계없이 5축 공구경로를 생성할 수 있습니다.
그러나 기본 "3축" 모드에서는 대부분의 컨트롤러가 세 가지 5축 보정 옵션을 모두 비활성화합니다. 이로 인해 컨트롤러는 기계 기구학을 인식하지 못하는 일반적인 3축 컨트롤러처럼 동작합니다. 인덱싱된 3+2 공구경로를 생성하려면 로컬 좌표계(Heidenhain 평면 function, CYCLE 19)를 반드시 사용해야 합니다. 자세한 내용은 공구 방향 항목을 참조하십시오.공구 방향
Advanced axes limits control다축 작업에 사용 가능한 고급 축 리미트 제어 피처.
