적용 범위:

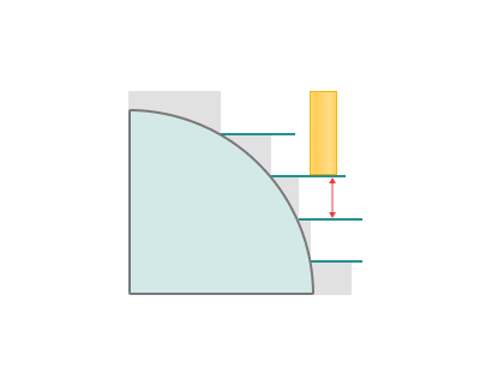

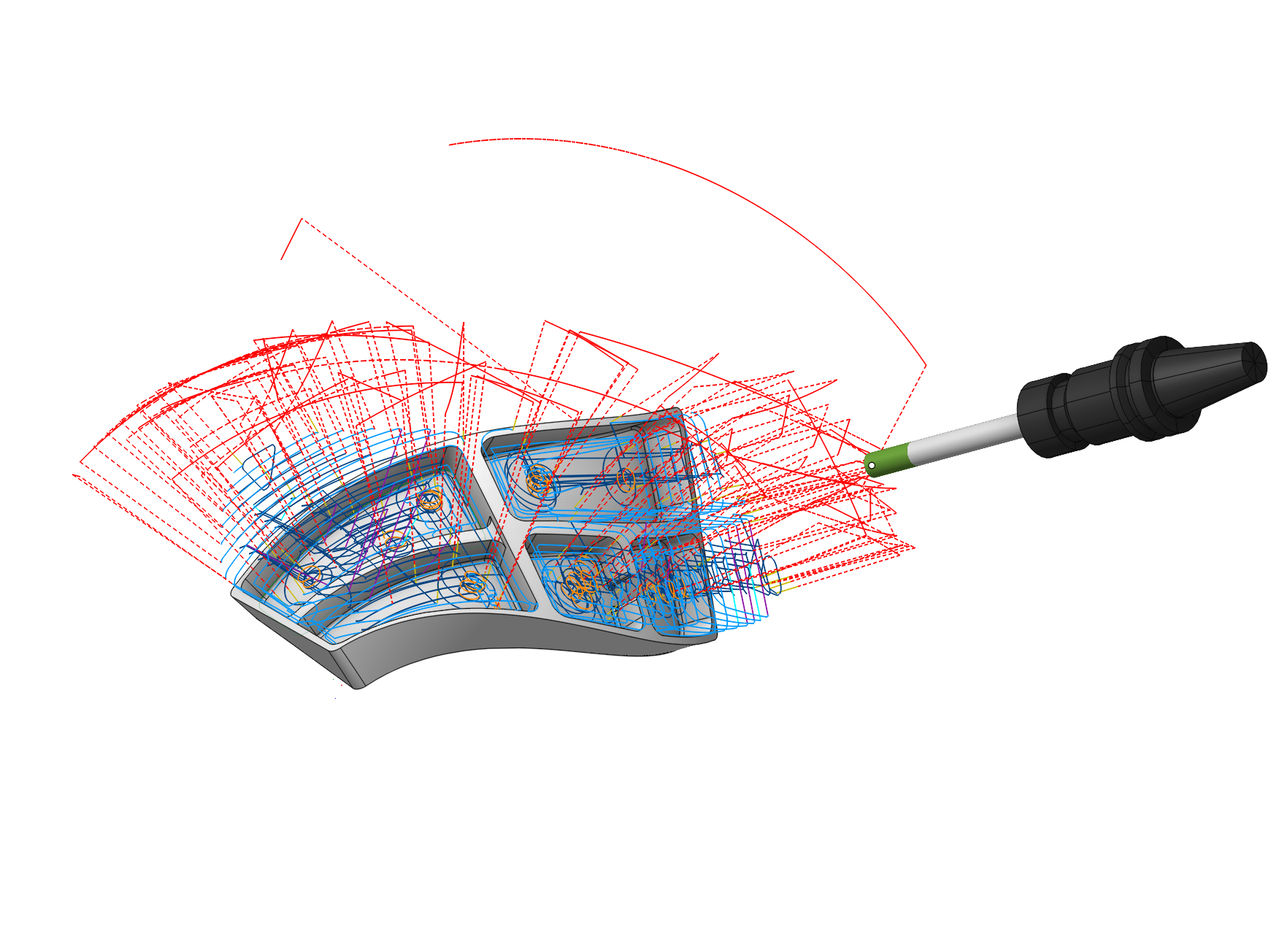

워터라인 작업을 기반으로 곡면 바닥이 있는 포켓의 특수 가공입니다.

작업 할당:

Floor surfaces. 제어 곡면. Typically defined by the 포켓 bottom.

작업 영역 곡선. 작업 영역은 황삭 및 정삭 밀링 가공 작업으로 가공해야 할 파트 영역을 정의하는 데 사용됩니다. 이 작업에서는 폐곡선 작업 영역만 적용 가능합니다. 자세히 보기 In this 작업, only a closed work zone is applicable. See 더보기

속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.

삭제. 목록에서 항목을 제거합니다.

제한. 제한 영역. 가공하지 않아야 할 영역을 제한할 수 있습니다. 자세히 보기See 더보기

전략:

링크/리드:

링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 공구 교환 점으로의 복귀가 포함됩니다. 좌표별 이동 순서, 이동 궤적, 변위량을 설정할 수 있습니다.

이송/속도:

이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값을 기준으로 자동 재계산됩니다. 자세히 보기

변환:

파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기

파트:

파트는 가우지 검사를 위한 공간을 정의하는 기하 요소의 그룹입니다. 자세히 보기

공작물:

작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기

고정구:

고정구에는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 지정됩니다. 자세히 보기
