평면 정삭 작업
적용 범위:

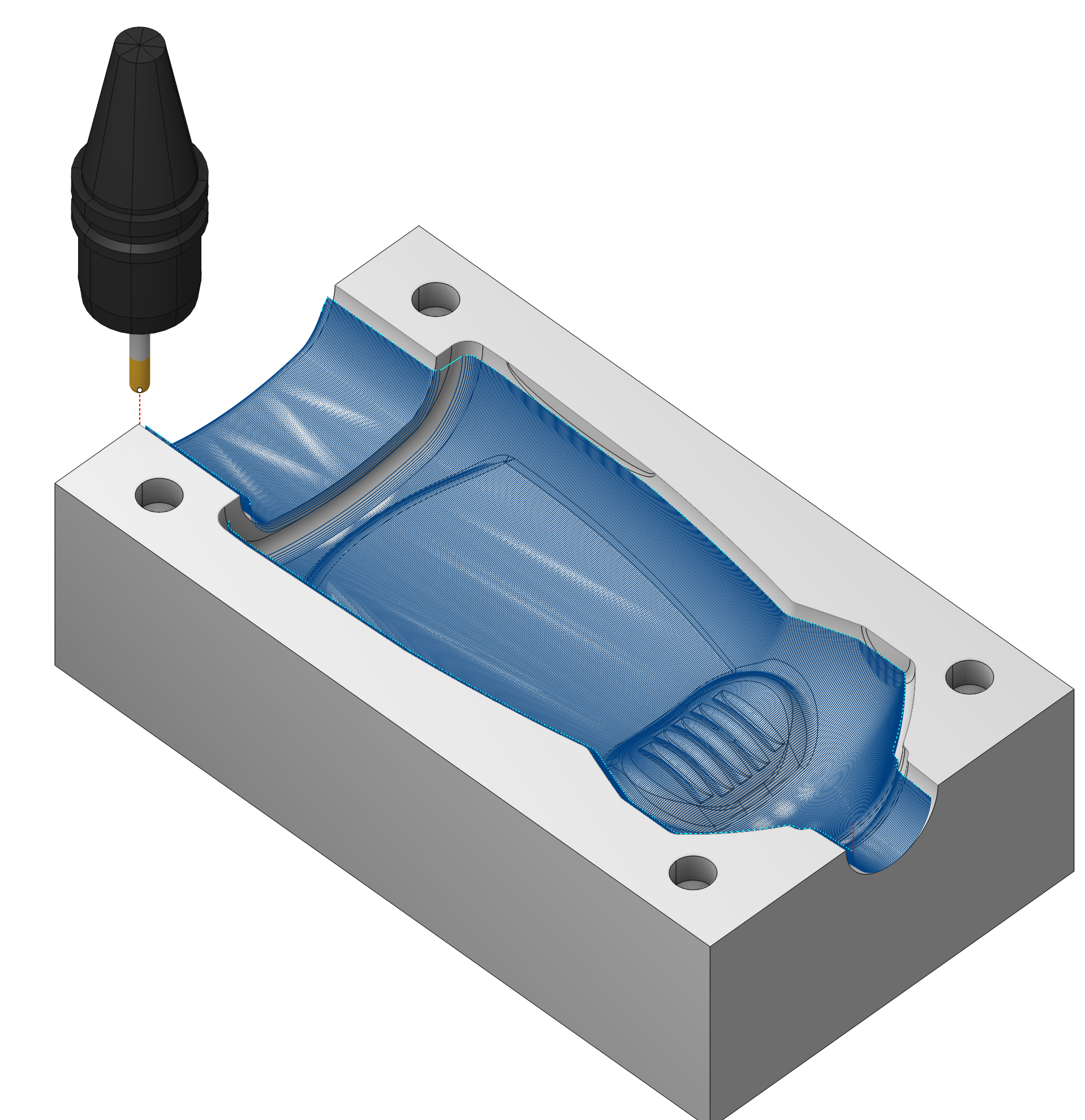

평면 정삭 작업은 모델 곡면의 완만한 영역과 수직에 가까운 영역(가파른 공구경로 방향)을 가공하기 위해 설계되었습니다. 나머지 영역의 추가 재가공에는 워터라인 작업(자세히 보기) 또는 첫 번째 작업의 공구경로에 수직인 방향의 다른 평면 작업을 사용하는 것이 좋습니다.See 더보기
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 설정하는 데 사용됩니다. 여기에는 장비 위의 파트 배치, 파트의 좌표계 등이 포함됩니다.자세히 보기
작업 할당:
면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택한 곡면을 기반으로 경로를 계산합니다.자세히 보기See 더보기
포켓. 일반적인 프리즘형 또는 선삭-밀링 파트는 많은 단순 형상으로 구성됩니다. 이 작업을 간소화하기 위해 3D 모델에서 파트 요소를 인식하고 작업 영역 및 가공 레벨과 같은 기본 작업 할당 항목으로 자동 변환할 수 있습니다.자세히 보기See 더보기
작업 영역. 작업 영역은 황삭 및 정삭 밀링 작업으로 가공해야 할 파트 영역을 정의하는 데 사용됩니다.자세히 보기See 더보기
제한 구역. 제한 영역. 시스템에서 작업 영역 외에 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다.자세히 보기작업 ZonesRestrict ZonesSee 더보기
최상단. 상단 레벨. 모델 요소로 상단 레벨을 지정합니다.자세히 보기See 더보기
최하단. 하단 레벨. 모델 요소로 하단 레벨을 지정합니다.자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 소재 여유량을 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 할 영역을 제한할 수 있습니다.자세히 보기See 더보기
전략:
스텝.

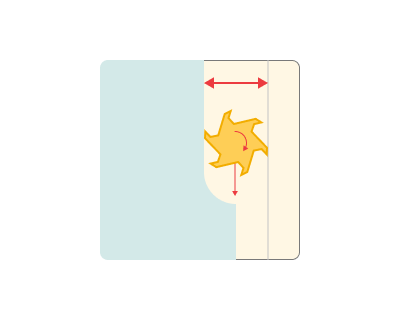

허용되는 최대 절삭 폭입니다.

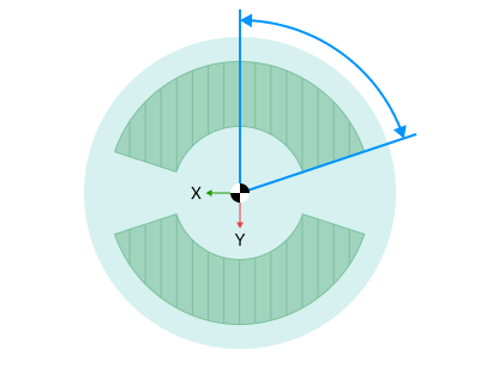

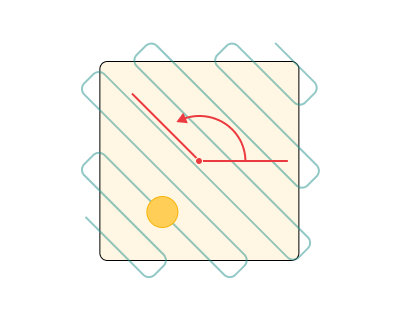

각도. 평면 작업의 절삭 각도 방향을 지정합니다.
스캘럽. 비활성화 시: 패스 간 간격은 스텝 파라미터만으로 계산됩니다.disabled :스텝
활성화 시: 가공 스텝은 주어진 최대 스캘럽 높이를 기준으로 자동 계산됩니다. 필요한 경우 원하는 스캘럽 높이를 달성하기 위해 공구 패스가 더 촘촘하게 생성됩니다.enabled: height of 스캘럽
가공 레벨.
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
밀링 유형
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 이를 통해 공구경로 계산 과정에서 필요한 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
정렬.
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 시 공구경로 패스의 순서를 제어합니다.

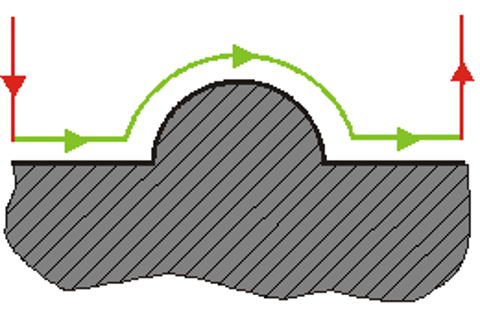

Upwards only. If disabled상향만. 비활성화 시: 공구는 상향 및 하향 양방향으로 이동할 수 있습니다.both in up and down
If enabled활성화 시: 공구는 상향으로만 이동할 수 있습니다. 필요한 경우 공구 패스가 분할되고 재연결됩니다.only upwards
작업 영역.
작업 할당 탭에서 처음 선택한 작업 영역의 추가 수정을 활성화합니다. 작업 영역
Surface Roll 유형. 곡면 롤링 유형. 곡면 롤링 방법입니다.

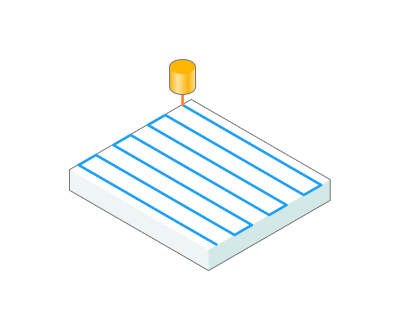

Surface only. It 가공 only on selected surfaces.

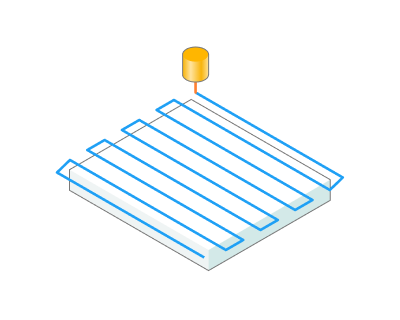

With edges. It 가공 on selected planes and with edges. 모서리 포함. 선택한 평면과 모서리를 함께 가공합니다. 모서리 포함 모드에서 결과 공구경로는 형상 생성 곡면의 가공 영역과 모서리 롤링 영역으로 구성됩니다. 이 모드는 예를 들어 양의 소재 여유량으로 모델을 가공할 때 모서리를 라운딩하는 데 사용할 수 있습니다.With edges

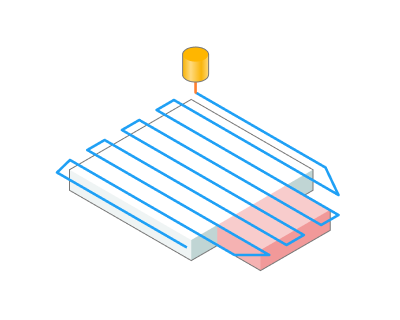

With restriction model. It 가공 on selected 평면,restriction and with edges. 제한 모델 포함. 선택한 평면, 제한 모델 및 모서리를 함께 가공합니다. 제한 모델 포함 모드를 사용하면 모델과 제한 모델의 모든 가공 및 롤링 영역이 결과 공구경로에 포함됩니다.With restricting model

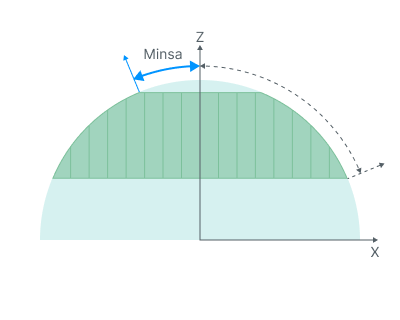

최소 slope angle. 최소 경사각. 시스템에서는 곡면의 법선과 수직 Z축 사이의 각도에 따라 모델 곡면 영역을 선택적으로 가공할 수 있습니다. 가공 범위는 최소 및 최대 경사각으로 정의할 수 있습니다.minimum

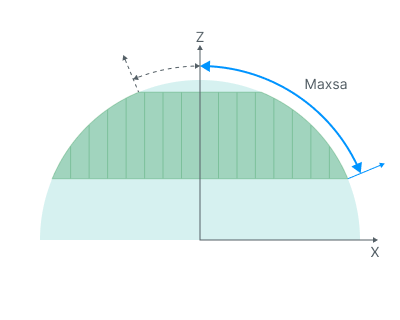

최대 slope angle. 최대 경사각. 시스템에서는 곡면의 법선과 수직 Z축 사이의 각도에 따라 모델 곡면 영역을 선택적으로 가공할 수 있습니다. 가공 범위는 최소 및 최대 경사각으로 정의할 수 있습니다.maximum

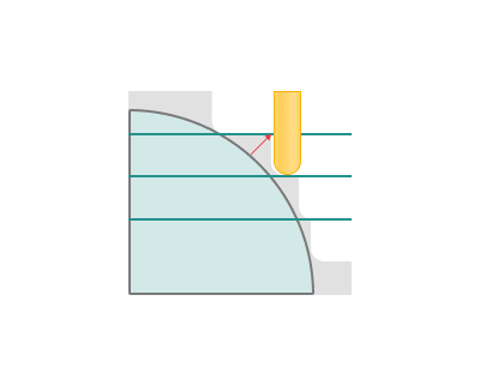

Frontal angle. 정면각. 정면각은 수평면에 투영된 공구 이동 방향과 절삭점에서의 곡면 법선 사이의 각도입니다.자세히 보기See 더보기
코너 스무딩.
공구 방향이 급격히 변경되면 밀링 제어장치가 회전 전에 감속한 후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이를 위해 시스템에는 모델의 내부 또는 외부 코너에 대해 정의된 반경을 사용하여 공구경로를 스무딩하는 기능이 있습니다.
트리밍.
Allows for the skipping of surfaces 아님 intended for 가공 and allows for the 연장 of the 공구경로 가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 일부 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기

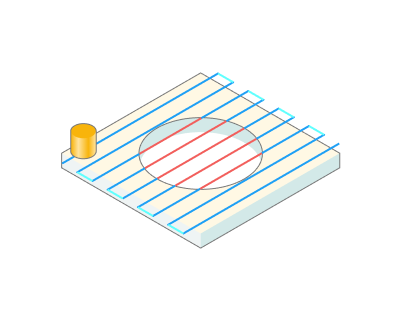

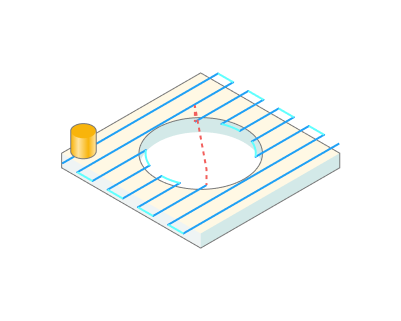

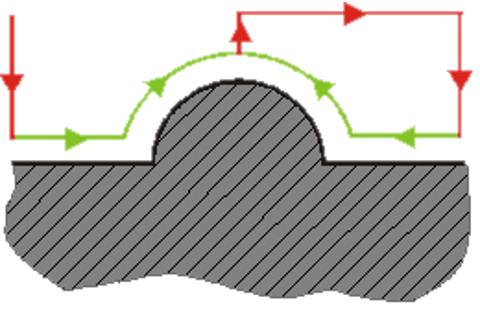

공백 capping. 갭 캡핑. 활성화 시, 절삭 방향을 따라 지정된 값보다 작은 갭을 직선으로 연결합니다.
링크/리드:
링크/리드 탭에서는 급속 이동의 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환 이동, 공구 교환점으로의 복귀가 포함됩니다. 좌표별 이동 순서, 이동 경로 및 변위량을 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 다양한 영역에 대한 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다.자세히 보기
변환:
작업 내에서 계산된 공구 경로의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기
고정구:
고정구에는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다.자세히 보기
