사용자 정의 벡터 기능 사용

Vectors allow to set the orientation of the 공구 at any 점 of the 윤곽. In order to have the ability to edit vectors you need to click 사용자 정의 공구 벡터 사용 .

작업 할당에 모서리 대신 5D 곡선이 추가된 경우, 기본적으로 하나의 고정 벡터만 사용할 수 있습니다. 동일한 버튼을 누르면 CAM 시스템이 자동으로 벡터를 설정합니다.

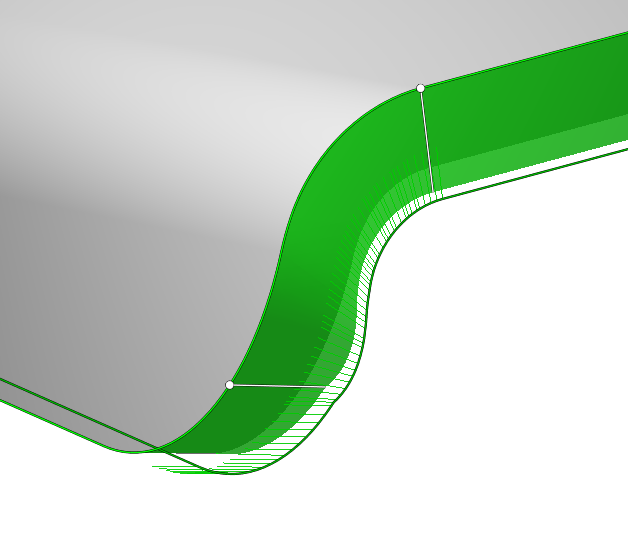

Using 사용자 정의 vectors allows you to edit the original 곡면 to be processed. Editing methods:

• 마우스 왼쪽 버튼을 누른 채로 벡터를 윤곽을 따라 이동할 수 있습니다.

• Ctrl 키를 누른 상태에서 동일한 작업을 수행하면, 복사된 벡터가 이동하고 원래 벡터는 제자리에 유지됩니다.

• 벡터를 클릭하면 인터랙티브 구체를 통해 방향을 편집할 수 있으며, 원래 곡면을 따라 및 가로지르는 두 개의 원이 있습니다(또는 두 각도 값을 변경할 수 있습니다).

• 전환 키를 누른 상태에서 마우스 왼쪽 버튼을 사용하면 파트 곡면의 특정 점을 향해 벡터를 정확히 틸트할 수 있습니다.

• 키보드의 삭제 키를 눌러 벡터를 삭제합니다.

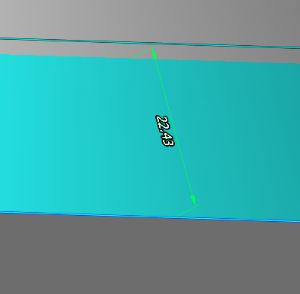

윤곽을 클릭하면 벡터의 높이를 편집할 수 있는 크기 조절기가 나타납니다. 이는 작업 편의성에만 영향을 줍니다.
