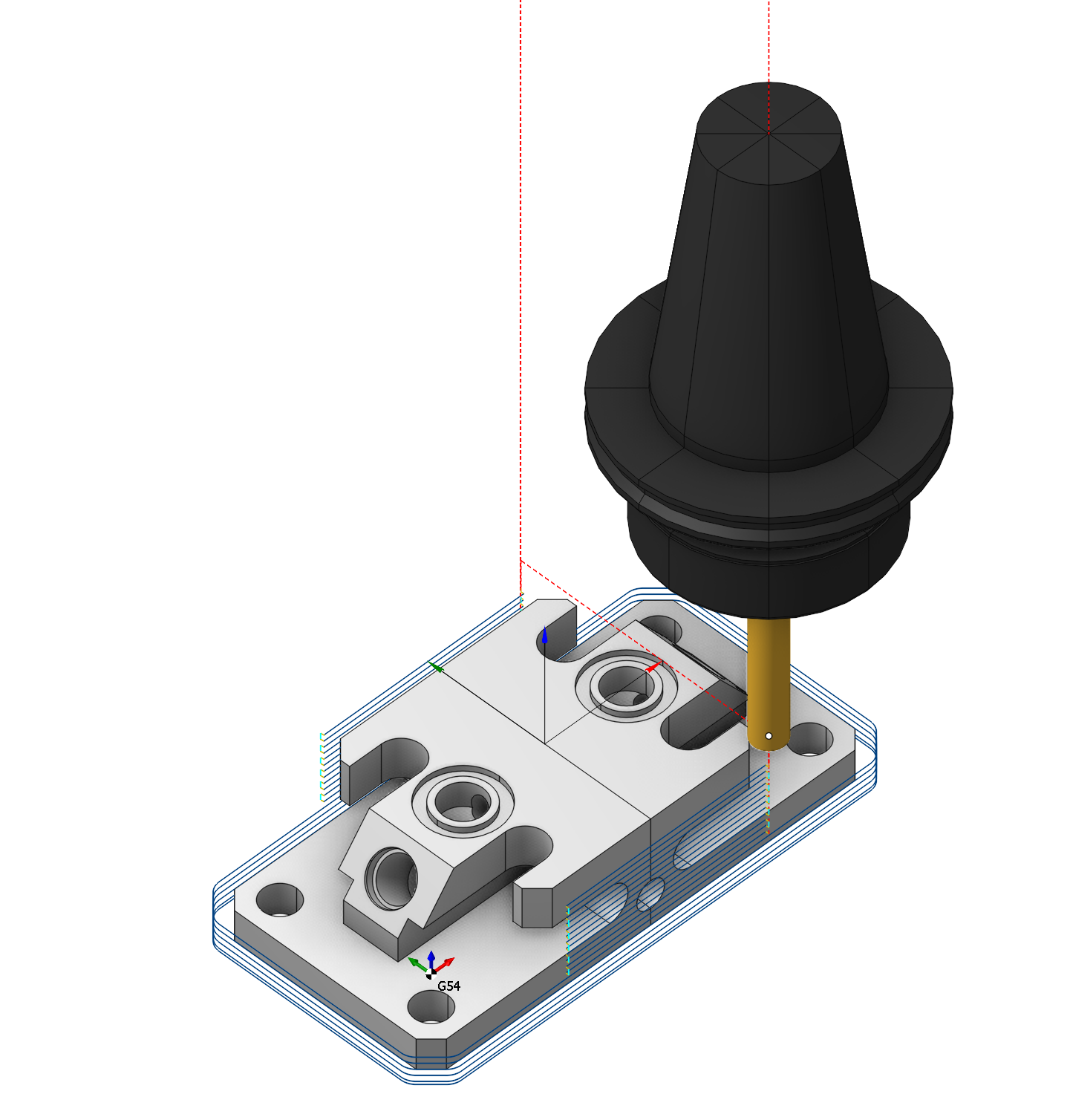

워터라인 정삭 작업
적용 분야:
워터라인 정삭 작업은 주요 곡면 영역이 수직에 가까운 모델 또는 파트를 가공할 때 좋은 결과를 제공합니다. 평탄한 영역의 정삭 가공에는 평면 작업을 사용해야 합니다. 자세히 보기.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 지정, 파트의 좌표계 등이 포함될 수 있습니다. 자세히 보기
작업 할당:
면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택한 곡면을 기반으로 경로를 계산합니다. 자세히 보기See 더보기
포켓. 일반적인 프리즘형 또는 선삭-밀링 파트는 많은 단순 형상으로 구성됩니다. 이 작업을 단순화하기 위해 3D 모델에서 파트 요소를 인식하고 작업 영역 및 가공 레벨과 같은 기본 작업 할당 항목으로 자동 변환할 수 있습니다. 자세히 보기See 더보기
작업 영역. 작업 영역은 황삭 및 정삭 밀링 작업으로 가공해야 하는 파트 영역을 정의하는 데 사용됩니다. 자세히 보기See 더보기
제한 구역. 제한 영역. 시스템에서 작업 영역 외에 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다. 자세히 보기작업 ZonesRestrict ZonesSee 더보기
최상단. 상단 레벨. 모델 요소별로 상단 레벨을 지정합니다. 자세히 보기See 더보기
최하단. 하단 레벨. 모델 요소별로 하단 레벨을 지정합니다. 자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 하는 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
깊이 스텝.
상단과 하단 레벨 사이에서 공구 축 방향으로 한 번의 패스에서 제거되는 재료입니다.상단하단 levels

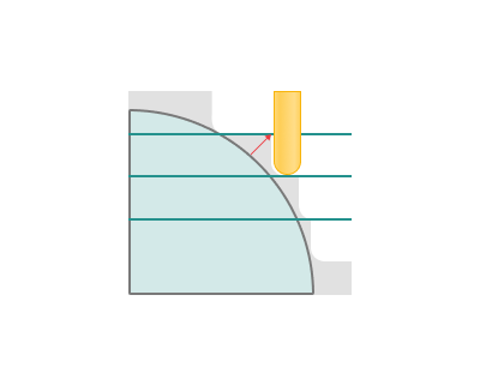

스캘럽. If disabled:스캘럽. 비활성화 시: 패스 간 거리는 깊이 스텝 파라미터로만 정의됩니다.깊이 단계
If enabled: 활성화 시: 주어진 최대 스캘럽 높이를 기반으로 가공 스텝이 자동으로 계산됩니다. 필요한 경우 원하는 스캘럽 높이를 달성하기 위해 공구 패스가 더 촘촘하게 생성됩니다.height of 스캘럽

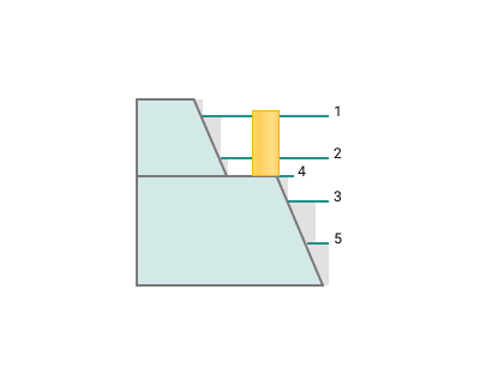

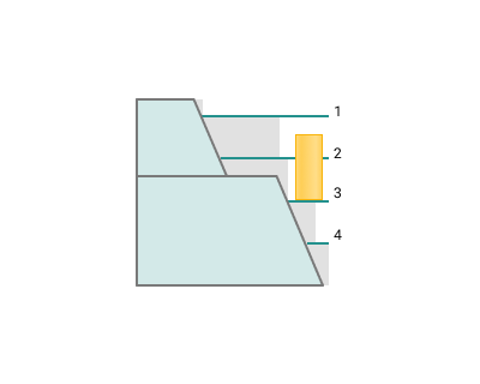

모두 제거 flats. 평면 정리. 평탄한 면에 추가 패스가 적용됩니다.
가공 레벨.
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
밀링 유형
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 이를 통해 사용자는 공구경로 계산 과정에서 필요한 밀링 유형(상향 또는 하향)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
정렬.
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 중 공구경로 패스의 순서를 제어합니다.

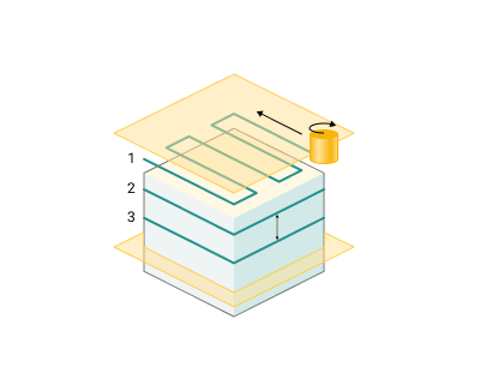

Downwards. 하향. 곡면 영역이 수직에 가까운 모델의 경우 하향 가공이 권장됩니다.downwards

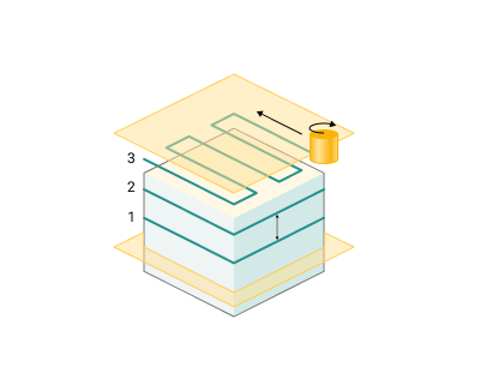

Upwards. 상향. 형상 생성 곡면이 수평에 가까운 모델에는 상향 가공이 권장됩니다.upwards
작업 영역.
작업 할당 탭에서 처음 선택한 작업 영역의 추가 수정을 활성화합니다. 일부 파라미터 그룹은 평면 정삭 작업과 유사하게 작동합니다. 자세히 보기작업 영역평면 finishing 작업. See 더보기
트리밍.
Allows for the skipping of surfaces
아님 intended for 가공
and allows for the 연장 of the 공구경로 가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
코너 스무딩.
공구 방향이 급격히 변경되면 밀링 제어장치는 회전 시작 전에 감속한 후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이를 위해 시스템에는 모델의 내부 또는 외부 코너에 대해 정의된 반경을 사용하는 공구경로 스무딩 기능이 있습니다.
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후 퇴피, 작업 패스 간 전환, 공구 교환 지점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 경로 및 변위 크기를 구성할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자를 통해 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 다양한 영역에 대한 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다. 자세히 보기
변환:
작업 내에서 계산된 공구 경로의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다. 자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
