5D 윤곽 및 6D 윤곽 작업
적용 범위:

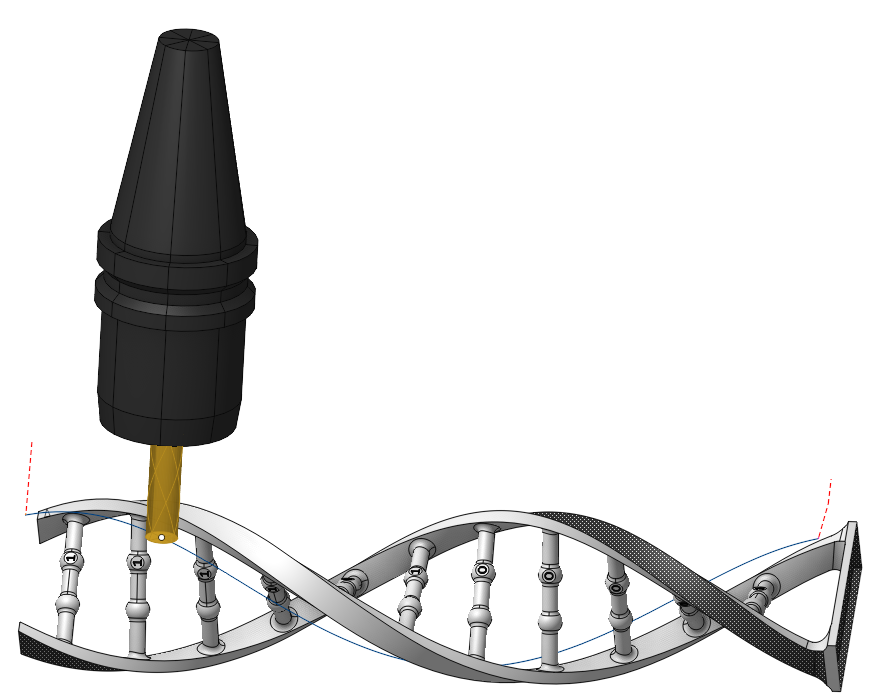

이 작업은 임의의 공간 곡선을 따라 연속적인 5축 공구경로를 생성합니다. 선택한 곡선을 따라 단일 공구경로를 구성하거나, 선택한 곡면의 여러 등파라미터 선을 따라 패스를 생성하고, 지정된 곡선을 따라 다중 레벨 가공을 수행할 수 있습니다. 다양한 공구 방향 전략을 선택할 수 있으며, 곡선을 따라 각 점의 벡터를 편집하여 자동 또는 수동으로 조정할 수 있습니다. 작업 generates a continuous for any spatial curves, It allows for both a single 공구경로 construction along a chosen 곡선 and passes along several isoparametric lines of a selected 곡면, as well as conducting multi-level processing along a specified 곡선. It offers a wide 선택 of 공구 orientation strategies, adjustable automatically or manually by editing vectors at each 점 along the 곡선.
작업 지정에서 지정된 곡선에 대해 각 점의 공구 방향 벡터를 수정하고, 곡선을 따른 공구 이동 방향을 변경하며, 가공 면을 변경하고, 공구 반경을 보정하며, 점 간 공구 방향 벡터 변경을 위한 보간 방법을 선택하고, 소재를 설정할 수 있습니다.
작업 지정:

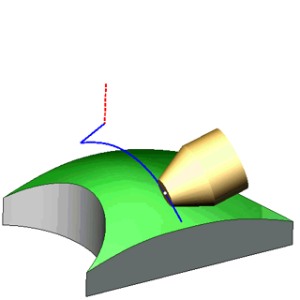

모서리/커브 on Surface. 작업 영역 모서리/곡면 위의 곡선. 작업 지정은 파트의 모서리 또는 임의의 곡선으로 구성됩니다. 공구의 현재 방향이 곡선 점에서의 벡터를 결정합니다. 공구 접촉점은 곡선 속성과 선택한 공구 방향 전략에 따라 지정된 곡선을 따라 이동합니다. 자세히 보기 . The 공구's current orientation determines vectors at the 곡선 points. . The 공구 contact 점 will move along the specified 곡선 based on the 곡선 properties and the chosen 공구 orientation strategy. See 더보기
5D 곡선. 시스템은 임의의 곡선을 파트 곡면에 투영하여 5축 공구 경로를 생성합니다. 이 경우 공구 접촉점은 곡면에 접촉하며 이동합니다. 패스는 소재 또는 레벨에 따라 곡선에서 이동할 수 있습니다. 공구 축은 곡면에 수직으로 위치합니다. 자세히 보기
드라이브 면. 등파라미터 선을 따라 작업 패스를 생성하는 데 사용할 수 있습니다. 곡면의 등파라미터 곡선은 곡면의 생성 방식에 따라 달라지며 곡면의 토폴로지를 반영합니다. 다양한 필릿을 이 방법으로 효과적으로 가공할 수 있습니다. 자세히 보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 제한 영역. 가공하지 않아야 하는 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
공구 접촉점.
공구 접촉점(TCP)은 가공 작업 중 공구와 공작물 곡면 또는 기하학적 요소 간의 주요 접촉 지점을 정의하는 절삭 공구 상의 특정 위치입니다.
The parameters of this 그룹 are the same as in the 5D Surfacing 작업 . See 더보기.
공구 방향:
공구 축 방향을 제어합니다. 이 기능의 주요 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.5D Surfacing 작업See 더보기.
Incline 형상 공구. Tilts the 공구 so its working side touches the 가공 곡면 during 공구경로 traversal.
회전 각도 제한:
이 옵션은 축에 대한 공구의 각도 위치 제한값을 지정합니다. 회전 각도 제한의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
패스:
지정된 곡선을 기준으로 추가 작업 패스를 생성할 수 있습니다. 패스는 곡면의 법선 방향으로 이동합니다. 플랭크 공구 방향이 선택된 경우 이동 방향을 선택할 수 있습니다.

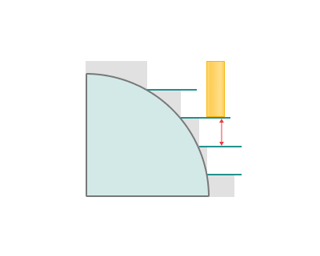

스텝. 상단 레벨과 하단 레벨 사이에서 한 패스에 제거되는 재료입니다. 스텝은 길이 단위의 두께, 공구 직경의 백분율 또는 패스 횟수로 지정할 수 있습니다.상단하단 높이스텝

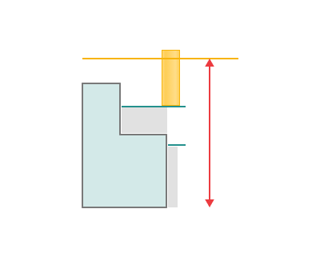

상단 레벨. 황삭 패스로 제거해야 하는, 지정된 곡선에서 측정된 최대 소재를 정의합니다. from the specified 곡선

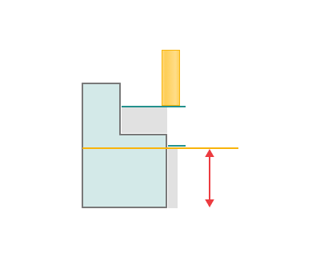

하단 레벨. 가공 곡면에서 마지막 패스까지의 거리를 정의합니다. 값이 양수이면 공구는 지정된 거리만큼 공작물 재료 외부의 경로를 따라 이동합니다. 값이 음수이면 공구는 지정된 깊이만큼 파트 재료를 절삭합니다. If the value is positive, the 공구 will follow a 경로 outside the 공작물 재료 at the specified distance If the value is negative, the 공구 will cut the 파트 재료 at the specified depth.

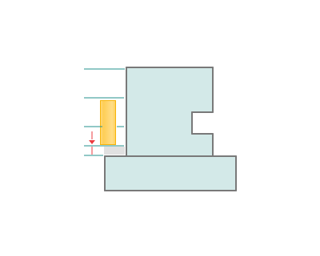

Z Cleanup.Z 정삭. 이 기능은 하단 레벨에서 파라미터에 지정된 거리만큼 떨어진 위치에 새 패스를 추가합니다.최하단
방향. With the 측면 공구 orientation strategy active, you can select the direction for laying out rough passes.
곡면 법선 방향. 패스 배치가 곡면의 법선 방향을 따릅니다.
공구 축 방향. 패스 배치가 공구 축 벡터를 따릅니다.
코너 스무딩:
공구 방향이 급격히 변경되면 밀링 제어 장치가 회전 시작 전에 감속한 후 다시 가속합니다. 이로 인해 진동과 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이를 위해 시스템에는 모델의 내부 또는 외부 코너에 대해 정의된 반경을 사용하는 공구경로 스무딩 기능이 있습니다. 이 기능의 주요 파라미터는 2D 윤곽 가공 작업과 동일합니다. 자세히 보기.2D 윤곽 가공 작업See 더보기.
연속 축 방향 이동:
플랭크 공구 방향 전략을 사용할 때 지정된 곡선을 기준으로 경로를 따라 공구의 축 방향 변위가 부드럽게 변하는 공구경로를 생성할 수 있습니다.
내부 가공.
이 파라미터를 사용하면 파트의 내부 곡면을 가공(공구경로를 파트의 내부 곡면에 투영)할 수 있습니다. 이 파라미터 그룹은 5D 곡면 가공 작업과 동일하게 작동합니다. 작업 영역 섹션. 자세히 보기
정렬:
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 중 공구경로 패스의 순서를 제어합니다.
오프셋을 적용하여 파트에 공구경로 투영:
파트 곡면을 기준으로 공구경로 생성 방법을 결정합니다. 이 기능의 파라미터는 2D 윤곽 가공 작업의 전략 탭, 변환 항목과 동일합니다. 자세히 보기.
트리밍:
Allows for the skipping of surfaces 아님 intended for 가공 and allows for the 연장 of the 공구경로 가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 트리밍의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기. The parameters of 트리밍 are the same as in the Waterline 황삭 작업 . See 더보기.
링크/리드:
링크/리드 탭에서 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작 시 진입, 최종 절삭 동작 후 퇴피, 작업 패스 간 전환, 공구 교환 지점으로의 복귀가 포함됩니다. 좌표별 이동 순서, 이동 궤적 및 변위 크기를 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 다양한 영역에 대한 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값에 따라 재계산됩니다. 자세히 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구에는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 지정됩니다. 자세히 보기
참조:
5-축 밀링 of the ruled surfaces by the flank of the 밀링
