드라이브 면 파라미터
적용 범위:

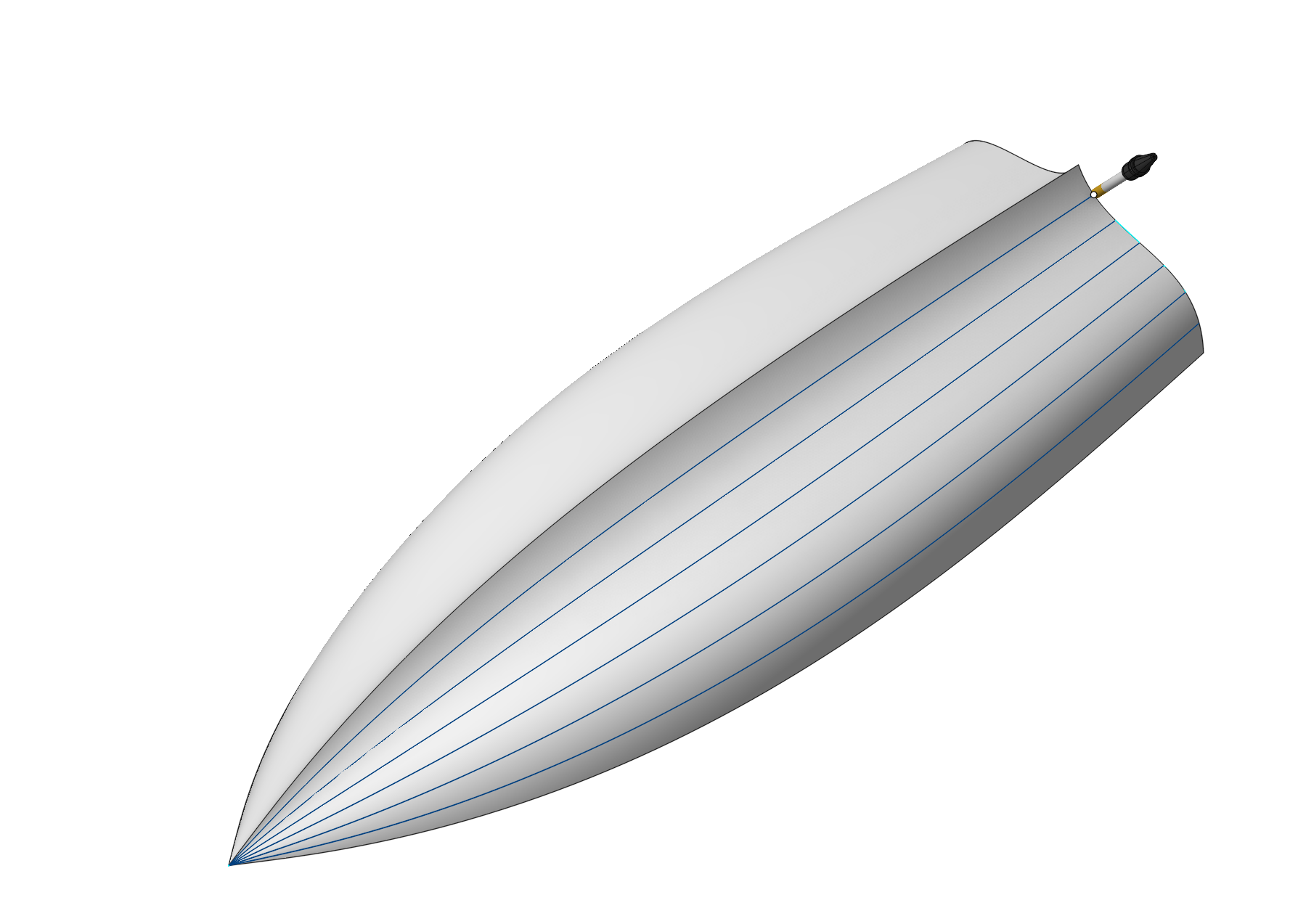

귀하 can u se 드라이브 면 for creating work passes along isoparametric lines. 드라이브 면을 사용하여 등파라미터 직선을 따라 가공 패스를 생성할 수 있습니다. 곡면의 등파라미터 곡선은 곡면의 생성 방식에 따라 달라집니다. 일반적으로 등파라미터 곡선은 곡면의 토폴로지를 반영하므로 가공 패스로 매우 유용합니다. 다양한 필릿을 이 방식으로 효과적으로 가공할 수 있습니다. 등파라미터 직선을 사용하려면 6D 윤곽 가공 작업의 작업 할당에 곡면을 포함하십시오. 이를 위해 원하는 곡면을 선택한 후 드라이브 면 버튼을 클릭합니다. 유사한 파라미터화를 가진 여러 면을 선택하고 드라이브 면 버튼을 한 번 클릭하여 목록에 추가하면 해당 면들이 함께 가공됩니다. 포함 surfaces in the 작업 Assignment of the 6D 윤곽 가공 작업 if you plan to use their isoparametric lines
항목 속성:
기본 정보:
이름. 작업 할당 목록에 표시될 항목의 이름을 지정합니다. Specify a name for the 항목's appearance in the 작업 Assignment list.
소재. 이 기능은 거친 가공 및 정삭 패스를 가공 곡면에서 지정된 값만큼 이동시킵니다. 값이 양수이면 공구가 지정된 거리만큼 공작물 재료 바깥쪽 경로를 따라 이동합니다. 값이 음수이면 공구가 지정된 깊이만큼 파트 재료를 절삭합니다.
선택 수. 선택된 항목의 수입니다.
드라이브 면 파라미터:

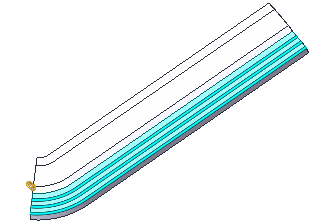

Alternate Streamline.스트림라인 전환. 이 기능은 패스 방향을 직교 방향으로 변경합니다.

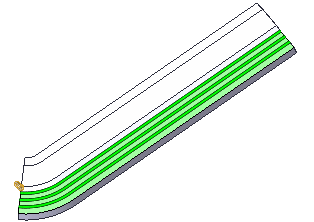

Alternate 전면 측면.앞면 전환. 이 기능은 가공되는 곡면의 면을 뒷면으로 변경합니다. changes the machined side of 곡면 to the back one
스텝 Method. 귀하 can select a method for setting distances between isoparametric curves.
개수. 텍스트 필드에 드라이브 면 내의 등파라미터 직선 수를 입력합니다.
거리. 텍스트 필드에 등파라미터 직선 간의 거리를 입력합니다.
스캘럽. 텍스트 필드에 원하는 스캘럽 값을 입력합니다.
커브 Distribution곡선 배분. 이 옵션은 CAM 시스템이 드라이브 면에 등파라미터 곡선을 생성하는 방식을 제어합니다:Drive 면
시작점에서. 첫 번째 곡선이 곡면의 왼쪽 모서리에 배치되고 나머지 곡선은 첫 번째 곡선의 오른쪽으로 배열됩니다.
끝점에서. 첫 번째 곡선이 곡면의 오른쪽 모서리에 배치되고 나머지 곡선은 첫 번째 곡선의 왼쪽으로 배열됩니다.
중심에서. 첫 번째 곡선이 곡면의 중앙에 배치되고 나머지 곡선은 그 좌우로 배열됩니다.
자동. 곡선 배치 방식은 가공 방법과 공구 축 방향에 따라 CAM 시스템이 자동으로 결정합니다.
항목 구성.
항목에 포함된 모델의 구성 요소 목록입니다.
삭제. 항목에서 선택한 구성 요소를 삭제할 수 있습니다.
모두 제거모두 삭제. 항목에서 모든 구성 요소를 삭제할 수 있습니다.
참고 항목:
6D 윤곽 작업D 윤곽 작업
