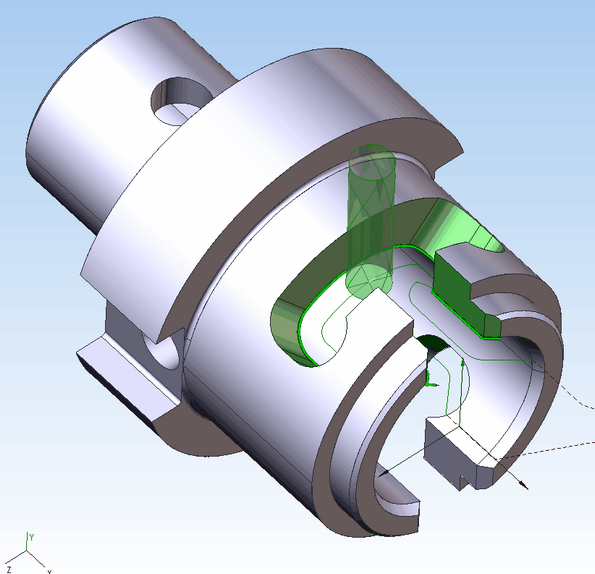

밀의 측면을 이용한 룰드 곡면의 5축 밀링 가공

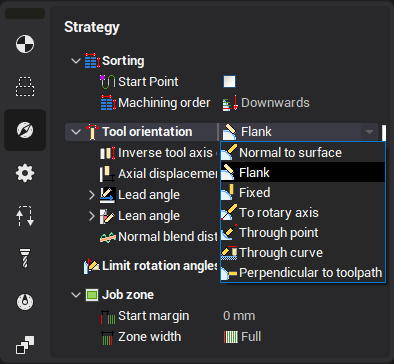

<공구 접촉 type> 파라미터를 <측면> 위치로 설정하면 밀의 측면으로 룰드 곡면을 가공할 수 있습니다. <반전 공구 축 direction> 체크박스는 공구 축 방향을 반대로 변경합니다. <축 displacement>는 공구 축 방향의 추가 이동량을 정의합니다.
작업 지정은 파트의 모서리 또는 임의의 곡선으로 구성됩니다. 마우스 포인터를 가져갔을 때 모서리가 강조 표시되지 않으면 필터 패널에서 모서리 선택 버튼이 눌려 있는지 확인하십시오(곡선도 동일). 버튼이 눌린 상태여야 합니다. the same applies to curves
모서리 선택 필터 버튼이 눌린 상태인데도 모서리가 강조 표시되지 않으면 면을 봉합(봉합)하십시오.sew

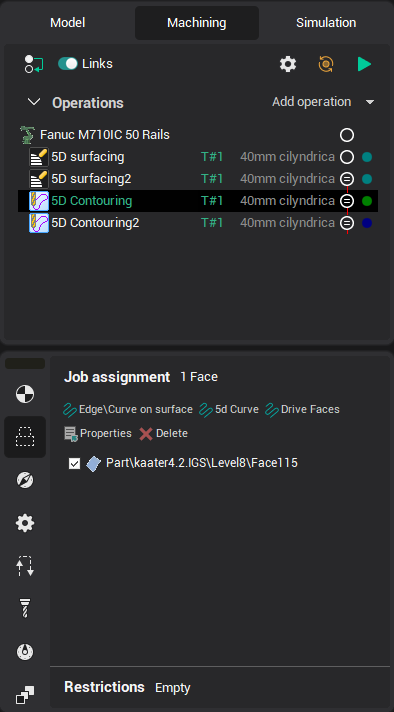

연결된 모서리 세트를 한 번의 패스로 가공해야 하는 경우, 화면에서 모서리를 함께 선택한 후 <표면의 모서리/커브> 버튼을 한 번 클릭하여 작업 지정 목록에 추가해야 합니다. 이 경우 모서리들이 하나의 항목으로 결합되어 전체로서 가공됩니다. 모서리를 목록에 개별적으로 추가하면 연결되어 있더라도 별도로 가공됩니다. Ctrl 키를 누른 채로 화면에서 여러 객체를 동시에 선택할 수 있습니다.

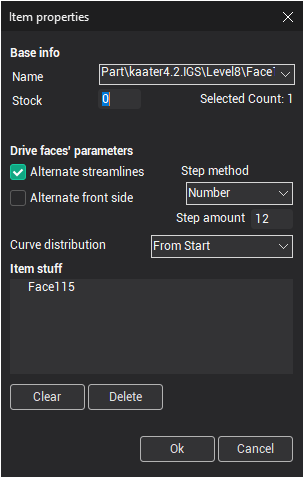

가공 방향과 측면은 항목 속성 창에서 변경할 수 있습니다. 항목을 선택하고 속성 버튼을 클릭하여 창을 여십시오.
참조:
