곡선 파라미터
적용 분야:
6D 윤곽 작업은 두 가지 유형의 작업 지정 라인을 사용하여 경로를 생성할 수 있습니다:

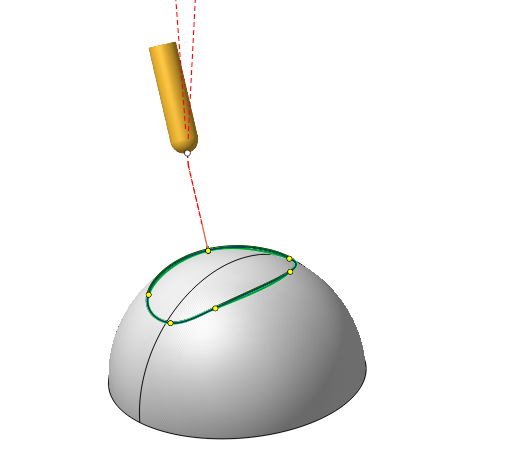

5D 커브. 시스템이 파트 곡면 위의 임의 곡선을 투영하여 5축 공구 경로를 생성합니다. 이 경우 공구 끝이 곡면에 접촉한 상태로 이동합니다. 투영 대상이 될 곡면 또는 바디를 작업의 파트로 지정합니다.
모서리/곡면 위의 곡선. 모서리/곡면 위의 곡선. 작업 지정은 파트의 모서리 또는 임의의 곡선으로 구성됩니다. 마우스 포인터를 가져갔을 때 모서리가 강조 표시되지 않으면 필터 패널에서 모서리 선택 버튼이 활성화되어 있는지 확인하십시오(곡선도 동일). 버튼이 눌려 있어야 합니다.
모서리 선택 필터 버튼이 눌려 있는데도 모서리가 강조 표시되지 않으면 면을 선택하십시오. 연결된 모서리 세트를 한 패스로 가공해야 하는 경우, 화면에서 함께 선택한 후 모서리/곡면 위의 곡선 버튼을 한 번 클릭하여 작업 지정 목록에 추가해야 합니다. 이 경우 모서리들은 하나의 항목으로 결합되어 전체로 가공됩니다. 모서리를 목록에 개별적으로 추가하면 연결되어 있더라도 별도로 가공됩니다. 화면에서 여러 객체를 동시에 선택하려면 Ctrl 키를 누른 채로 클릭하십시오. 이 옵션은 밀링 공구의 측면으로 곡면을 가공해야 할 때 가장 많이 사용됩니다. 이 경우 가공할 곡면의 하단 모서리를 작업 지정으로 선택할 수 있습니다.
항목 속성:
기본 정보:
이름. 작업 지정 목록에 표시될 항목의 이름을 지정합니다.
소재. 이 기능은 황삭 및 정삭 패스 모두를 가공 곡면에서 지정된 값만큼 이동시킵니다. 값이 양수이면 공구는 지정된 거리만큼 공작물 재료 외부의 경로를 따라 이동합니다. 값이 음수이면 공구는 지정된 깊이만큼 파트 재료를 절삭합니다.
선택된 항목 수. 선택된 항목의 수입니다.
곡선 투영 파라미터:
방향 반전.방향 반전. 이 기능은 곡선을 따른 공구경로 방향을 변경합니다.
전면 전환. 모서리/곡선은 두 개의 서로 다른 곡면과 관련될 수 있습니다. 이 버튼을 누르면 두 곡면 중 하나로 전환할 수 있습니다.
속성:
CAM 시스템의 6D 윤곽 가공 작업이 갖는 중요한 장점은 곡선을 따른 공구 이동 파라미터를 조정할 수 있는 포괄적인 피처 세트입니다 . 그래픽 창이나 대화 상자에서 이러한 파라미터를 대화형으로 편집할 수 있습니다.

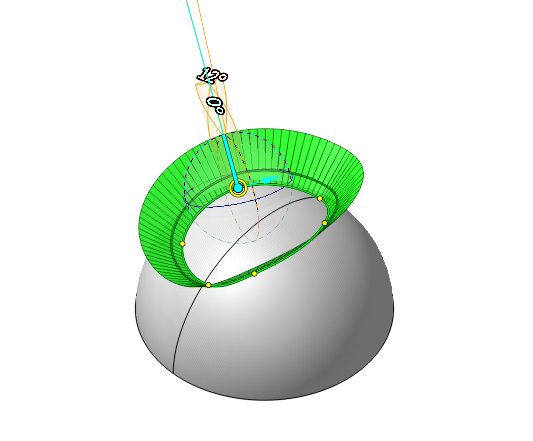

그래픽 창에서 선택한 곡선을 따른 점들에서 공구 방향을 결정하는 벡터를 조정할 수 있습니다 . 다음과 같은 방법으로 수행할 수 있습니다:

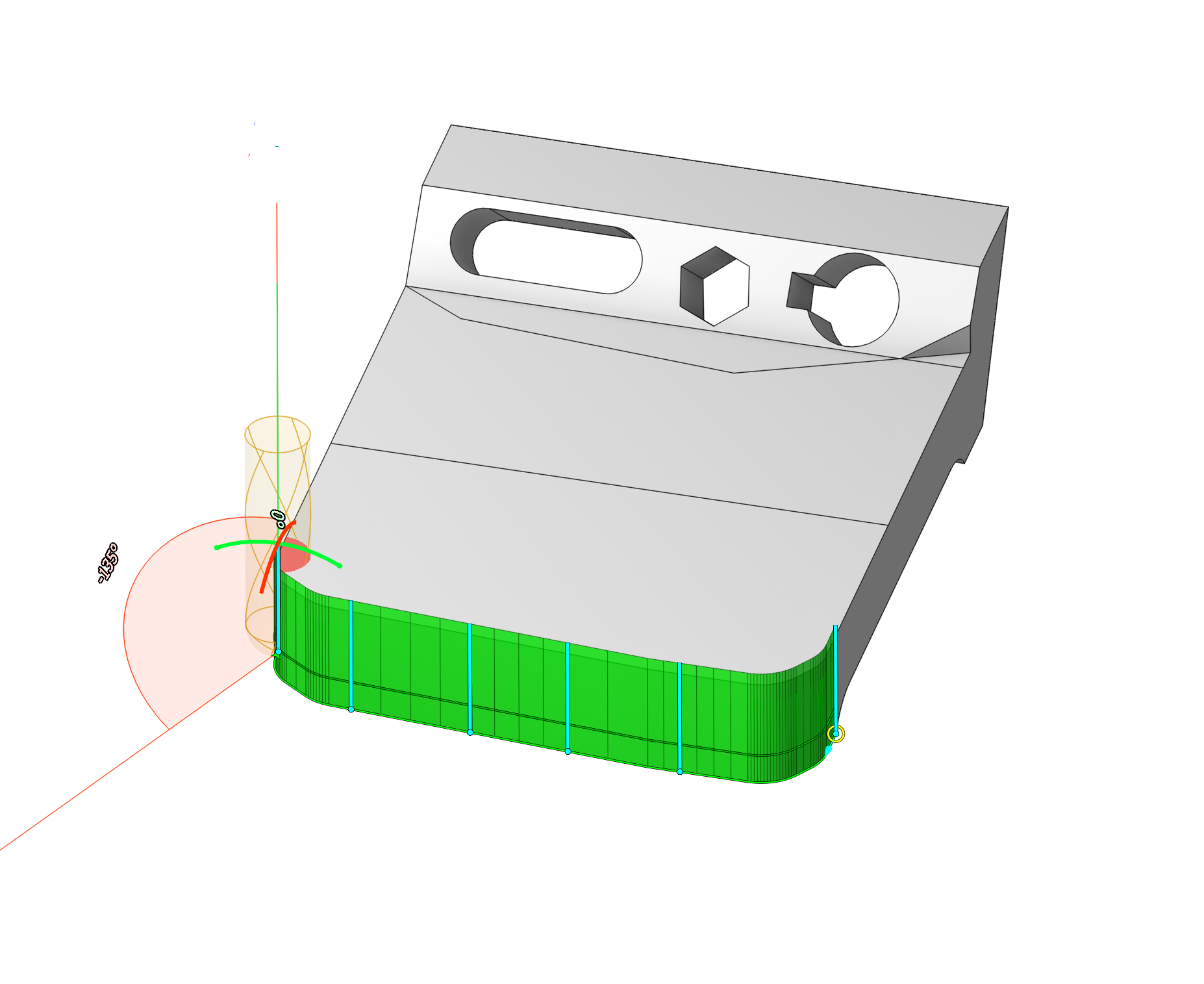

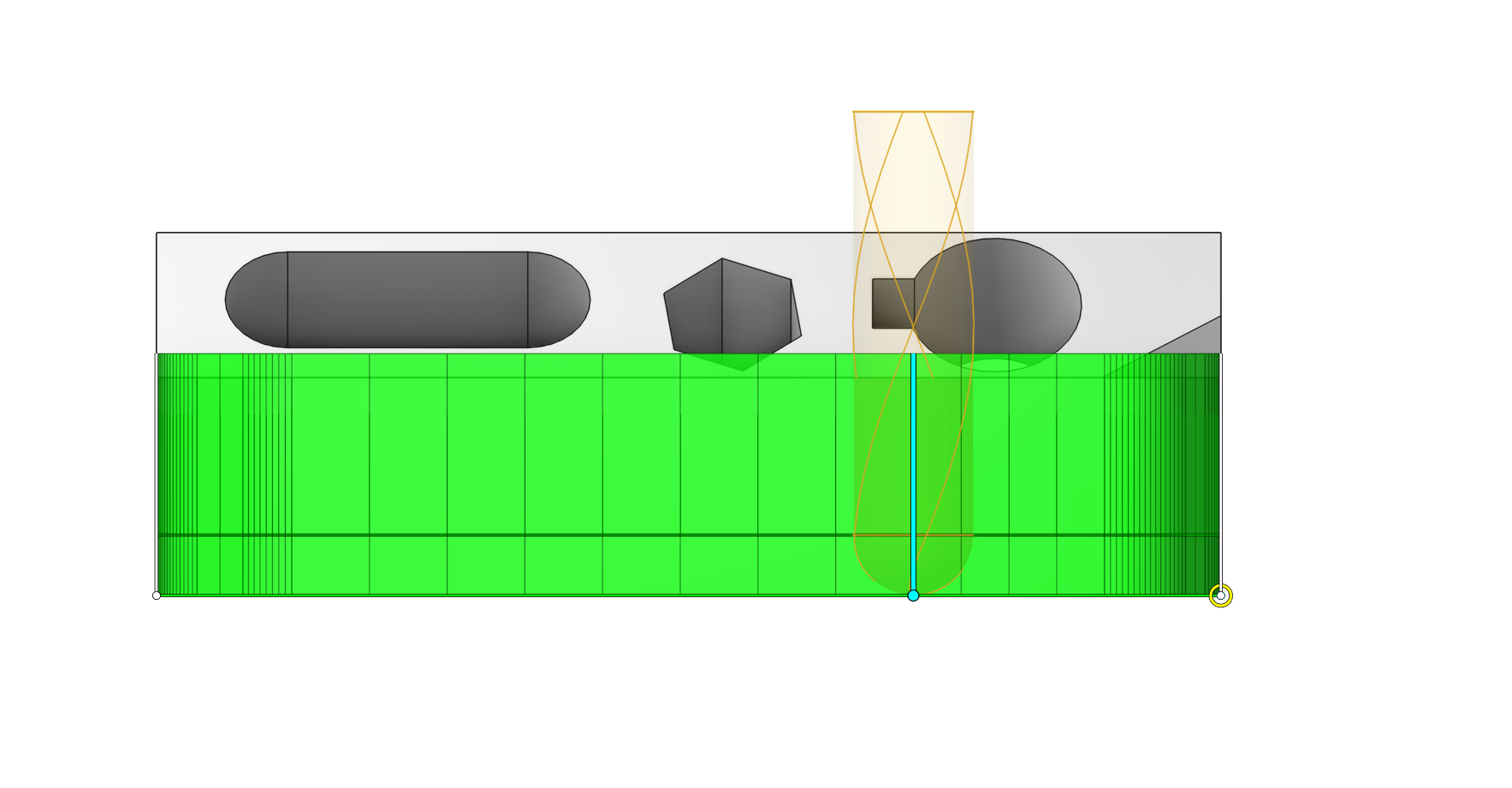

곡선 위의 점을 클릭하고 마우스 왼쪽 버튼을 누른 채로 벡터를 윤곽을 따라 이동시킬 수 있습니다.
Ctrl 키를 누른 상태에서 동일한 작업을 수행하면 복사된 벡터가 이동하고 원래 벡터는 그 자리에 유지됩니다.

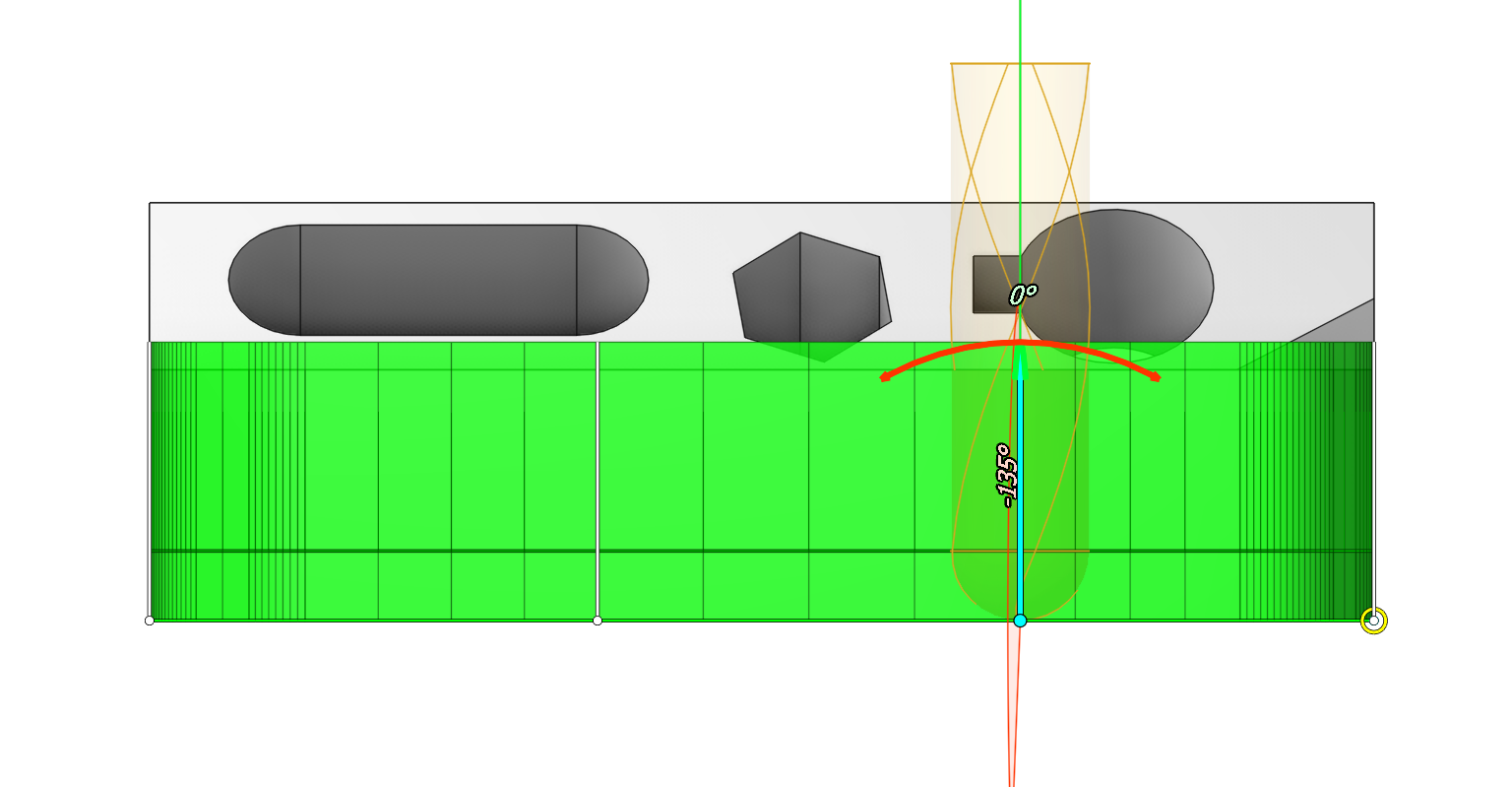

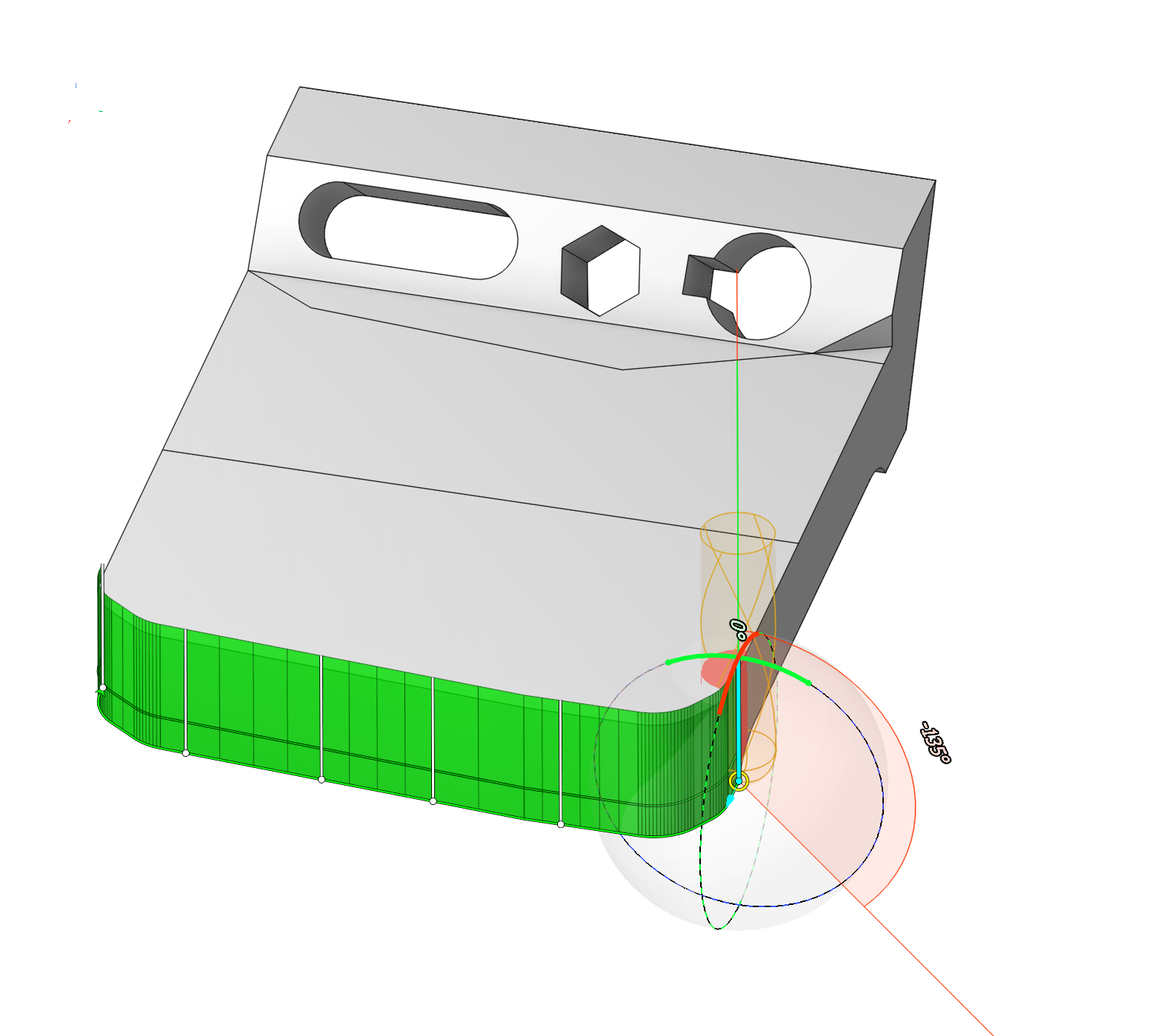

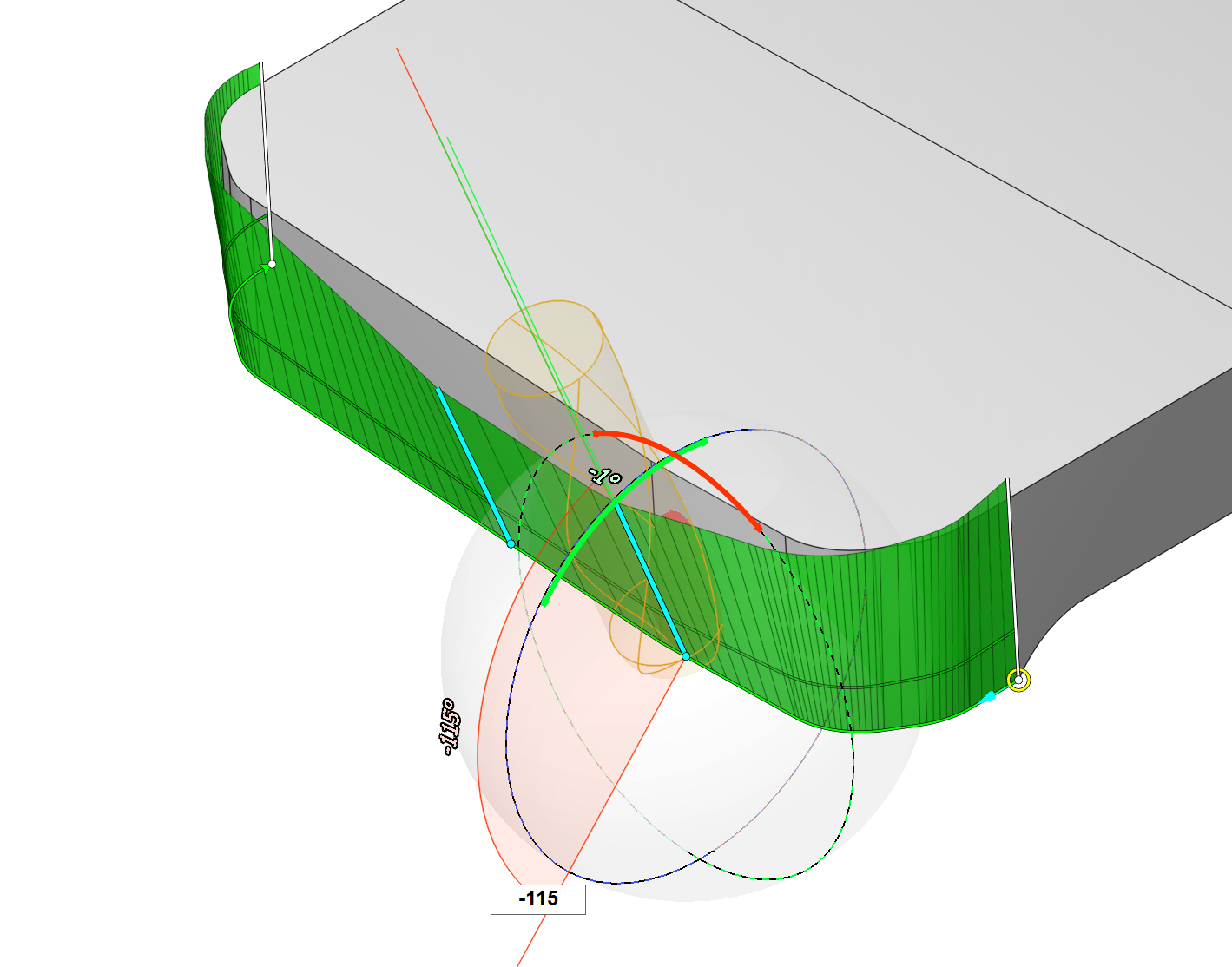

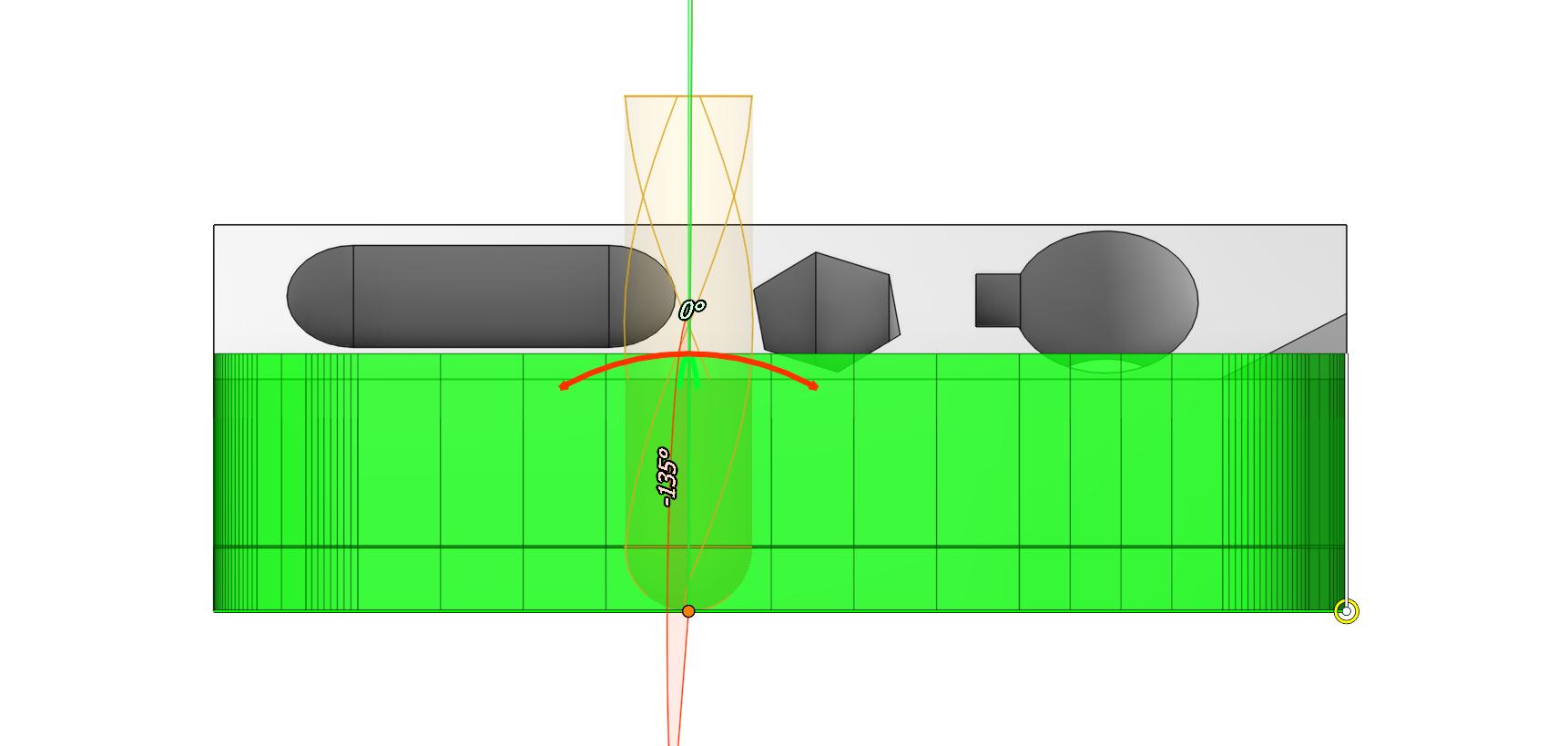

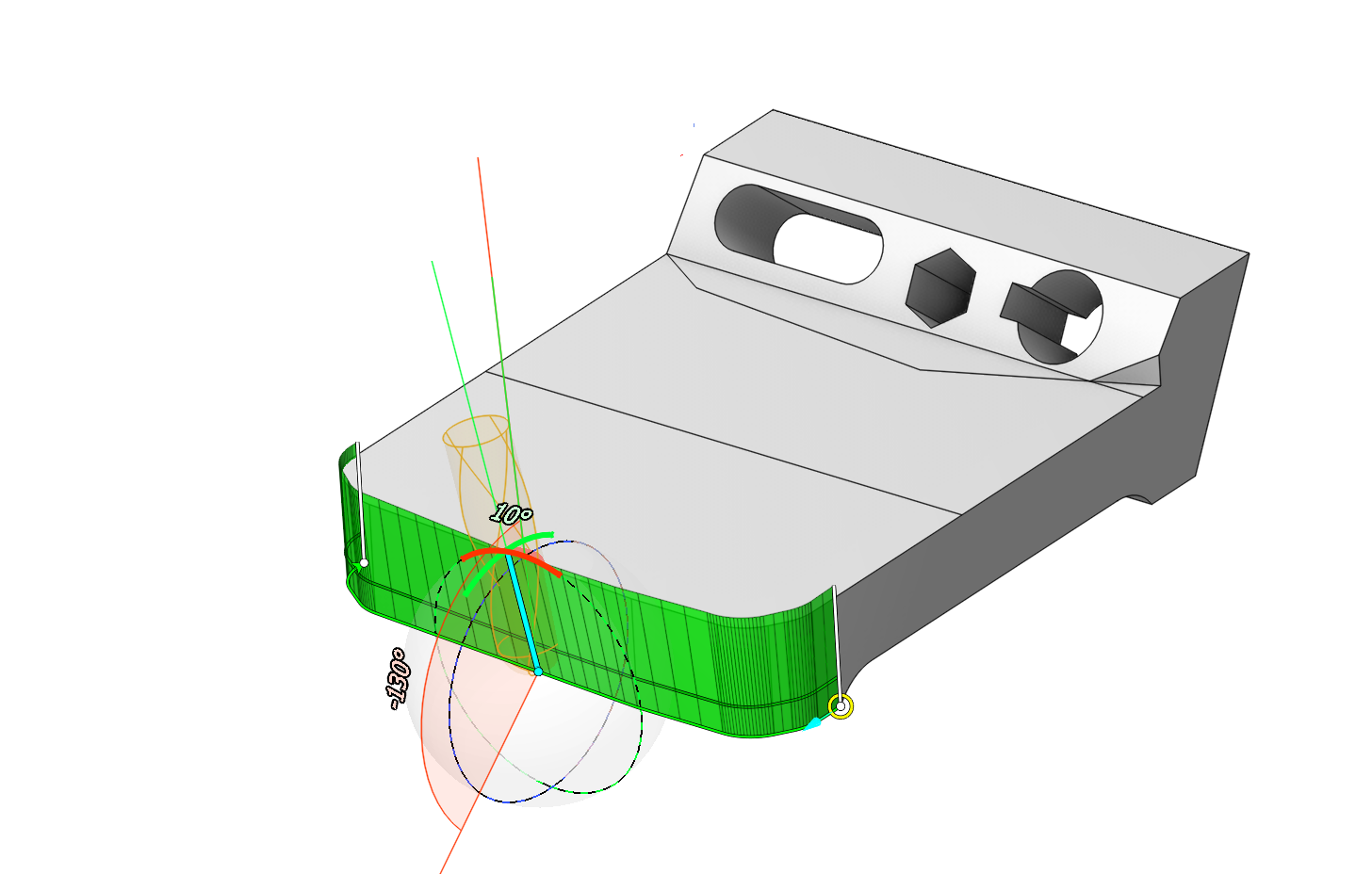

벡터를 클릭하면 대화형 구체를 통해 방향을 편집할 수 있으며, 원래 곡면을 따른 방향과 횡단 방향의 두 원이 있습니다(또는 두 각도의 값을 변경).
전환 키를 누른 채로 마우스 왼쪽 버튼을 사용하면 파트 곡면 위의 점을 향해 벡터를 정확하게 틸트할 수 있습니다.
키보드의 삭제 키를 눌러 벡터를 삭제합니다.
다중 선택 기능 확장: 크기 조정 또는 반원 회전을 통해 벡터의 각도를 수정하면 선택된 모든 벡터에 각도 변경이 전파됩니다. (Ctrl/전환 사용)
벡터 그룹을 선택하려면 첫 번째 벡터를 전환+클릭한 다음 마지막 벡터를 전환+클릭합니다. 그 사이의 모든 벡터가 선택됩니다.
원형 점을 드래그하여 공구경로의 시작점을 변경할 수 있습니다. 파란색 화살표를 클릭하면 곡선을 따른 공구 경로의 방향을 변경할 수 있습니다.
곡선을 클릭하면 다음 파라미터를 지정할 수 있는 팝업 창이 나타납니다:
진입. 공구 축 방향과 접근 길이를 설정합니다. 이 기능을 활성화하면 노란색 화살표와 노란색 점에서 시작하는 선분이 표시됩니다. 이 선분을 드래그하면 접근 길이와 방향을 조정할 수 있습니다. 노란색 화살표를 회전시키면 접근 시 공구의 방향을 변경할 수 있습니다.
퇴출. 공구 축 방향과 퇴피 길이를 설정합니다. 이 기능을 활성화하면 노란색 화살표와 노란색 점에서 시작하는 선분이 표시됩니다. 이 선분을 드래그하면 퇴피 길이와 방향을 조정할 수 있습니다. 노란색 화살표를 회전시키면 복귀 시 공구의 방향을 변경할 수 있습니다.
보정됨. 벡터 방향을 공구 축 방향에서 접촉점에서의 공구 곡면 법선 방향으로 전환하여 접촉점 보정을 조정합니다.
법선 보간 모드. 점 사이의 벡터 방향 변화 규칙을 정의합니다.
곡선 기준. 곡선의 접선을 고려하여 벡터가 변화합니다.
선형. 벡터 변경이 선형 규칙을 따릅니다.
스무딩. 구면 원리를 사용하여 벡터를 변경합니다.
법선 블렌드 거리. 공구경로를 따른 두 점 사이에서 공구 축 각도가 일정하게 유지되는 거리입니다.
공구 벡터 자동 설정. 이 기능은 5D 곡선 사용 시 나타나며, CAM 시스템이 곡면에 수직인 벡터를 자동으로 설정하려고 시도합니다.

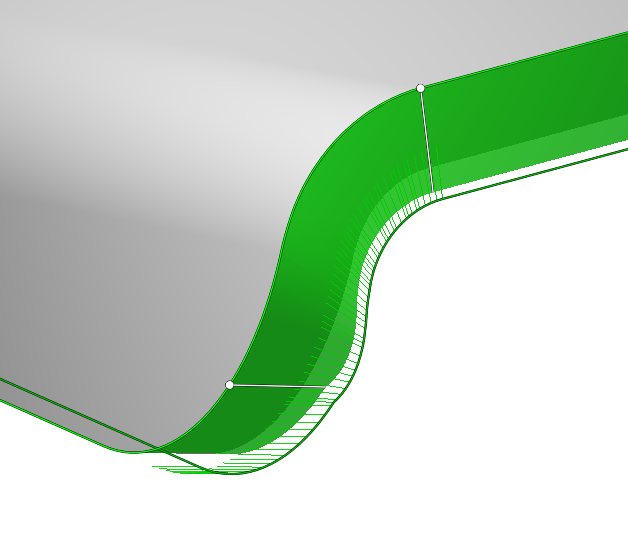

사용자 정의 벡터 사용. 이 기능은 모서리/곡면 위의 곡선 사용 시 나타납니다. 기본적으로 시스템은 지정된 곡면을 따르도록 벡터를 배치합니다. 그래픽 창에서 벡터 편집을 활성화하려면 곡선을 선택하고 사용자 정의 벡터 사용 버튼을 클릭하십시오.
전면 전환. 이 기능은 모서리/곡면 위의 곡선 사용 시 나타납니다. 모서리는 두 개의 서로 다른 곡면과 관련될 수 있습니다. 이 버튼을 누르면 두 곡면 중 하나로 전환할 수 있습니다.
스플라인으로 변환. 곡선이 스플라인이 아닌 경우, 해당 버튼을 누르면 곡선을 스플라인으로 변환할 수 있습니다.

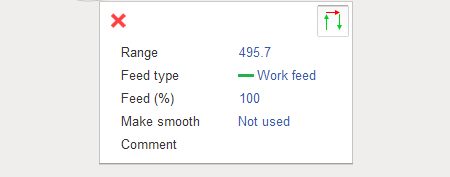

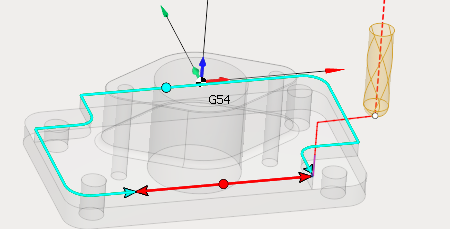

이송 제어 모드. 이 기능은 특정 이송 값을 가진 윤곽 구간을 생성할 수 있습니다. 이 기능을 사용하려면 해당 버튼을 누른 다음 원하는 이송 모드를 설정할 곡선 구간을 클릭하십시오. 팝업 창에서 새 이송 추가 명령을 선택합니다. 점을 드래그하여 가공 구간을 곡선의 원하는 위치로 이동할 수 있습니다. 화살표를 드래그하여 곡선을 따라 구간을 확장합니다. 가공 구간을 다시 더블클릭하면 필요한 이송 제어 파라미터를 입력할 수 있는 팝업 창이 나타납니다:
범위. 이송 값 조정이 이루어지는 윤곽 구간의 길이를 지정합니다.
이송 유형. 이동 유형을 결정합니다 - 작업 이송 또는 급속 이송.
이송 (%). 속도 탭에서 결정된 이송 유형 값의 백분율로 편집 가능한 윤곽의 이송 값을 설정할 수 있습니다.
스무딩 적용. 이송 속도의 부드러운 변화를 지원합니다.
사용 안 함. 이송 속도 스무딩을 수행하지 않습니다.
범위의 (%). 범위의 백분율로 계산된 스텝 길이의 절반 거리에 걸쳐 이송을 변경하여 범위의 중간점에서 이송(%) 값을 달성합니다.
이송 스텝으로. 스텝 값을 사용하여 이송을 단계적으로 변경하여 범위의 중간점에서 지정된 이송(%)을 달성합니다.
삭제 버튼을 누르면 이송 모드 설정에서 현재 수정 중인 구간을 제거할 수 있습니다. 이송 제어 모드 버튼을 한 번 더 누르면 이송 설정 편집 모드를 종료합니다.

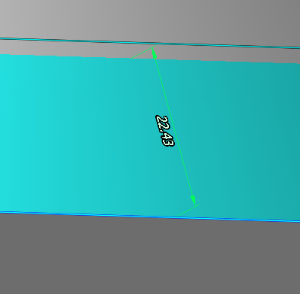

곡선을 클릭하면 벡터 높이를 조정할 수 있는 치수가 나타납니다. 이는 작업의 편의성에만 영향을 줍니다.
