기하학적 모델 구조 창

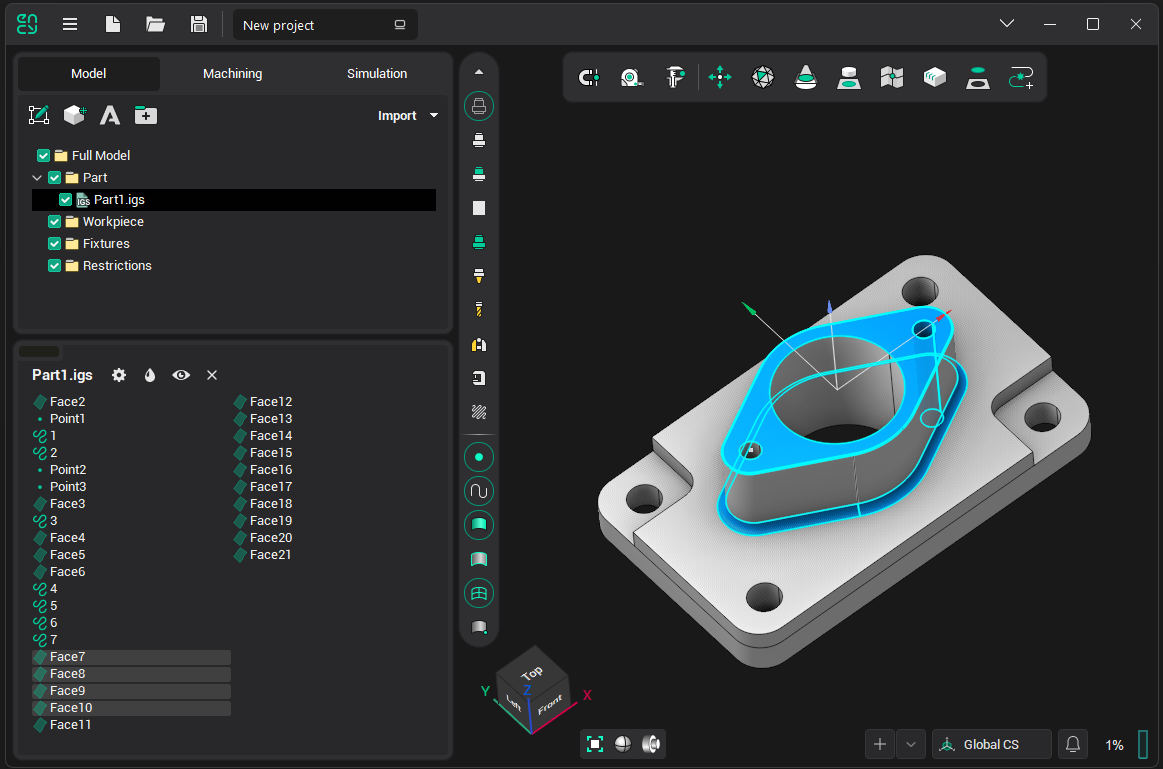

모델 구조 창은 <공구 패널>, <모델 트리>, <사용 가능한 객체 목록>의 세 패널로 구성됩니다.

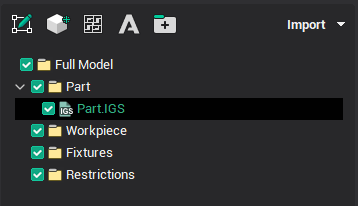

<모델 트리> 패널 상단에는 전체 모델의 구조가 표시됩니다. 세 개의 노드가 서로 다른 레벨에 위치한 모델의 그룹을 구성합니다. 활성 그룹은 강조 표시됩니다. 마우스 또는 키보드를 사용하여 비활성 그룹을 선택하면 해당 그룹이 활성화되고 사용 가능한 객체 목록이 그에 따라 변경됩니다.active groups

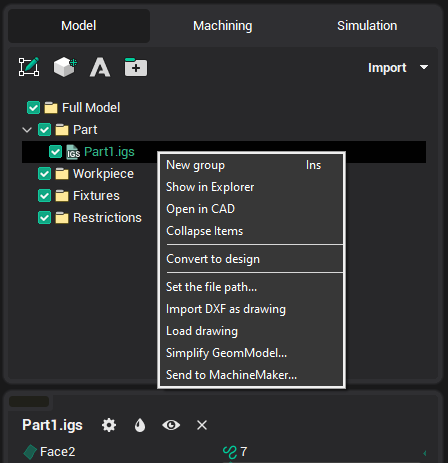

<모델 트리>에서 일반 그룹을 마우스 오른쪽 버튼으로 클릭하면 다음 팝업 창이 나타납니다:model tree

명령:

• 새 그룹 - 활성 그룹에 새 객체를 추가합니다.active 그룹

• 가져오기 DXF as 스케치DXF를 스케치로 가져오기, 스케치 불러오기 - 스케치 작업을 위한 명령입니다.불러오기 스케치sketches

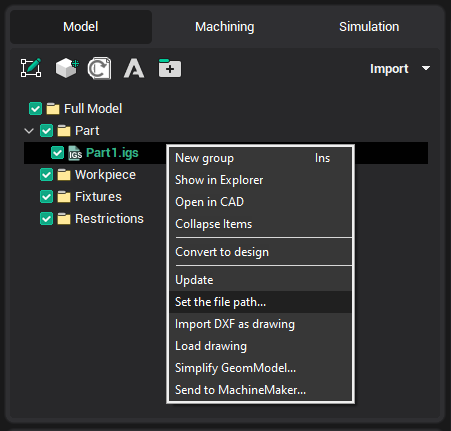

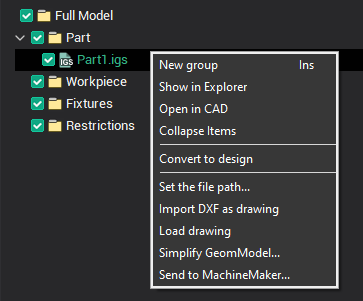

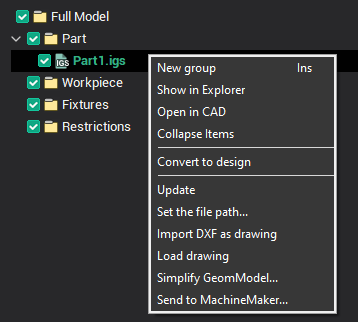

<모델 트리>에서 가져온 모델의 노드를 마우스 오른쪽 버튼으로 클릭하면 다음 팝업 창이 나타납니다:model tree

명령:

• 탐색기에서 보기탐색기에서 표시 - 가져온 파일이 있는 폴더를 엽니다.

• CAD에서 열기 - 연결된 CAD에서 파일이 열리며, 연결된 CAD가 없으면 선택 창이 나타납니다.

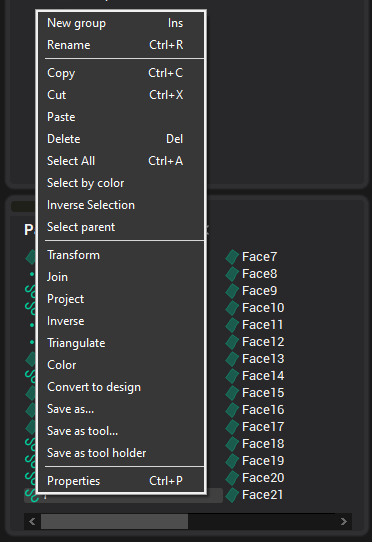

<사용 가능한 객체 목록>에서 임의의 그룹을 마우스 오른쪽 버튼으로 클릭하면 다음 팝업 창이 나타납니다:list of available objects

명령:

• 이름 변경 이름 바꾸기 - 선택한 객체의 이름을 편집할 수 있습니다.

• 복사, 잘라내기, 붙여넣기 - 클립보드를 사용한 작업입니다.잘라내기붙여넣기working with the exchange buffer

• 삭제 - 선택한 객체를 삭제합니다.

• 전체 선택모두 선택 - 모든 기하학적 객체를 선택합니다.

• 색상 기준 선택색상별 선택 - 트리에서 선택한 객체와 동일한 색상을 가진 모든 객체를 선택합니다:

• 선택 반전 - 다른 모든 객체를 선택하고, 현재 선택은 해제합니다.

• 변환, 결합, 프로젝트, 분할 변환, 결합, 투영, 삼각분할 - <공구 패널>에 중복된 명령이며 아래에 설명되어 있습니다.공구 panel

• 반전 반전 - 곡면의 법선을 반전합니다.

• 색상 - 선택한 객체의 색상을 변경할 수 있습니다.

• 다른 이름으로 저장... - 선택한 기하학적 객체를 지원되는 형식 중 하나로 저장합니다.

• 공구로 저장 ...공구로 저장... - 선택한 객체를 임의 형상의 공구로 저장합니다.

• 공구 홀더로 저장 - 선택한 객체를 임의 형상의 홀더로 저장합니다.

• 속성 속성 - 기하학적 객체의 속성 창을 호출합니다.

<사용 가능한 객체 목록>에는 활성 그룹에 포함된 모든 그룹과 기하학적 객체가 표시됩니다. 즉, 현재 선택 및 수정이 가능한 객체입니다. 목록의 임의 객체를 마우스 왼쪽 버튼으로 한 번 클릭하면 해당 객체가 선택됩니다.active 그룹

• – 선택한 객체의 속성을 보고 편집합니다.properties of selected objects


• – 선택한 객체의 색상을 설정합니다.


• – 선택한 곡면을 표시/숨김 설정합니다.

• – 선택한 객체를 삭제합니다.

• – CAM 시스템 CAD 도면을 시작합니다.CAM system CAD drawing

• – 텍스트를 생성합니다.Creating texts


• – 선택한 객체의 공간 변환을 수행합니다.공간 변환


• – 곡면 삼각분할.표면 분할

• – 평면으로 3D 모델의 단면 곡선을 구합니다.section of 3D 모델


• – 곡면 경계를 평면에 투영합니다.표면 경계 투영

• – 면 봉합.면 봉합

• – 선택한 곡선의 삼각분할 또는 메시의 구멍 메우기.선택한 커브 분할 또는 메쉬의 홀 패치

• – 곡선 결합.Joining curves


참고:
