단면 생성
단면은 기하학적 모델의 파라미터 요소입니다. 단면 객체는 기하학적 트리의 폴더에 추가되며, 정의된 단면 평면과 해당 폴더 내 모든 면 및 메시의 교차 곡선을 자동으로 생성합니다.

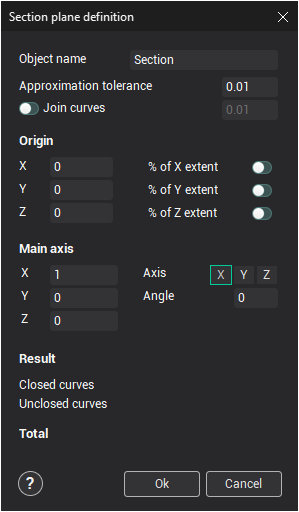

<모델> 모드에서 버튼을 눌러 활성 폴더에 단면 객체를 생성합니다. 그러면 단면 평면 정의 모드가 활성화되고 평면 파라미터 창이 표시됩니다.
단면 평면은 원점, 주축 방향 및 주축을 기준으로 한 회전 각도로 정의됩니다.
원점의 좌표는 <원점> 패널에서 절대 좌표 또는 교차 모델 전체 치수의 백분율로 정의할 수 있습니다. 백분율로 지정하려면 해당 필드를 체크해야 합니다.
원점은 그래픽 창에서 대화식으로 정의할 수 있습니다. 원점의 작은 상자를 마우스 왼쪽 버튼으로 한 번 클릭한 후 새 위치로 이동합니다. 같은 마우스 버튼을 다시 한 번 클릭하면 원점이 해당 위치에 고정됩니다.graphical window
주축 방향은 <주축> 패널의 두 번째 점 좌표 필드에서 정의하거나 같은 패널에서 축을 선택하여 정의할 수 있습니다. 주축 방향도 대화식으로 정의할 수 있으며, 방법은 원점 정의와 동일합니다.
주축을 기준으로 한 회전 각도 값은 <주축> 패널에서 정의하거나 대화식으로 조정할 수 있습니다. 단면 평면을 축 중 하나 또는 평면의 임의의 점을 이용하여 새 위치로 드래그할 수 있습니다.
<결과> 패널에는 현재 파라미터에 대한 교차 곡선의 수가 표시됩니다. 곡선은 <근사 공차> 값으로 계산됩니다. <커브 결합> 옵션이 체크되어 있으면 시스템이 정의된 공차 내에서 모든 결과 곡선을 결합합니다.
생성된 단면은 곡선 그룹으로 표시됩니다. 곡선은 수정, 다른 폴더로 복사 또는 삭제할 수 있습니다. 단, 연관된 폴더의 객체가 변경되면 곡선이 다시 생성됩니다.
단면 파라미터는 편집할 수 있습니다. 단면을 선택한 후 <모델> 모드의 팝업 메뉴에서 <평면 수정> 항목을 선택하십시오.
참고:
