PMI

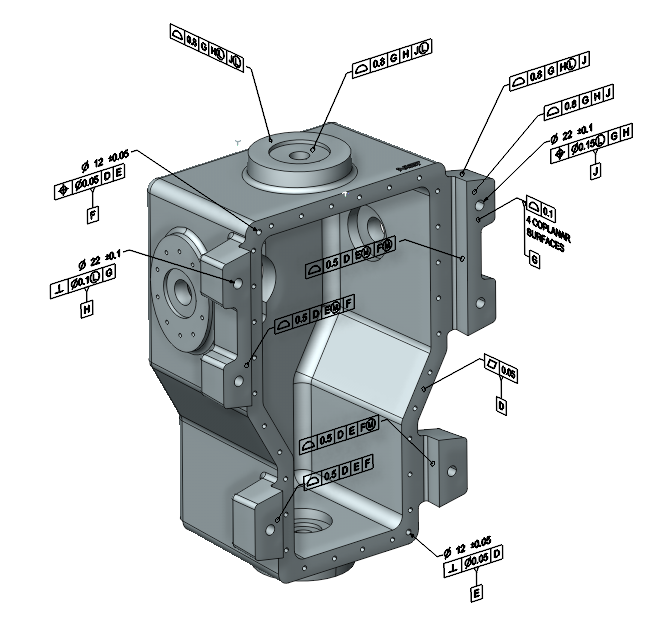

PMI - Product and manufacturing information. These are various dimensions and notes related to the specific 3D 모델 elements.

PMI는 모델과 함께 가져오기되며 모델 폴더 내에 저장됩니다.

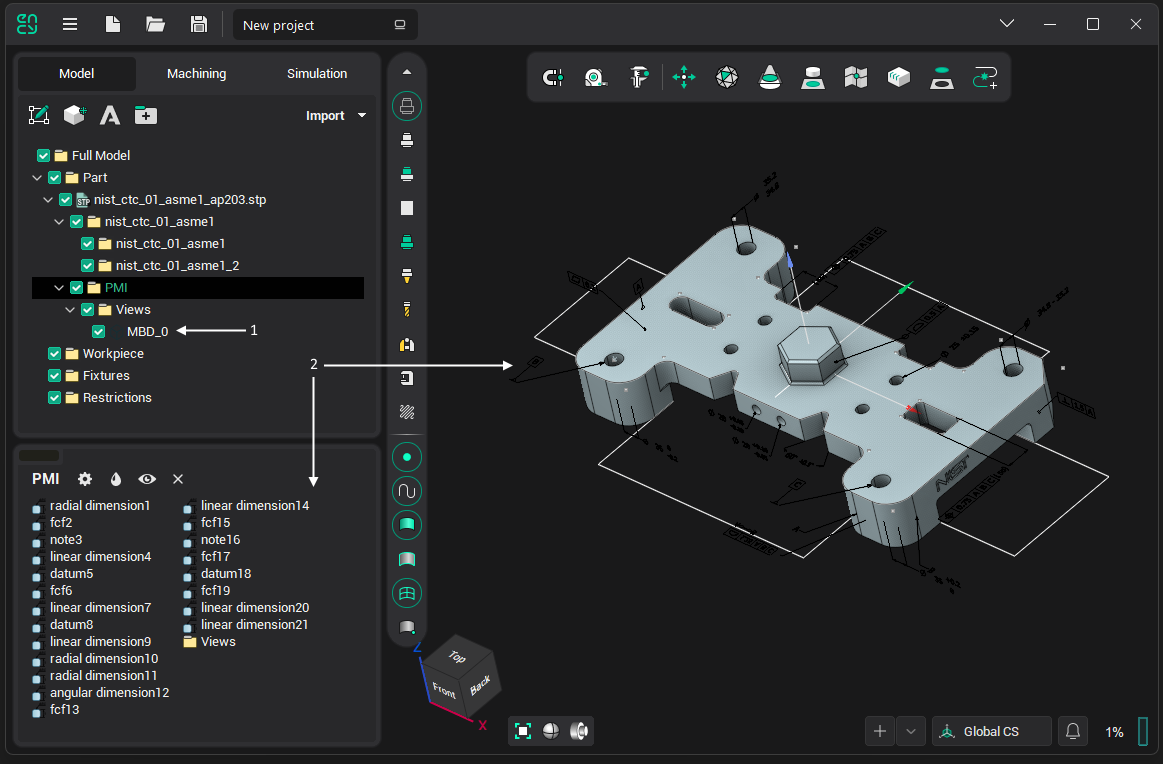

기하학적 모델 구조 창에서 PMI는 다음 객체로 표시됩니다:Geometrical 모델 구조 window

1. Views

2. PMI nodes

일부 PMI 노드는 3D 모델 객체와 연결되어 있습니다. PMI 노드를 선택하면 해당 객체도 함께 강조 표시됩니다.PMI nodesPMI 노드

뷰를 선택하면 해당 뷰의 좌표계에 맞게 모델이 회전합니다. 뷰의 가시성을 변경하면 연결된 PMI 노드의 가시성도 함께 변경됩니다.뷰뷰뷰PMI nodes

PMI 가져오기는 STEP, JT, Prt(NX) 형식을 지원합니다.
