텍스트 생성
<모델> 패널의 버튼을 누르거나, 그래픽 창 또는 기하학적 구조 창의 팝업 메뉴를 사용하여 텍스트 생성 창을 열 수 있습니다.
그래픽 창geometrical structure window

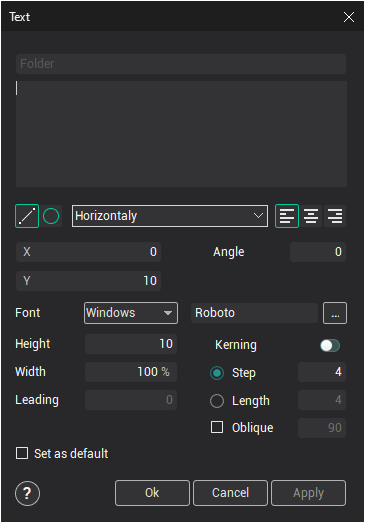

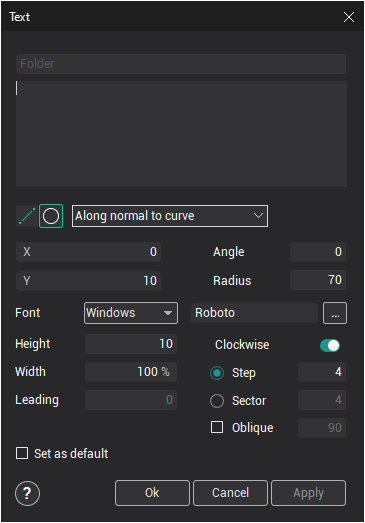

텍스트는 직선(기본값) 또는 원을 따라 입력할 수 있습니다.
글자 방향을 정의합니다.
- 텍스트 정렬은 시작점으로부터의 텍스트 배치를 정의합니다.
텍스트 글꼴을 변경하려면 글꼴 열기 대화 상자 버튼 또는 글꼴 유형 콤보 박스를 사용해야 합니다.
X,YX, Y - 시작점 위치를 정의합니다.
각도 - 직선을 따라 텍스트를 배치할 때 수평선과 텍스트 방향 직선 사이의 각도를 정의하거나, 원을 따라 텍스트를 배치할 때 시작 각도를 정의합니다.
반경 - 원의 반경을 정의합니다.
높이 - 글자 높이를 정의합니다.
너비 - 글자 너비를 %로 변경할 수 있습니다.
행간 - 텍스트 행 사이의 수직 간격을 정의합니다.
자동 간격 조정 - 선택한 글꼴의 커닝 테이블을 사용하여 글자 사이의 간격을 계산할 수 있습니다.
스텝 - 커닝 정보를 무시하고 글자 사이의 간격을 정의합니다.
길이 - 텍스트의 전체 너비를 정의합니다.
기울임꼴 - 글자의 기울기 각도를 도(°) 단위로 정의합니다.
기본값으로 설정 - 새 텍스트의 기본값으로 파라미터를 저장합니다.
결과를 미리 보려면 <적용> 버튼을 누르십시오. 모든 파라미터가 올바르게 지정되었으면 텍스트가 그래픽 창에 표시됩니다. 필요한 경우 텍스트 파라미터를 수정할 수 있습니다.
텍스트 파라미터 지정을 완료한 후 <확인> 버튼을 누르십시오. <폴더> 필드에 정의된 이름의 폴더가 모델 트리에 생성됩니다.
