공간 변환
선택한 기하학적 객체에 대한 다양한 변환 방법은 <공간 변환> 창에서 사용할 수 있습니다. 이 창은 버튼을 누르면 열립니다.

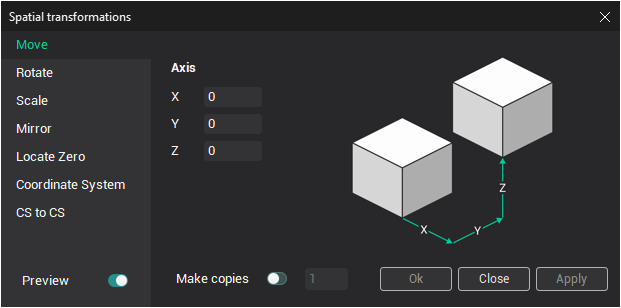

<이동> 페이지에서 객체의 평행 이동을 정의할 수 있습니다. <X>, <Y>, <Z> 필드에 각 축 방향의 이동값을 설정합니다. <복사본 생성> 필드에 체크 표시가 없으면, 선택한 객체가 각 축을 따라 지정된 거리만큼 이동합니다. 해당 필드에 체크 표시를 하면, 선택한 객체가 지정된 위치에 복사됩니다. 복사본 수를 지정할 수 있습니다. 예를 들어 복사본 수를 2로 설정하면, 두 번째 복사본은 첫 번째 복사본으로부터 이동 거리만큼 떨어진 위치에 생성됩니다.

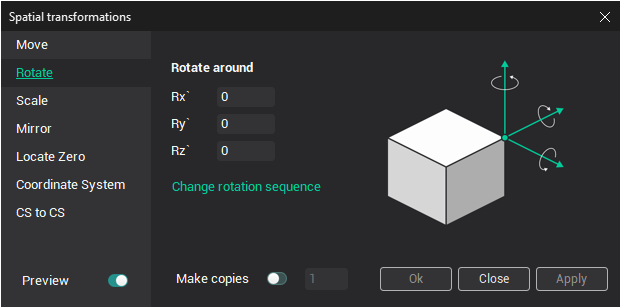

<회전> 페이지에서 선택한 객체를 지정된 축을 중심으로 지정된 각도만큼 회전할 수 있습니다. 각도는 도(°) 단위로 지정합니다. 복사본 작업은 누적 방식으로 수행되며, 각 후속 복사본은 이전 복사본을 지정된 축을 중심으로 지정된 각도만큼 회전하여 생성됩니다.

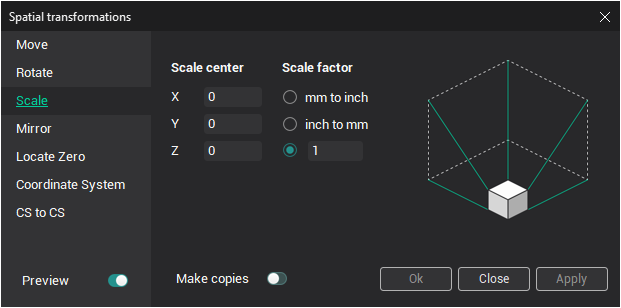

<배율> 페이지에서 선택한 객체를 확대하거나 축소할 수 있습니다. <배율 중심> 필드에서 배율 조정의 중심점 좌표를 정의합니다. <배율 계수>는 기본값인 <mm에서 inch로> 또는 <inch에서 mm로> 중 하나를 선택하거나, 임의의 값인 <기타>를 지정할 수 있습니다. 배율 계수를 1보다 크게 설정하면 객체가 확대됩니다. 배율 계수가 1보다 작으면 객체가 그에 비례하여 축소됩니다.

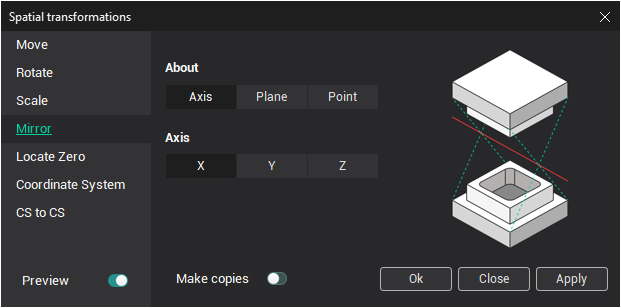

<대칭> 페이지에서 선택한 객체를 축, 평면 또는 점을 기준으로 대칭 객체를 생성할 수 있습니다.

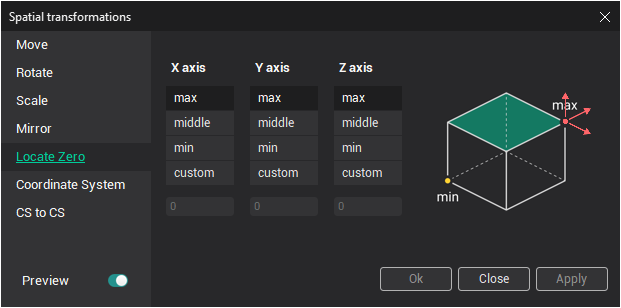

<원점 배치> 페이지에서 객체의 공간 치수에 따라 평행 이동을 수행할 수 있습니다. 선택한 기하학적 객체는 변환된 객체가 현재 좌표계를 기준으로 정의된 파라미터에 따라 위치하도록 각 축을 따라 이동됩니다. The selected geometrical 객체 will be shifted for such values along axes to have the transformed 객체 relatively the current 좌표계 according to the defined parameters.

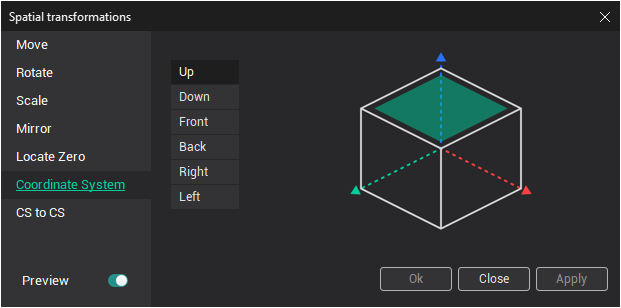

<좌표계> 페이지에서 선택한 모서리가 상단에 오도록 객체를 회전할 수 있습니다. 또한 구성된 평면이 전역 좌표계의 XY 평면과 일치하도록 모델을 변환할 수 있습니다.

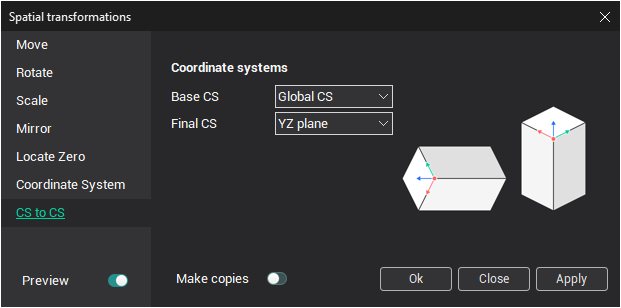

<좌표계 간 변환> 페이지에서 하나의 <기준 좌표계> 좌표계에 있는 객체를 다른 <최종 좌표계> 좌표계로 변환할 수 있습니다.좌표계 변환기본 좌표계최종 좌표계
<확인> 버튼을 누르면 선택한 변환이 적용되고 창이 자동으로 닫힙니다. <취소> 버튼을 누르면 변환을 적용하지 않고 창이 닫힙니다. <적용> 버튼을 누르면 선택한 객체에 모든 변환이 적용되지만 창은 활성 상태로 유지됩니다.
