기하학적 모델 구조

../images/download/attachments/142649931/image2024-7-2_16-19-27.png

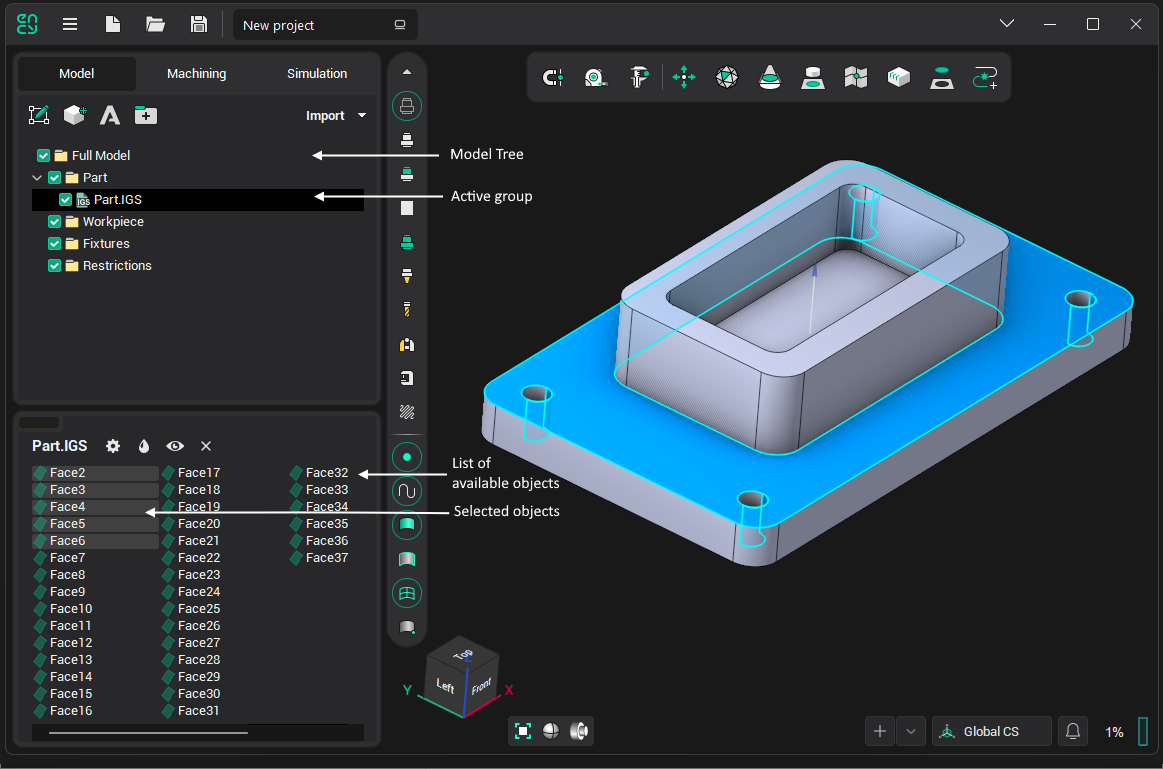

CAM 시스템에서 기하학적 모델은 폴더의 트리 구조로 표현됩니다. 다양한 기하학적 객체가 폴더에 그룹화됩니다. 기하학적 모델 구조를 다루는 방식은 Windows 운영 체제의 파일 구조를 다루는 방식과 유사합니다.


참고: 대부분의 파일 시스템과 마찬가지로 하나의 그룹 내에 있는 모든 객체는 서로 다른 이름을 가져야 합니다. 동일한 이름을 가진 여러 객체가 존재하는 것은 허용되지 않습니다.


모델 편집을 위한 대부분의 기능은 기하학적 모델 구조 창에서 찾을 수 있습니다. 새 프로젝트를 생성하면 기하학적 모델의 주요 폴더가 자동으로 생성됩니다. < 전체 모델 >에는 미리 정의된 폴더인 < 파트 >, < 공작물 >, < 고정구 >가 포함되어 있습니다.

< 파트 > 폴더는 기본적으로 전체 가공 공정을 거쳐 제작되는 파트입니다. 따라서 최종 제작 파트를 정의하는 기하학적 객체를 이 모델 그룹으로 가져오기하여 배치하는 것을 권장합니다.

자유형 공작물 모델은 < 공작물 > 폴더에 배치해야 합니다. 단순 형상의 공작물(박스 등)을 사용하는 경우 이 폴더는 비워 두어야 합니다.

< 고정구 > 폴더는 클램프, 서포트, 바이스 및 기타 가공 고정구와 장비의 모델을 위한 폴더입니다.


참고 항목:

기하학적 모델 준비

면, 메시, 곡선 및 점

그룹 (폴더)

활성 폴더

기하학적 모델 구조 창

객체 선택

지능형 객체 선택

기하학적 모델 구조 편집
