곡선 결합

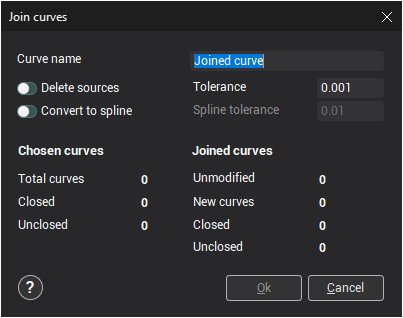

이 버튼은 <곡선 결합> 창을 엽니다.
곡선을 가져올 때 파일에 결합되지 않은 곡선이 포함되어 윤곽이 여러 개의 개별 구간으로 분리되는 경우가 있습니다. 이러한 윤곽으로 작업할 때는 개별 구간을 결합해야 합니다. 곡선 결합 기능을 사용하면 인접한 곡선 구간을 연결하여 하나의 결합된 곡선을 얻을 수 있습니다.importing
<곡선 이름> 또는 <폴더 이름> – 새 곡선 또는 폴더의 이름입니다. 곡선 결합 결과로 여러 곡선이 생성되는 경우, 이 필드에 정의된 이름으로 새로 생성된 폴더에 저장됩니다. 새 곡선 또는 그룹은 현재 활성화된 그룹에 생성됩니다.active 그룹
<원본 삭제> – 이 필드에 체크하면 결합 작업이 완료된 후 모든 원본 객체가 삭제됩니다.
<공차> – 결합할 수 있는 인접 곡선 끝점 간의 최대 거리입니다. 공차 값을 조정하여 원하는 결합 결과를 얻을 수 있습니다(가져온 곡선의 끝점은 서로 정확히 일치하지 않는 경우가 많습니다).
<스플라인으로 변환> - 지정된 공차(<스플라인 공차> 파라미터)를 사용하여 결합된 곡선을 스플라인으로 변환할 수 있습니다.스플라인으로 변환스플라인 공차
<선택된 곡선> 패널은 원본 곡선의 수와 유형을 표시합니다.
<전체 곡선 수> – 선택된 곡선의 총 수입니다.
<닫힌 곡선> – 닫힌 곡선의 수입니다.
<열린 곡선> – 열린 곡선의 수입니다.
<결합된 곡선> 패널은 결과 곡선의 수와 유형을 표시합니다.
<변경 없음> – 수정되지 않고 남은 곡선의 수입니다.
<새 곡선> – 새로 생성된 곡선의 총 수입니다.
<닫힌 곡선> – 결과로 얻어진 닫힌 곡선의 수입니다.
<열린 곡선> – 결과로 얻어진 열린 곡선의 수입니다.
결합 공차를 변경하면 <결합된 곡선>의 필드 값이 자동으로 재계산됩니다.
정의된 파라미터의 결과가 올바르면 <확인> 버튼을 사용하여 창을 닫으십시오. 결합된 곡선 또는 곡선 그룹이 활성 그룹에 저장됩니다. <원본 삭제>가 선택된 경우 원본 곡선이 삭제됩니다.active 그룹
결합 기능의 수행을 취소하려면 <취소> 버튼을 누르십시오.
