면 봉합

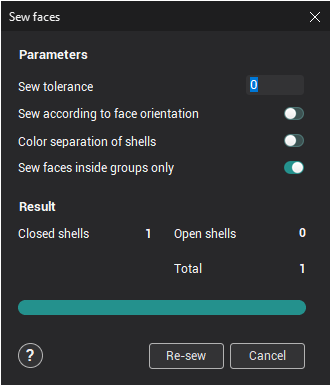

<면 봉합> 창은 <모델> 패널의 버튼을 누르거나, 그래픽 창 또는 지오메트리 구조 창의 팝업 메뉴를 통해 열 수 있습니다. 이 기능은 3D 모델의 면을 서로 봉합하는 데 사용됩니다. 봉합 시 지오메트리 모델에 선택한 객체의 모서리와 꼭짓점이 추가됩니다.
그래픽 창geometrical structure window

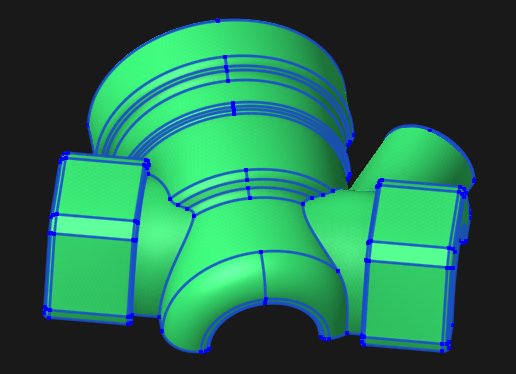

봉합 결과로 지오메트리 모델에서 모서리와 꼭짓점이라는 특수 파라메트릭 객체를 사용할 수 있게 됩니다. 모서리는 면과 메시의 경계를 형성하는 특수 곡선이며, 꼭짓점은 모서리의 끝점에 위치하는 점입니다.
파라메트릭 객체는 몇 가지 고유한 특성을 가집니다. 원본 객체와의 연결이 항상 유지됩니다. 해당 면이 수정되면 모서리와 꼭짓점도 함께 재구성됩니다. 이로 인해 이들 객체에 대한 작업에는 일부 제한이 있습니다. 복사, 삭제, 변환 등이 불가능하며, 따라서 사용 가능한 객체 목록에 표시되지 않습니다. 그러나 그래픽 창에서 선택할 수는 있습니다. 따라서 모서리, 모서리 시리즈 및 꼭짓점은 <가공> 모드에서 모서리와 꼭짓점 추가가 허용되는 모든 경우에 <작업 지정>, <파트>, <공작물>, <고정구>로 사용할 수 있습니다.available objects그래픽 창가공작업 영역파트공작물고정구
<봉합 공차> 필드에는 인접한 면의 모서리와 꼭짓점 사이의 최대 편차 값을 지정합니다. 공차가 0이면 봉합 객체의 전체 치수를 고려하여 자동으로 값이 설정됩니다.
<면 방향에 따라 봉합> 옵션을 사용하면 봉합 시 면의 법선 방향을 고려할 수 있습니다. 기본값은 비활성화입니다.봉합 according to 면 orientatin

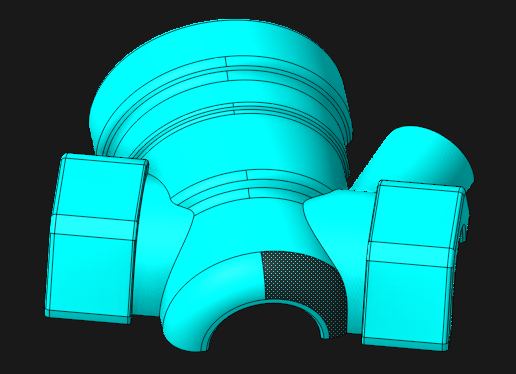

가져오기 과정에서 일부 면의 법선이 잘못된 방향으로 설정되는 오류가 발생할 수 있습니다:

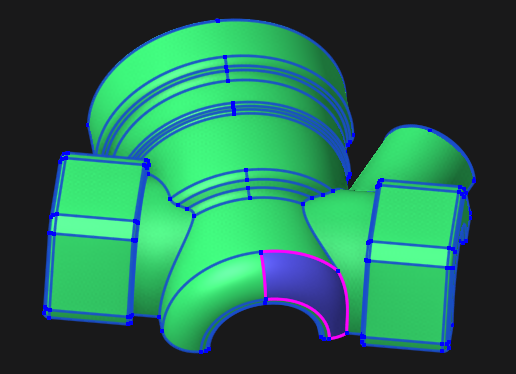

이러한 모델은 항상 올바르게 봉합할 수 있는 것은 아닙니다:
이러한 문제를 해결하기 위해 다음 도구가 추가되었습니다(면 선택 시 표시):
- 선택한 면을 반전합니다.
- 쉘의 모든 면을 반전합니다.
- 법선이 쉘 내부를 향하는 모든 면을 반전합니다.
- 쉘 색상 구분 모드를 활성화합니다.
<그룹 내 면만 봉합> 옵션은 봉합 시 면을 탐색하는 범위를 설정합니다. 닫힌 쉘은 별도의 <그룹>에 있어야 합니다. 기본적으로 활성화되어 있습니다. 면이 포함된 다른 그룹이 없으면 이 옵션은 표시되지 않습니다.면 봉합 inside 그룹 only그룹
<결과> 패널에는 닫힌 쉘과 열린 쉘의 수 및 전체 수가 표시됩니다.
결과가 올바르면 <확인> 버튼을 눌러 창을 닫으십시오. 봉합을 취소하려면 <취소> 버튼을 누르십시오.
참고:
