곡면 삼각화

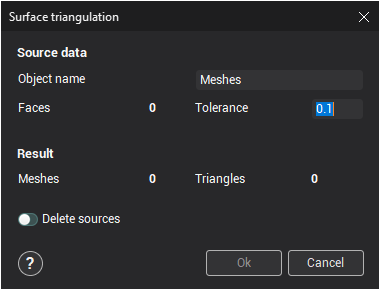

<곡면 삼각화> 창은 그래픽 창의 팝업 메뉴에서 열거나 버튼을 눌러 열 수 있습니다.그래픽 창
이 기능은 선택한 곡면의 공차를 변경하기 위한 것입니다. 가공 작업의 공차가 곡면 자체의 공차보다 작은 경우, 또는 잘못된 모델 구성(나선 전이, 바늘형 곡면 등)으로 인해 부품 가공이 불가능한 경우에 사용됩니다.
<소스 데이터> 패널에는 삼각화를 위해 선택된 객체의 유형, 개수 및 기타 소스 데이터가 표시됩니다.
<객체 이름> – 결과 곡면 메시의 이름입니다. 삼각화 결과로 여러 곡면 메시가 생성되면, 이 필드에 지정된 이름으로 새 그룹이 생성되어 그 안에 배치됩니다. 새 곡면 또는 그룹은 현재 활성 그룹에 생성됩니다.
<면> – 선택된 곡면의 수입니다.
<공차> – 결과 곡면과 원본 곡면 간의 최대 편차입니다. 공차 값을 변경하여 원하는 곡면 공차를 달성할 수 있습니다.
<결과> 패널에는 새로 생성된 객체의 수와 유형이 표시됩니다. 선택한 객체가 매우 복잡한 경우 삼각화에 시간이 걸릴 수 있으며, 이 경우 작업 완료 비율이 표시됩니다.
<메시> – 생성된 메시의 수입니다.
<삼각형> – 메시 내 총 삼각형 수입니다.
삼각화 공차를 변경하면 <결과> 패널의 필드 값이 자동으로 재계산됩니다.
<소스 삭제> – 이 필드에 체크하면 삼각화 작업 완료 시 모든 소스 객체가 삭제됩니다.
삼각화 결과가 올바르면 <확인> 버튼을 눌러 창을 닫으십시오. 생성된 곡면 또는 곡면 그룹이 활성 그룹에 배치됩니다. <소스 삭제>를 선택한 경우 소스 객체가 삭제됩니다.active 그룹
삼각화를 취소하려면 <취소> 버튼을 누르십시오.
