외곽 경계 투영

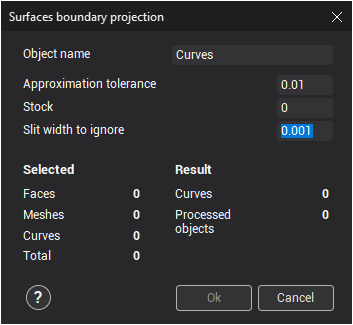

이 버튼은 <곡면 경계 투영> 창을 엽니다. 이 기능은 선택한 곡면 및 메시의 외곽 포락 투영을 현재 좌표계의 XY 평면 위에 생성하는 데 사용됩니다. 곡면 경계 외에도 일반 곡선을 평면에 투영할 수 있습니다. 생성된 곡선은 가공 작업의 파라미터를 지정할 때 활용할 수 있습니다.
좌표계
<객체 이름> – 결과 곡선의 이름입니다. 투영 결과로 여러 곡선이 생성되면, 이 필드에 정의된 이름으로 새 그룹에 포함됩니다. 새 곡선 또는 그룹은 현재 활성 그룹에 생성됩니다.active
<근사 공차> – 결과 곡선과 곡면 경계 사이의 최대 외측 편차입니다. 일반 곡선의 경우 이 값은 호에 의한 근사 공차로 사용됩니다.
<소재> – 곡면 경계로부터 결과 곡선의 오프셋 값입니다. 양수 값은 곡면 외측으로 오프셋하고, 음수 값은 내측으로 오프셋합니다(등거리 곡선 투영에 해당). 일반 곡선의 경우 소재 값만큼 오프셋이 생성됩니다.
<무시할 틈새 폭> – 곡면 간 갭의 최대 무시 값입니다. 곡면이 높은 정밀도로 결합되어 있으면 곡면 윤곽이 투영되고, 낮은 정밀도로 결합되어 있으면 인접 곡면 간의 갭이 투영 곡선에 포함됩니다.
<선택됨> 패널은 경계 투영을 위해 선택된 객체의 유형과 수를 표시합니다.
<면> – 선택된 곡면의 수입니다.
<메시> – 선택된 메시의 수입니다.
<곡선> – 선택된 곡선의 수입니다.
<전체> – 선택된 기하학적 객체의 총 수입니다.
<결과> 패널은 경계 투영 작업을 위해 선택된 객체의 수와 생성될 곡선의 수를 표시합니다(투영 대상 객체가 매우 복잡한 경우 투영 계산에 시간이 걸릴 수 있습니다).
<곡선> – 생성된 곡선의 수입니다.
<처리된 객체> – 처리된 객체의 총 수입니다.
투영 파라미터를 변경하면 <결과> 패널의 값이 자동으로 재계산됩니다.
정의된 파라미터의 결과가 올바르면 <확인> 버튼을 사용하여 창을 닫으십시오. 선택한 객체의 경계 투영이 활성 그룹에 추가됩니다. 투영 기능을 취소하려면 <취소> 버튼을 누르십시오.active 그룹
