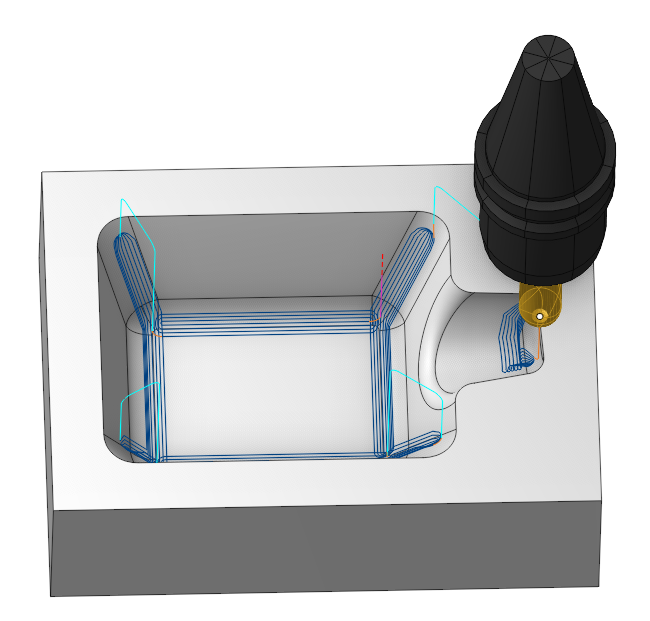

코너 정삭
적용 범위:
잔삭 가공 그룹에 속하는 작업입니다. 이전 공구의 직경을 파라미터로 사용하여, 이전 공구가 미삭 재료를 남긴 영역에 패스를 생성합니다.
작업 할당:
가공 표면. 가공 곡면. 패스는 공구가 가공 곡면에 접촉하는 위치에서만 생성됩니다. 가공 곡면이 지정되지 않은 경우, 공구경로는 파트 전체에 걸쳐 생성됩니다.
작업 영역.가공 영역. 가공 영역은 황삭 및 정삭 밀링 가공 작업에서 가공할 파트 영역을 정의하는 데 사용됩니다.자세히 보기See 더보기
제한 구역. 제한 영역. 가공 영역 외에 시스템에서 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다.자세히 보기.작업 ZonesRestrict ZonesSee 더보기
Tilt 커브. This is t he 곡선 that the 공구 축 벡터 aims at when setting 5 축 Conversion specification 을 통하여 커브.
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않을 영역을 제한할 수 있습니다.자세히 보기See 더보기
전략:
전략:
이 파라미터 그룹을 사용하여 원하는 공구경로를 구성할 수 있습니다:
툴패스 방향.

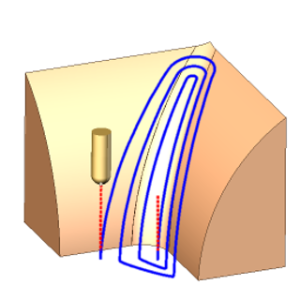

Along.따라가기. 시스템이 내부 코너를 따라 패스를 생성합니다.

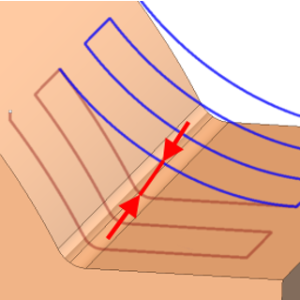

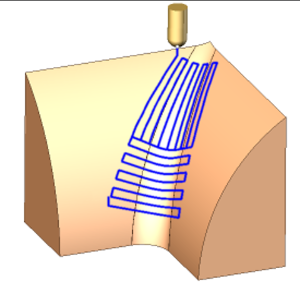

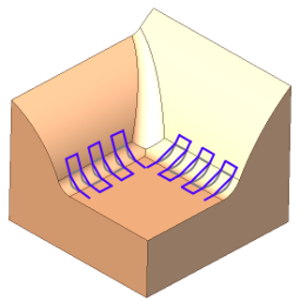

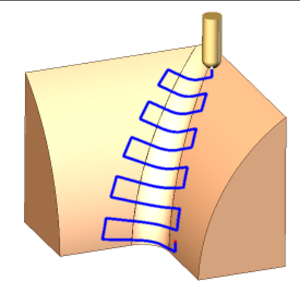

Across.가로지르기. 시스템이 내부 코너를 가로질러 패스를 생성합니다.

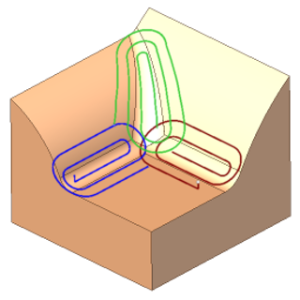

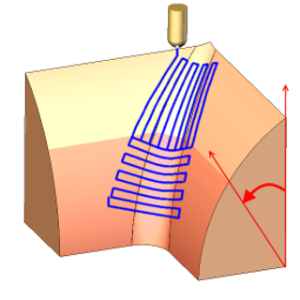

Combined.복합. 시스템이 완만한 영역에서는 따라가기 패스를, 급경사 영역에서는 가로지르기 패스를 생성합니다.

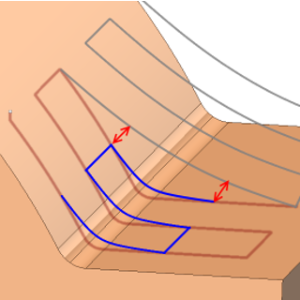

스텝. 허용되는 최대 절삭 폭입니다.

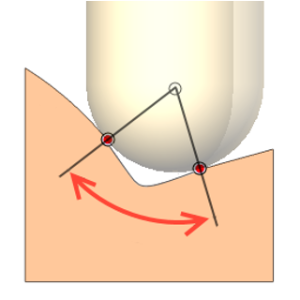

Bitagency 각도.접선 각도. 이 파라미터는 작업에서 감지하는 모서리를 제한하는 데 사용됩니다. 파트 곡면과 공구 절삭날이 동시에 접촉하는 두 점 사이의 각도입니다. 공구는 이 각도 내의 영역에서 작동합니다. between two points where the 파트's surfaces and the 공구's cutting edges simultaneously make contact. The 공구 will operate within zone inside this angle.

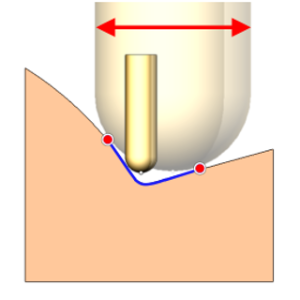

이전 공구 직경. 잔삭 재료 계산에 사용되는 볼 엔드밀의 직경입니다.

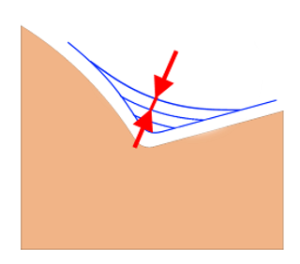

최대 잘라내기 깊이.최대 절입 깊이. 허용되는 최대 절입 깊이입니다.
최소 잘라내기 깊이.최소 절입 깊이. 허용되는 최소 절입 깊이입니다.

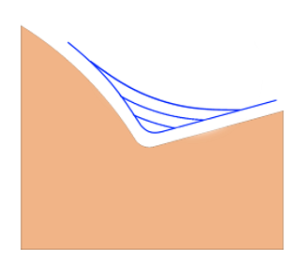

황삭. 체크박스를 선택하면 황삭 패스가 활성화됩니다.
황삭 스텝. 황삭 패스 간의 간격입니다.
Unite 유형. Controls the sequence of 공구경로 passes during the 황삭 process 결합 유형. 황삭 가공 시 공구경로 패스의 순서를 제어합니다.

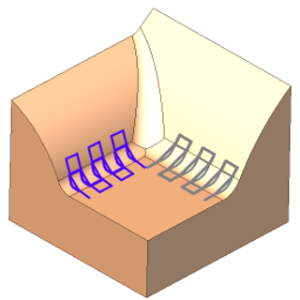

By 높이. 레벨별. 다음 레벨로 진행하기 전에 모든 영역에서 각 레벨의 가공을 완료합니다.

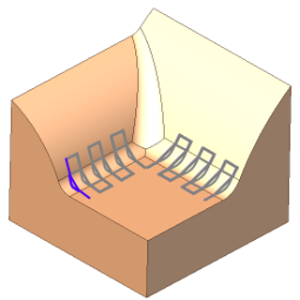

By Regions.영역별. 공구가 하나의 영역을 완전히 가공한 후 다음 영역으로 이동합니다.
By Strings.스트링별. 공구가 한 스트링의 모든 레벨을 가공한 후 다음 스트링으로 이동합니다.
Along 연결 유형.따라가기 링크 유형. 가공 전략에 따라가기 패스가 포함된 경우 이 파라미터가 표시됩니다.

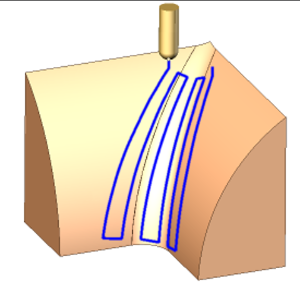

Spiral나선. 공구가 연속적인 나선 공구경로를 따라 단일 영역을 가공합니다.
직선. 공구가 코너 라인을 따르는 패스로 단일 영역을 가공하며, 각 패스 사이에 링크가 있습니다. The 공구 processes a single region by making passes that follow the corner 직선, with links between each pass.

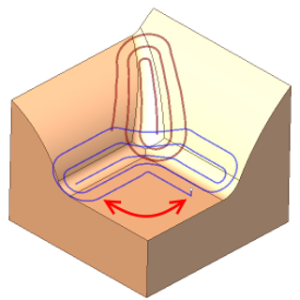

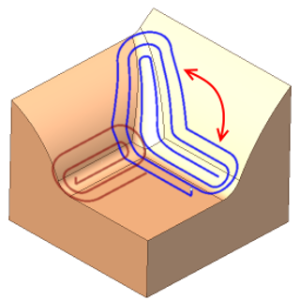

Steep/shallow split angle. This 파라미터 appears when the strategy of combined passes is selected, and demarcates steep from shallow regions.
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에 지정할 수 있습니다. 공구경로 계산 과정에서 원하는 밀링 유형(상향 또는 하향)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 동일한 방식으로 작동합니다.자세히 보기Waterline 황삭 작업. See 더보기
정렬:
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 시 공구경로 패스의 순서를 제어합니다.
연결:
가능한 경우 여러 영역의 공구경로 통합을 제어하는 파라미터입니다.
Constant Z.등고선(Constant Z). 패스가 가급적 동일 평면 내에서 연결됩니다.
각도. 패스가 가급적 가장 부드러운 각도로 연결됩니다.
끄기. 각 영역이 개별적으로 가공됩니다.
가공 레벨:
공구 축 방향의 가공 범위를 정의합니다.자세히 보기. 워터라인 황삭 작업과 동일하게 하한 레벨을 지정합니다.자세히 보기
트리밍:
가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 트리밍 파라미터는 워터라인 황삭 작업과 동일합니다.자세히 보기
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 접근, 작업 행정 시작점으로의 진입, 최종 절삭 후의 퇴피, 작업 패스 간의 전환, 그리고 공구 교환 위치로의 복귀가 포함됩니다. 좌표축별 이동 순서, 이동 궤적 및 변위량을 설정할 수 있습니다.
이송 속도/회전수:
이 대화상자에서 스핀들 회전 속도, 급속 이송 속도 및 공구경로의 각 영역별 이송 속도를 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수(RPM) 또는 절삭 속도로 정의할 수 있습니다. 설정값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 설정값 기준으로 자동 재계산됩니다.자세히 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기작업 내에서 계산된 공구 궤적의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치 및 기타 성격의 제한 영역이 지정됩니다.자세히 보기
