펜슬 작업
적용 영역:

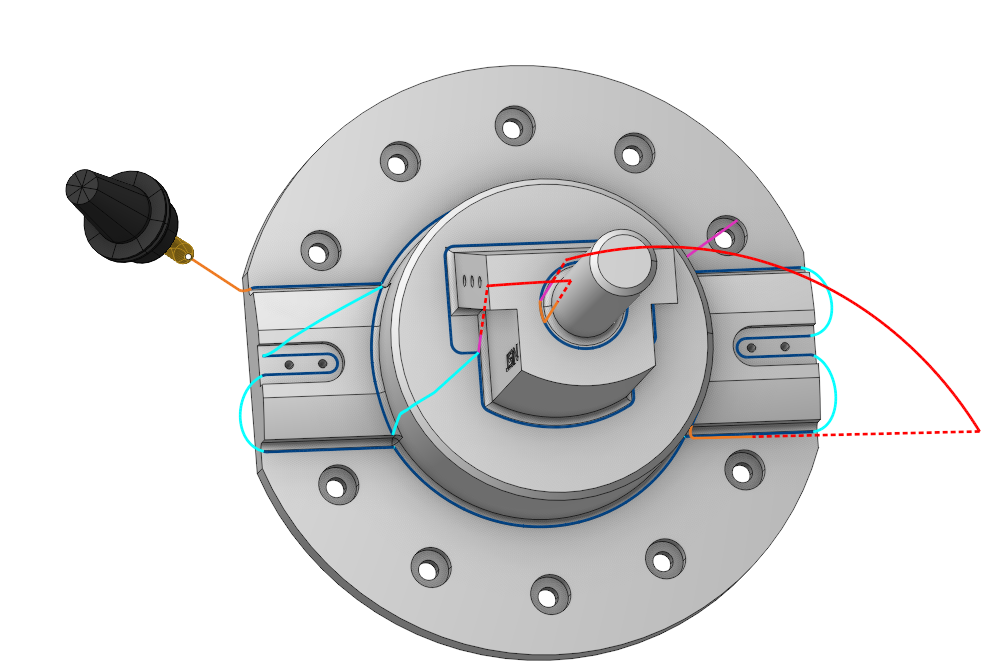

잔삭 가공 작업은 파트의 내부 코너를 따라 패스를 생성합니다.
작업 할당:
가공 표면. 가공 곡면. 패스는 공구가 가공 곡면에 접촉하는 위치에서만 생성됩니다. 가공 곡면이 지정되지 않은 경우, 공구경로는 파트 전체에 걸쳐 생성됩니다.
작업 영역.가공 영역. 가공 영역은 황삭 및 정삭 밀링 작업으로 가공할 파트 영역을 정의하는 데 사용됩니다. 자세히 보기See 더보기
제한 구역. 제한 영역. 가공 영역 외에 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다. 자세히 보기.작업 ZonesRestrict ZonesSee 더보기
Tilt 커브.
This is t
he 곡선 that the 공구 축 벡터 aims at when setting
5 축 Conversion
specification
을 통하여 커브.
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않을 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
전략:
이 파라미터 그룹을 사용하여 원하는 공구경로를 구성할 수 있습니다:
각도 진행 중 Method:

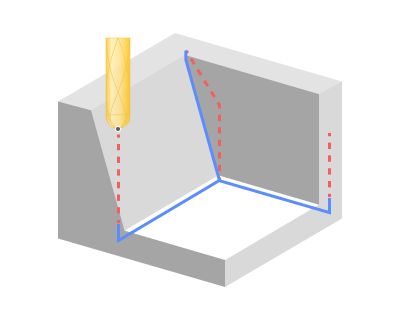

One pass. 단일 패스. 각 내부 코너를 따라 단일 패스를 생성합니다.

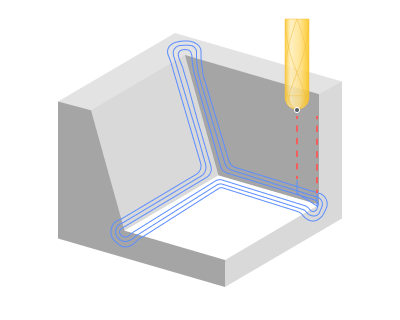

평행 passes. 평행 패스. 하나의 내부 코너를 가공할 때 여러 패스를 생성합니다. 각 추가 패스는 단일 패스 전략의 공구경로를 가공 곡면을 가로질러 스텝 값만큼 횡방향으로 이동시킵니다. enerates multiple passes during the processing of a single inner corner Each additional pass means a lateral shift of a one-pass strategy 공구경로 across the 가공 곡면 by a 스텝 value.

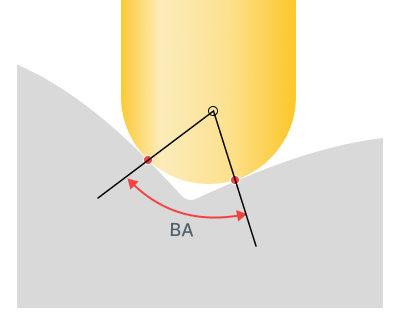

접촉 각도. 작업에서 감지하는 모서리를 제한하는 데 사용되는 파라미터입니다. 파트의 곡면과 공구의 절삭날이 동시에 접촉하는 두 점 사이의 각도입니다. 공구는 이 각도 범위 내에서 작동합니다.

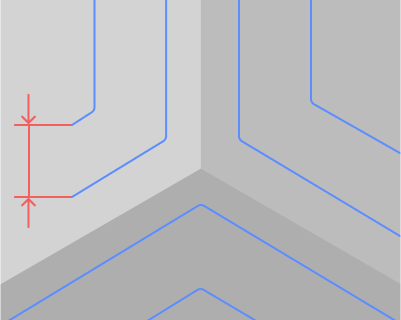

스텝. 허용되는 최대 절삭 폭입니다.

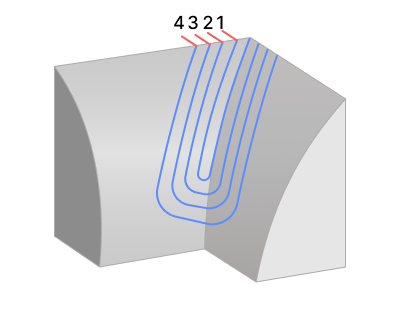

Nb. of passes.패스 수. 코너를 따른 패스 횟수입니다. 이 패스 수는 코너 중심에서 양쪽으로 확장됩니다. This number of passes extends on each side from the 중간 of the corner.

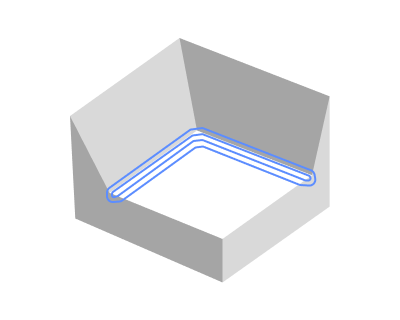

스트로크별 가공. 이 옵션이 비활성화되면, CAM 시스템은 스무딩 전환이 가능한 영역에서 여러 코너의 가공을 통합하려고 시도합니다. When the option is disabled, CAM system attempts to consolidate the 가공 of multiple corners in areas permitting a 스무딩 transition.
이 플래그를 활성화하면 공구경로를 영역별로 분리하여, 스무딩 전환이 가능한 곳에서 각 코너를 독립적으로 가공할 수 있습니다.
연결 각도. 연결된 패스 간의 최소 각도입니다. 가공 중인 코너 사이의 각도가 이 값보다 크면 해당 코너의 공구경로가 분리됩니다.
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 공구경로 계산 시 원하는 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 동일하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
정렬:
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 시 공구경로 패스의 순서를 제어합니다.
가공 경사:
코너 모선의 기울기를 기준으로 가공 영역을 결정합니다.

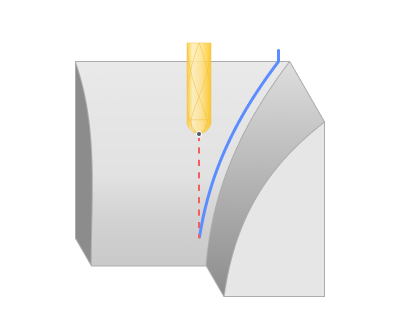

모두.전체. 완만한 영역과 급경사 영역을 모두 가공합니다. rocesses both shallow and steep areas.

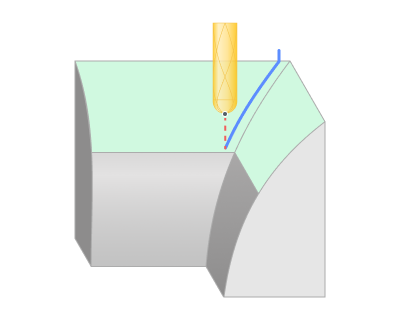

완만. 완만한 영역만 가공합니다.

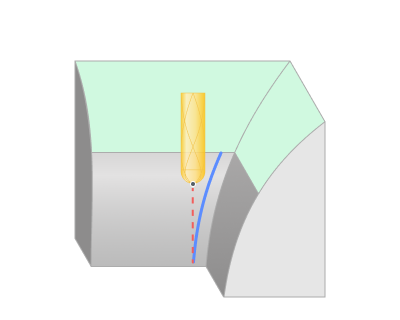

급경사. 급경사 영역만 가공합니다.
Steep/shallow split angle.급경사/완만 분할 각도. 완만한 영역과 급경사 영역을 구분하는 각도입니다. areas.
가공 레벨:
공구 축 방향의 가공 범위를 정의합니다. 워터라인 황삭 작업에서와 같이 하한 레벨을 지정합니다. 자세히 보기
5축 변환:
공구 축 방향을 제어합니다. 자세히 보기. 이 기능의 주요 파라미터는 5축 곡면 가공 작업과 동일합니다. 자세히 보기See 더보기5D Surfacing 작업See 더보기
트리밍:
가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 트리밍의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 접근, 작업 행정 시작점으로의 진입, 최종 절삭 후 퇴피, 작업 패스 간 전환, 공구 교환 위치로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 궤적 및 변위량을 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다. 자세히 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기작업 내에서 계산된 공구 궤적에 대해 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치 및 기타 제한 영역을 지정합니다. 자세히 보기
