워터라인 언더컷 작업
적용 범위:

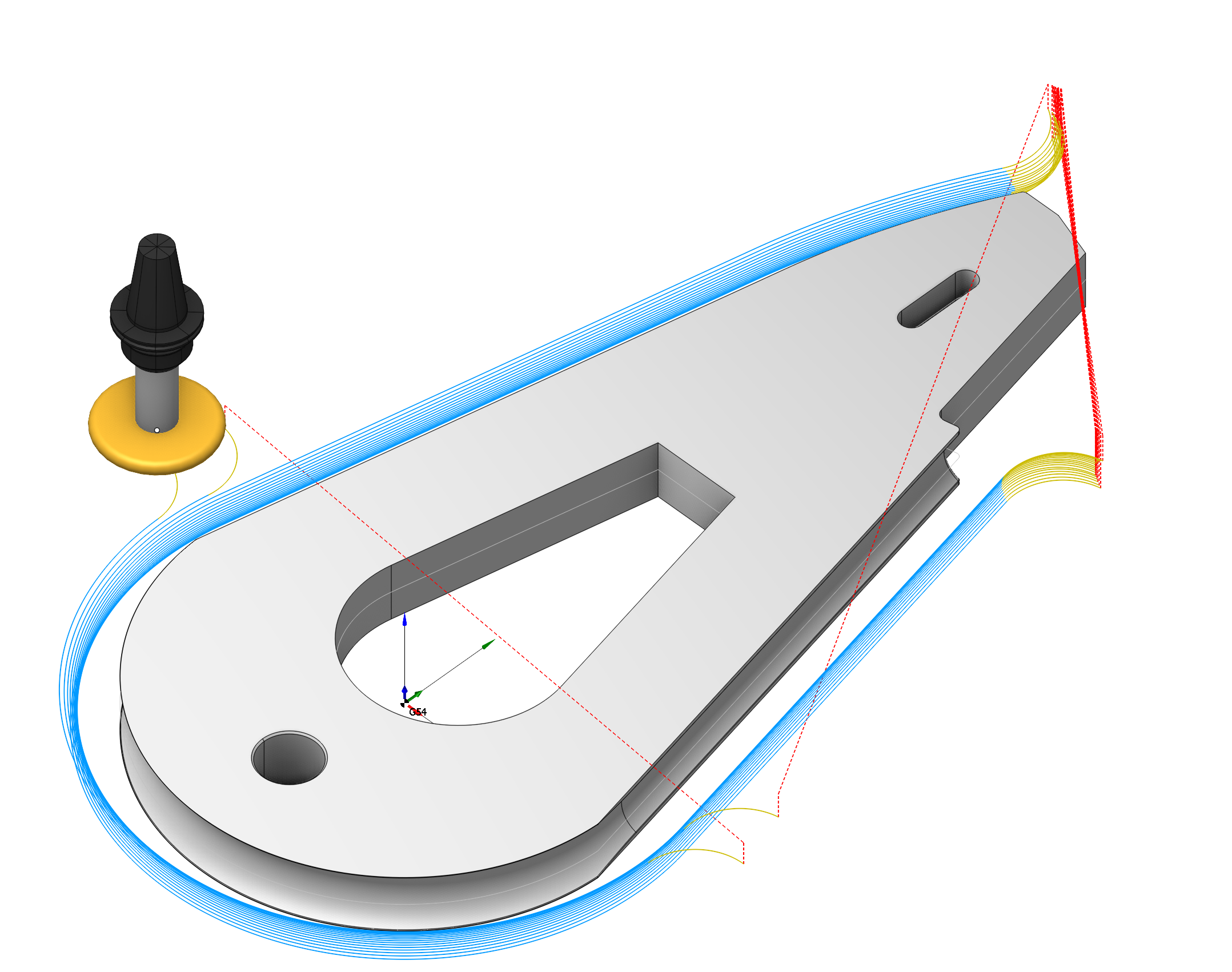

워터라인 언더컷 작업은 밀링 공구를 사용하여 리세스, 홈 또는 캐비티를 생성하는 데 사용됩니다. 이 작업은 언더컷 공구에 대한 워터라인 궤적을 생성합니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 배치, 파트의 좌표계 등이 포함될 수 있습니다.자세히 보기
작업 할당:
면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택된 곡면을 기반으로 궤적을 계산합니다.자세히 보기See 더보기
작업 영역. 작업 영역은 황삭 및 정삭 밀링 작업으로 가공할 파트 영역을 정의하는 데 사용됩니다.자세히 보기See 더보기
제한 구역. 제한 영역. 시스템에서 작업 영역 외에 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다.자세히 보기작업 ZonesRestrict ZonesSee 더보기
최상단. 상단 레벨. 모델 요소로 상단 레벨을 지정합니다.자세히 보기See 더보기
최하단. 하단 레벨. 모델 요소로 하단 레벨을 지정합니다.자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 할 영역을 제한할 수 있습니다.자세히 보기See 더보기
전략:

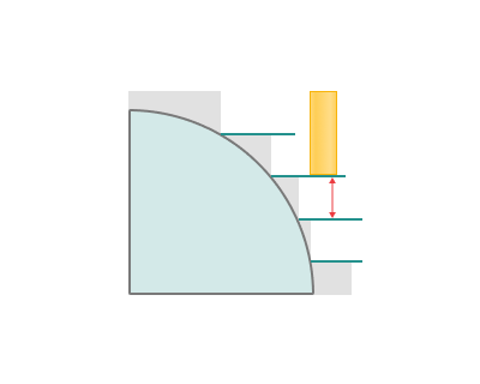

깊이 스텝.
상단과 하단 레벨 사이에서 공구 축 방향으로 한 번의 패스에서 제거되는 재료입니다.상단하단 levels.
적응형 step. 적응형 스텝. 상단 또는 하단 레벨에서의 추가 패스입니다. 파트 정리에 필요합니다.
황삭 패스.
공구경로가 평면에서 '황삭 스텝' 두께만큼 오프셋됩니다.
가공 전략:

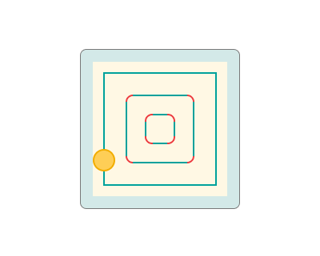

Equidistant. 진행 중 along curves obtained by offsetting the 파트 윤곽. See 더보기

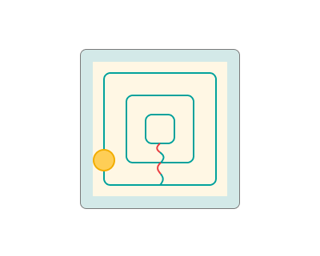

적응형. 이 전략은 높은 이송 속도, 최대 절삭 깊이(플루트 길이까지) 및 비교적 얕은 절삭 폭(공구 직경의 5%~30%)으로 대량의 재료를 효과적으로 제거하는 데 사용됩니다.자세히 보기See 더보기
황삭 step.황삭 스텝. 황삭 패스 간의 스텝입니다.
황삭 rounding 반경. The 파라미터 is necessary for rounding corners during the 황삭 pass.
연결 반경. 링크 반경. '링크' 및 트로코이달 호의 전환에 대한 링크 반경입니다.
스텝 count. 스텝 횟수. 황삭 패스 횟수입니다.
정렬. 이 탭은 표시된 패스를 정렬하는 데 필요합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업See 더보기
공작물 감지. If enabled:공작물 확인. 활성화 시: 황삭 스텝 및 스텝 횟수 파라미터 값을 기반으로 공작물의 두께를 고려하여 패스 수를 추가합니다. 패스 수가 공작물의 두께를 초과하면 공작물을 절삭하지 않는 추가 패스는 실행되지 않습니다.황삭 step스텝 count
If disabled:비활성화 시: 황삭 스텝 및 스텝 횟수 파라미터 값을 기반으로 공작물과 관계없이 패스 수를 추가합니다.황삭 step스텝 count
가공 레벨.
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업See 더보기
밀링 유형.
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 이를 통해 사용자는 공구경로 계산 과정에서 필요한 밀링 유형(상향 또는 하향)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
정렬.
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 중 공구경로 패스의 순서를 제어합니다. 이 파라미터 그룹은 워터라인 정삭 작업과 유사하게 동작합니다.자세히 보기Waterline finishing 작업. See 더보기
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작으로의 진입, 최종 절삭 동작 후 퇴피, 작업 패스 간 전환, 공구 교환 점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 궤적, 변위 크기를 구성할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자를 사용하여 스핀들 회전 속도, 급속 이송 값 및 공구경로의 다양한 영역에 대한 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 기준 값에 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 기준 값에 대해 자동으로 재계산됩니다.자세히 보기
변환:
작업 내에서 계산된 공구 궤적에 대해 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기
고정구:
고정구에는 척, 그립, 클램프 등의 고정 보조 장치 및 기타 성격의 제한 영역이 일반적으로 지정됩니다.자세히 보기
