적용 범위:

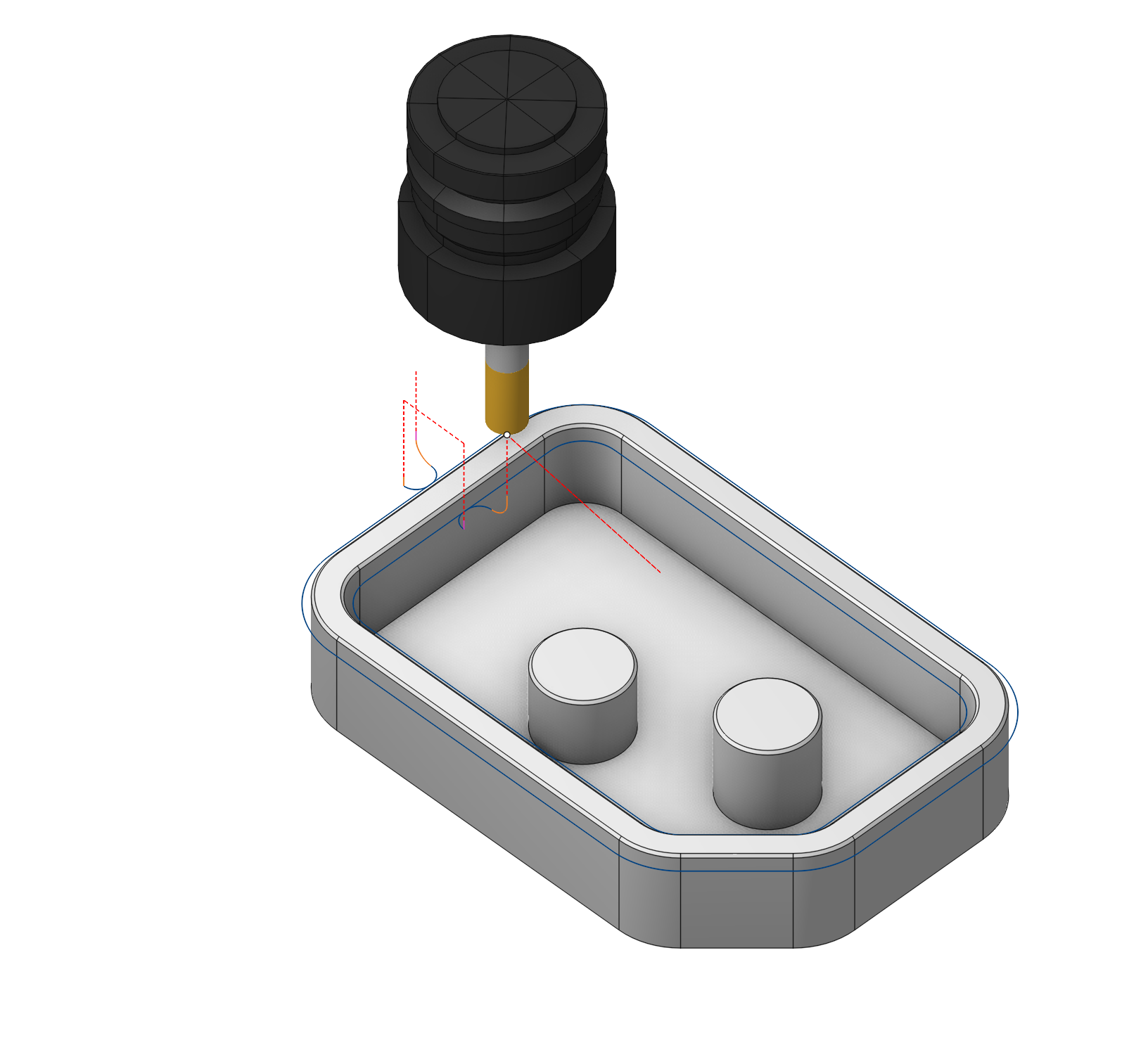

이 작업은 원통형 엔드밀, 원추형 밀, 구형 밀을 사용하여 모따기 제거 공구경로를 생성합니다. 주로 3D 모델에 지정된 모따기 및 필릿을 형성하거나, 날카로운 모서리를 무디게 하거나, 파트 모서리의 버(burr)를 제거하는 최종 단계로 사용됩니다.

셋업:

셋업 탭은 프로젝트의 주요 파라미터를 구성하는 데 사용됩니다. 장비 위의 파트 위치 설정, 파트의 좌표계 등을 포함할 수 있습니다.자세히 보기

작업 할당:

추가 sharp 모서리. 날카로운 모서리 추가. 이 피처는 3D 모델의 모서리를 기반으로 모따기 제거 공구경로를 생성할 수 있습니다. 모서리 대신 곡면을 선택하면, 해당 곡면의 모든 날카로운 모서리가 작업 할당에 즉시 추가됩니다.작업 영역

추가 면. 면 추가. 이 피처는 모따기로 설계된 곡면을 선택하여 3D 모델의 기존 모따기를 가공할 수 있습니다.

인식. 인식. 이 피처는 모따기를 자동으로 인식하여 작업 할당에 추가할 수 있습니다. 시스템은 인식된 요소를 날카로운 모서리, CAD 모따기, 필릿, 구멍 모따기의 네 가지 유형으로 분류합니다.작업 영역sharp edges, CAD chamfers, fillets, and 구멍 chamfers.

속성. 속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.

삭제. 목록에서 항목을 제거합니다.

제한. 제한 영역. 가공하지 않아야 할 영역을 제한할 수 있습니다.자세히 보기See 더보기

전략:

링크/리드:

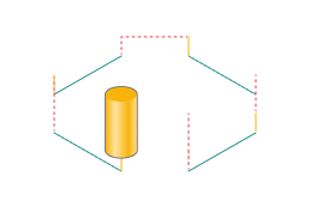

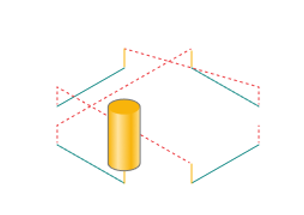

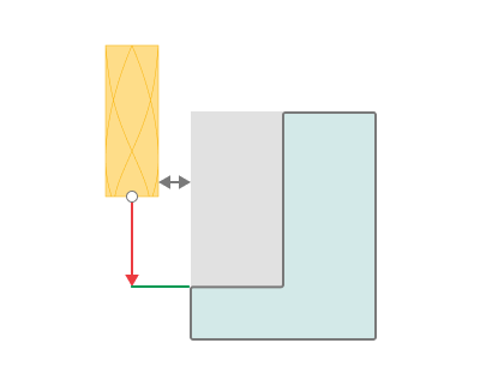

링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 접근, 작업 행정 시작점으로의 진입, 최종 절삭 이동 후의 퇴피, 작업 패스 간의 전환, 공구 교환 위치로의 복귀가 포함됩니다. 좌표축에 따른 이동 순서, 이동 궤적, 변위량을 설정할 수 있습니다.

이송 속도/회전 속도:

이 대화 상자에서 스핀들 회전 속도, 급속 이송 값, 공구경로의 각 구간에 대한 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 나머지 값은 공구 직경을 고려하여 정의 값에 따라 재계산됩니다.자세히 보기

변환:

작업 내에서 계산된 공구 궤적의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기

파트:

파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기

공작물:

작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기

고정구:

고정구로는 척, 그리퍼, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다.자세히 보기
