상단 및 하단 레벨
적용 범위:
프리즘형 파트 및 턴밀링 파트를 가공할 때의 일반적인 작업은 가공 피처의 기하학적 위치를 기반으로 작업의 상단 및 하단 레벨 파라미터를 정의하는 것입니다. 이 작업을 수행하는 가장 간단한 방법은 작업 할당의 해당 항목을 사용하는 것입니다.

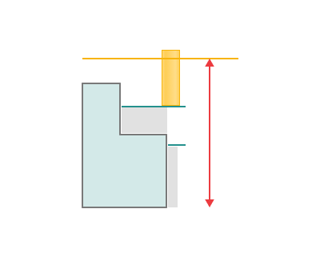

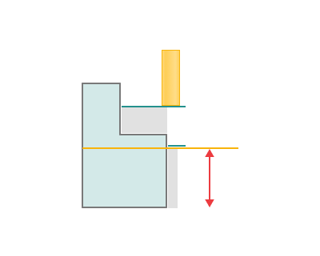

상단 및 하단 레벨의 소스 지오메트리로서, 작업 할당 항목은 그룹을 포함한 모든 3D 모델 엔티티에 사용할 수 있습니다. 레벨의 실제 값은 지오메트리 엔티티의 바운딩 박스에서 계산됩니다. 또한, 항목 속성 대화 상자에서 양수 또는 음수 소재 값을 설정할 수 있습니다.
작업 영역 활용

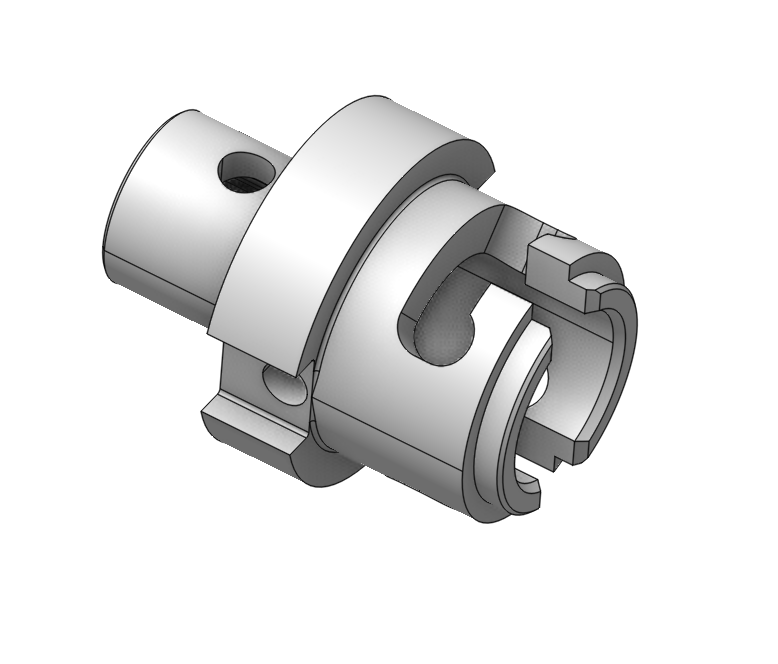

다음 그림은 턴밀링 파트를 나타냅니다. 전면 개방 슬롯을 가공하겠습니다.

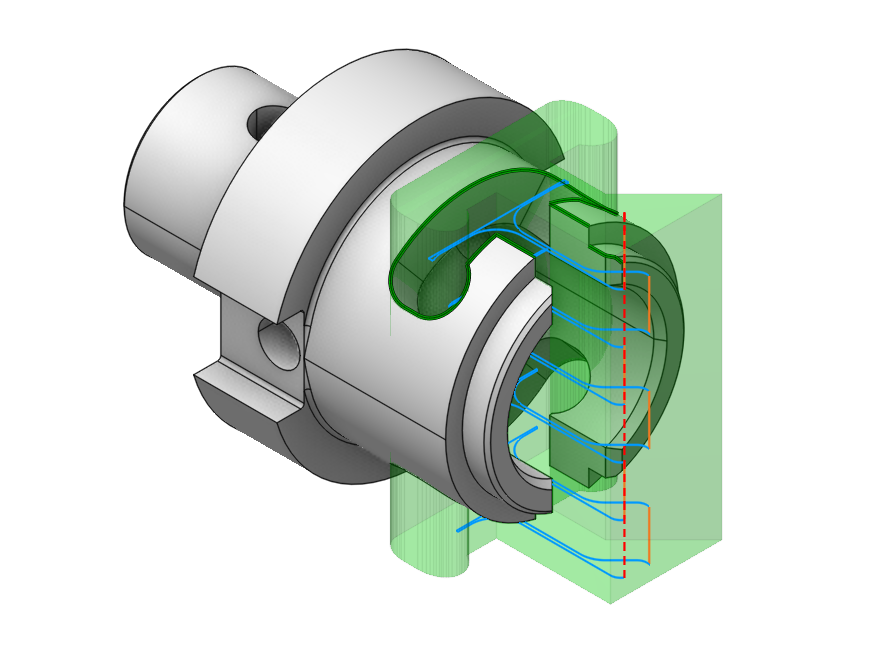

개방형 작업 영역을 사용하여 XY 평면에서 가공 영역을 구성합니다. 아래 그림에서 볼 수 있듯이, Z축으로 공구경로를 제한해야 합니다. 상단 및 하단 레벨을 모두 조정해야 합니다.
이 작업을 수행하기 위해 슬롯의 측면을 하단 레벨 항목으로 작업 할당에 추가합니다.

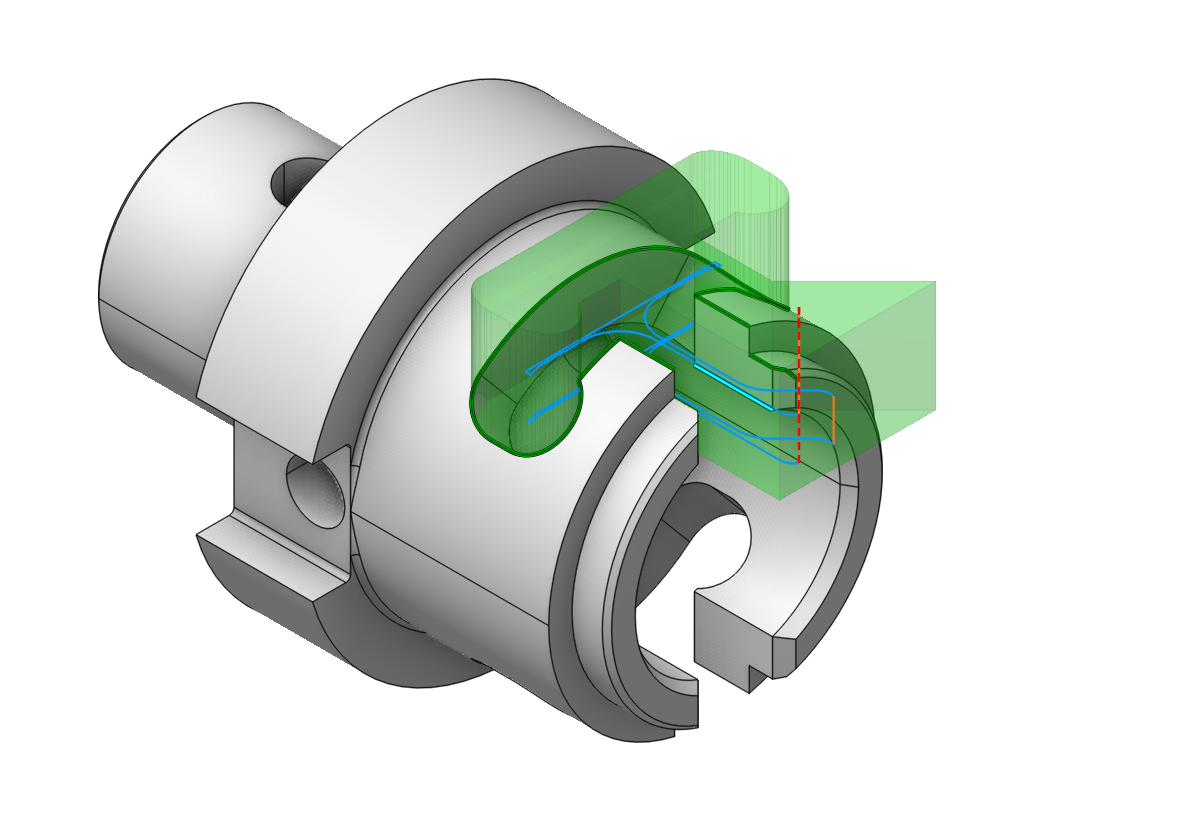

생성된 공구경로는 아래와 같이 표시됩니다.

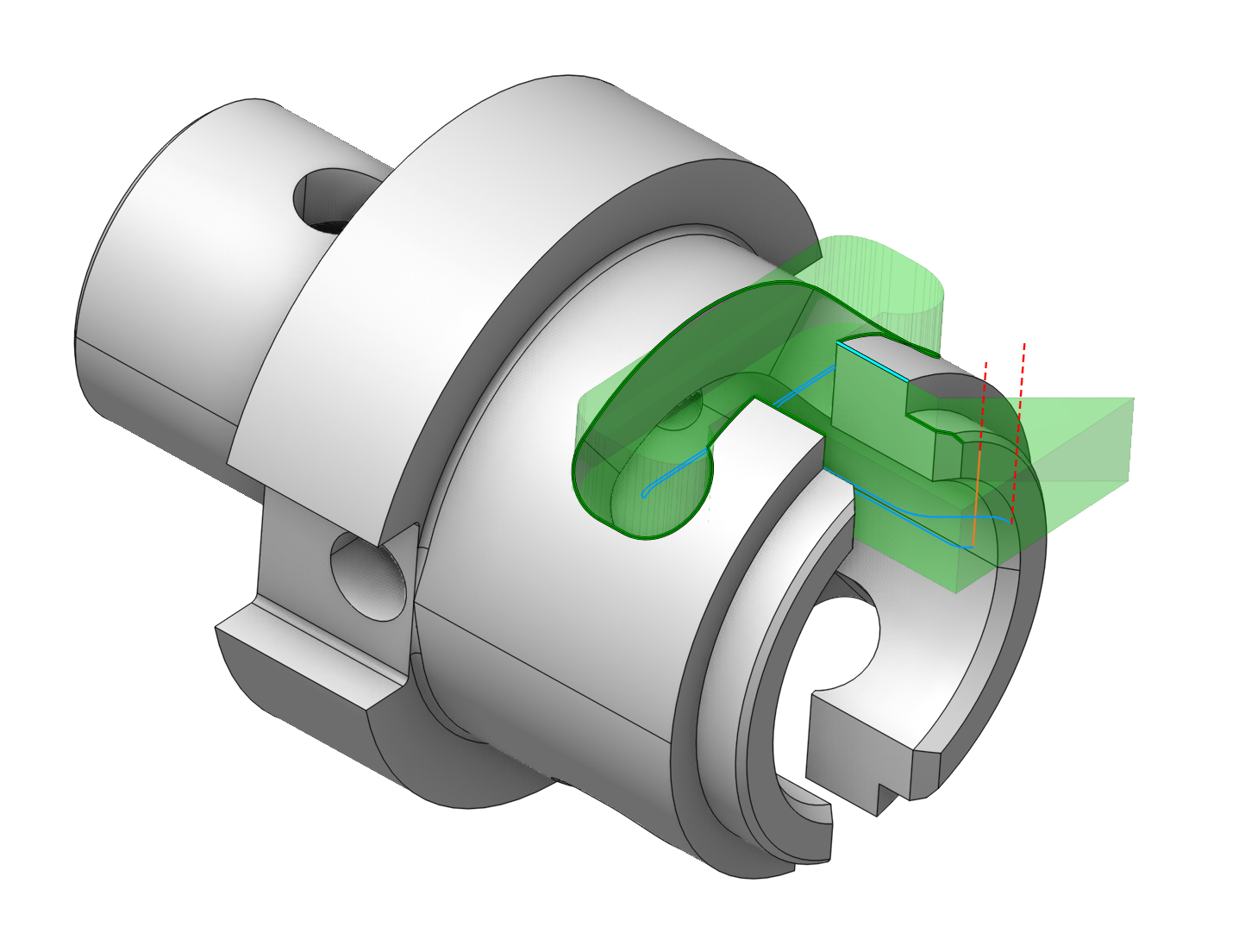

상단에서 공구경로를 제한하기 위해 슬롯의 외경을 상단 레벨 항목으로 작업 할당에 추가합니다.
