페이스밀 가공
적용 범위:

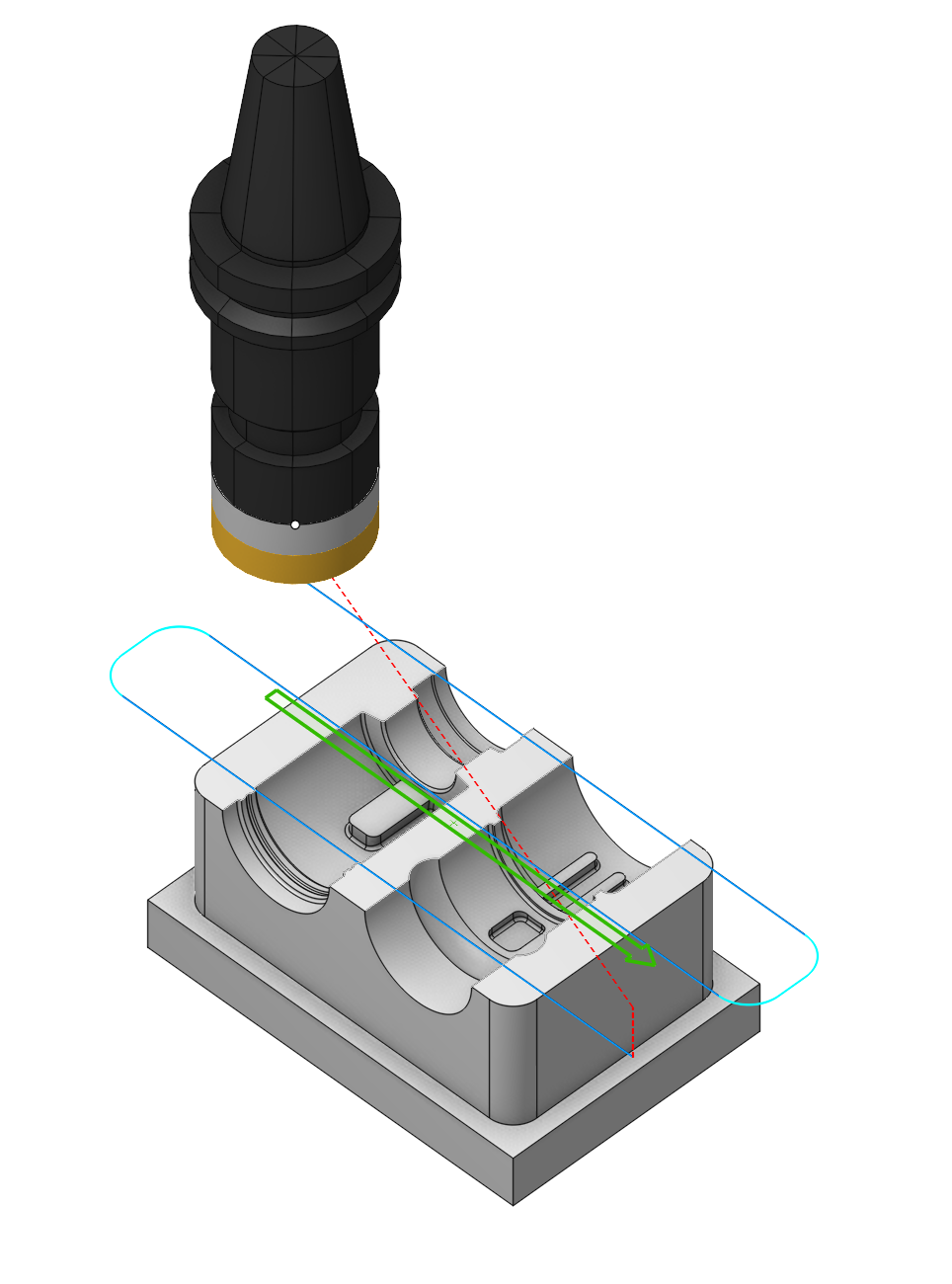

페이싱 가공 작업은 다음 전략 중 하나를 사용하여 지정된 수평 평면에서 공작물 재료를 제거합니다:
단일 패스
평행,
지그재그,
최적화된 지그재그,
나선.
The 지오메트리 of the 파트 is ignored, only the shape of the 공작물 is taken into account during the 작업 calculation process.파트의 지오메트리는 무시되며, 작업 계산 과정에서 공작물의 형상만 고려됩니다. 파트에 대한 언더컷 검사는 수행되지 않습니다.
재료는 여러 패스로 제거할 수 있습니다. 이 경우 하한 가공 레벨은 기본적으로 파트의 최고점에 의해 결정되고, 상한 레벨은 공작물의 최고점에 의해 결정됩니다. 패스 수는 상한 및 하한 가공 레벨 사이의 거리, 정삭 깊이, 황삭 패스의 절입 깊이에 따라 자동으로 계산됩니다. 패스 수를 수동으로 설정할 수도 있으며, 이 경우 가공 스텝이 재계산됩니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 지정, 파트의 좌표계 등이 포함됩니다. 자세히 보기
전략:
전략.
이 그룹에서는 평행 패스 전략의 기본 파라미터를 수정할 수 있습니다.
유형 of 가공 전략:

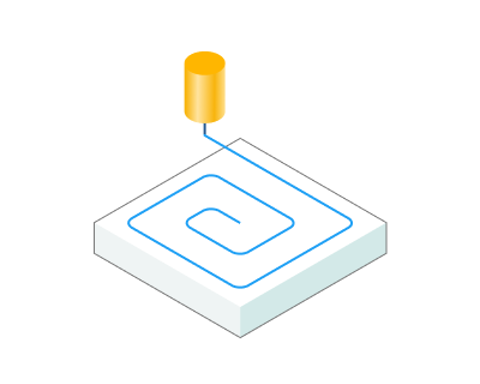

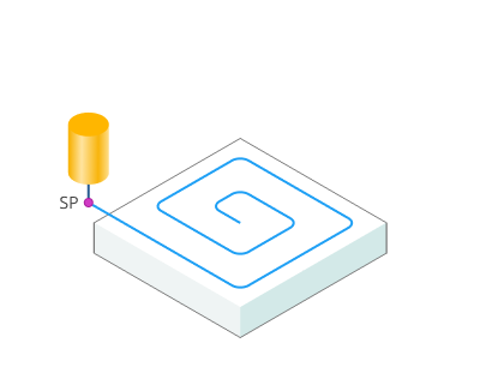

Spiral. 나선. 공구가 롤인 기법을 사용하여 공작물에 진입한 후, 미삭 재료의 경계를 따라 이동하며 원형 잔디깎이처럼 재료를 제거합니다. 허용되는 최대 절삭 폭과 공구 맞물림 각도를 초과하지 않습니다. 이 전략은 최소 시간에 대량의 재료를 제거하는 데 매우 효과적입니다.

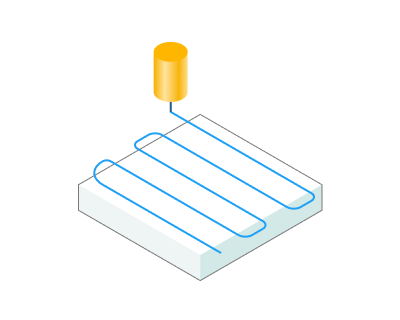

Optimized 지그재그. 최적화된 지그재그. 공구가 지그재그 경로를 따라 이동합니다. 지그 패스와 재그 패스 사이의 링크 이동도 가공 이송 속도로 재료 내에서 이루어져 가공 시간을 단축합니다. 이 전략은 황삭 및 중삭에 적합합니다.

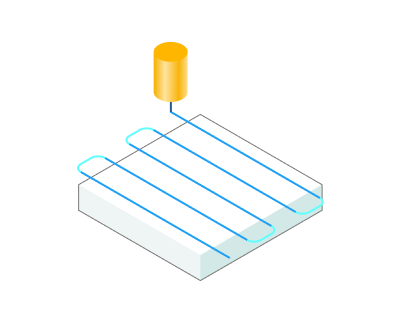

Zigzag. 지그재그. 공구가 지그재그 경로를 따라 이동합니다. 지그 패스와 재그 패스 사이의 링크 이동도 가공 이송 속도로 재료 내에서 이루어져 가공 시간을 단축합니다. 이 전략은 황삭 및 중삭에 적합합니다.

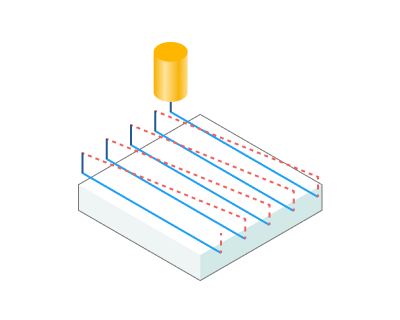

One way. 단방향. 공구가 밀링 유형(상향절삭/하향절삭)에 따라 항상 한 방향으로 평행 패스를 이동합니다. 가공 패스는 공작물 경계 밖에서 시작하고 끝납니다. 링크 이동은 안전 평면에서 수행됩니다. 이 전략으로 최상의 표면 정삭 품질을 달성할 수 있습니다.

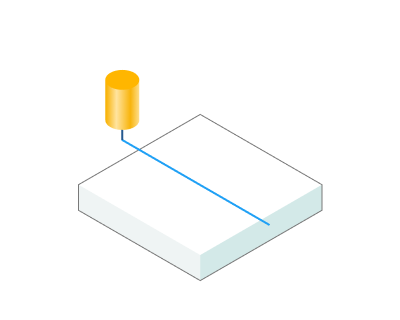

One pass. 단일 패스. 공구가 공작물 중심에서 정확히 한 번의 패스를 수행합니다. 가공 패스는 공작물 경계 밖에서 시작하고 끝납니다. 공구 직경이 공작물 폭보다 클 때 이 전략을 사용하십시오.
다음은 주요 파라미터이며, 전략 섹션에서 선택한 전략에 따라 파라미터 구성이 달라질 수 있습니다:dependingstrategy
스텝. 허용되는 최대 절삭 폭입니다.

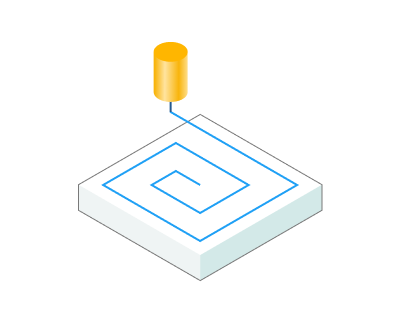

곡률 완화 corners. 코너 스무딩. 공구경로의 날카로운 코너를 지정된 반경으로 스무딩합니다.

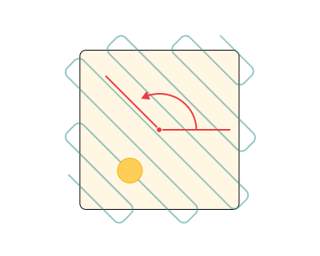

각도. 평면 작업의 절삭 각도 방향을 지정합니다.

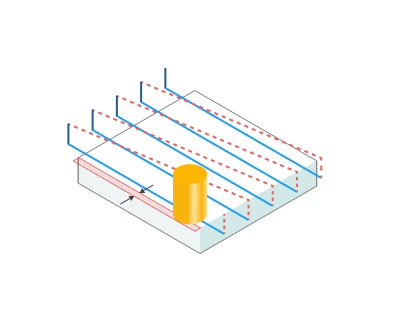

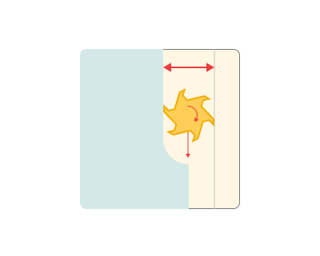

Finall pass 오버랩. 최종 패스 오버랩. 최종 패스에서 공구 외주가 공작물과 겹치는 양입니다.
밀링 유형
곡선 가공 작업을 제외한 거의 모든 작업에 지정할 수 있습니다. 공구경로 계산 과정에서 필요한 밀링 유형(상향절삭 또는 하향절삭)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 동일하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
정렬.
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 시 공구경로 패스의 순서를 제어합니다.
시작점. 플런지 시작 위치를 정의하는 점입니다.
가공 levels.
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 동일하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기

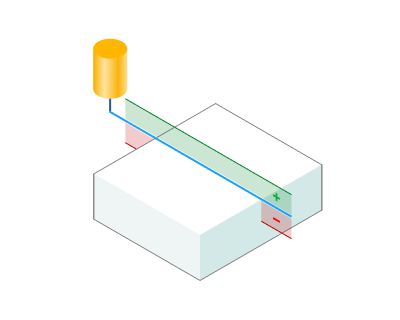

축 소재. 축 방향 여유량. 최종 레벨에 남길 여유량입니다. 양수 값을 사용하면 후속 가공을 위한 여유 재료를 남기고, 음수 값을 사용하면 파트에서 재료를 추가로 제거합니다(가우지).
Nb. of passes

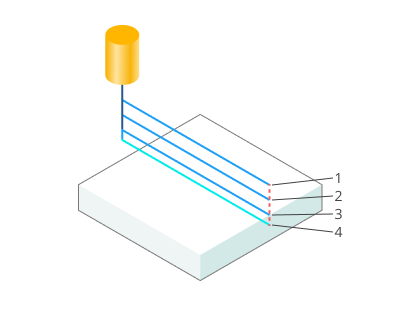

가공 패스 수입니다. 기본적으로 상한 및 최종 가공 레벨, 정삭 높이, 절입 깊이에 따라 자동으로 계산됩니다.

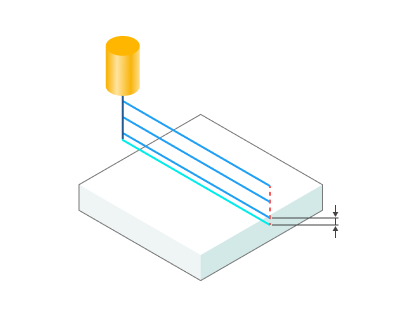

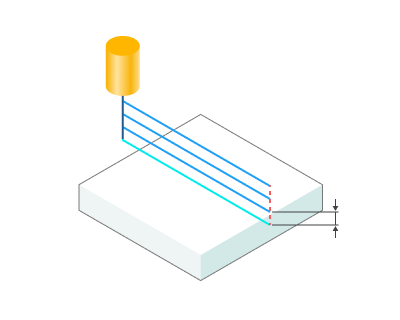

Cleanup height.정삭 높이. 최종 패스의 깊이를 제어할 수 있습니다. 더 작은 최종 패스 값을 사용하면 일반적으로 더 나은 표면 정삭 품질을 얻을 수 있습니다.

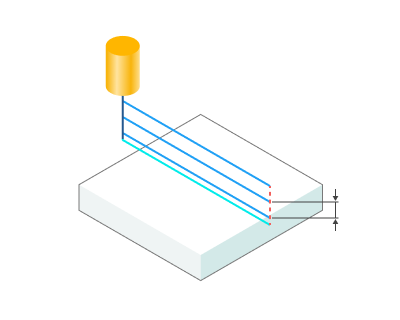

깊이 step. 절입 깊이. 황삭 패스에 허용되는 최대 스텝오버입니다.
