고성능 절삭 (HPC)
고성능 절삭(CAM 시스템 HPC) 전략은 개방형 및 폐쇄형 포켓에서 재료를 효율적으로 제거하기 위해 설계되었습니다.
이 전략은 다음 작업에서 사용할 수 있습니다:

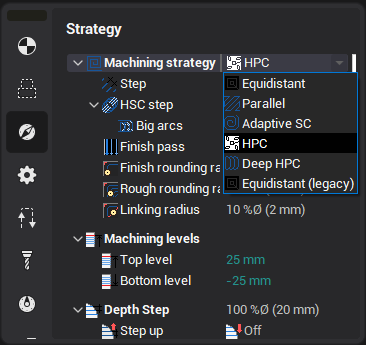

이 전략은 가공 전략 드롭다운에서 해당 옵션을 선택하여 활성화할 수 있습니다:
HPC 전략을 선택하면 다음의 모든 옵션을 사용할 수 있습니다.
새로운 트로코이달 호
기존 버전에 비해 공구 경로 길이가 최대 20% 단축되었습니다.
새로운 트로코이달 호는 이송 속도를 줄이지 않고도 공구 과부하를 방지합니다.
이를 통해 훨씬 부드러운 가공 프로세스를 구현할 수 있습니다.

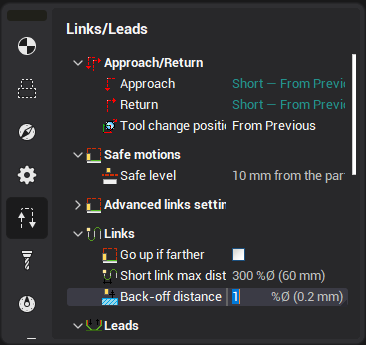

후퇴 거리 파라미터
공구가 다음 트로코이달 호 시작 위치로 이동할 때 이미 가공된 곡면 위로 들어올릴 수 있습니다.

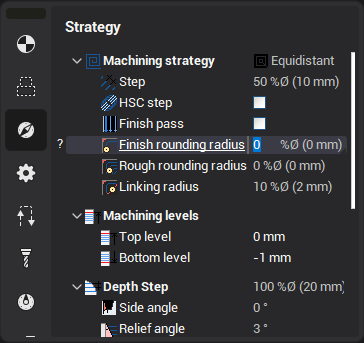

지그재그 모드에서의 라운드 링크
'정삭 라운딩 반경', '황삭 라운딩 반경' 및 '링크 반경' 값은 링크의 라운딩에 사용됩니다.
동일 Z 레벨 링크
상향 절삭 및 하향 절삭 모드에서 공구는 안전 레벨로 퇴피하지 않고 다음 경로로 직접 이동합니다. 이미 가공된 곡면 위에서 급속 이송이 수행되는 경우 "공구 후퇴 거리"가 사용됩니다. 또한 "아이들 반경"을 사용하여 이동을 부드럽게 합니다.

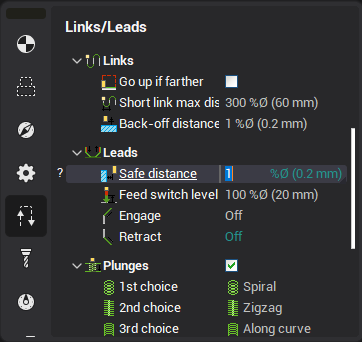

안전 거리
안전 거리 안전 거리는 안전 곡면에서/으로 공구를 하강/상승시킬 때 사용됩니다.
수직 이동은 공작물로부터 이 거리만큼 떨어진 위치에서 수행됩니다. 따라서 급속 이송 충돌을 방지하기 위해 접근/퇴피를 별도로 활성화할 필요가 없습니다.
황삭 시 사전 드릴링된 구멍을 사용하여 플런지하는 경우, 사전 드릴링 공구의 직경은 밀링 공구 직경보다 최소 안전 거리의 2배 이상 커야 합니다. 그렇지 않으면 사전 드릴링된 구멍이 감지되지 않습니다. otherwise the pre-drilled holes will 아님 be detected

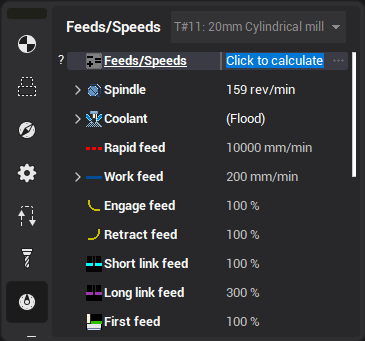

급속 이송 링크
링크 이동은 다음 이송 속도 또는 복귀 이송 속도 값을 사용하여 계산할 수 있습니다. 링크 길이가 '짧은 링크' 거리보다 작으면 '다음 이송' 값이 사용되고, 그렇지 않으면 '복귀 이송' 값이 사용됩니다. 복귀 이송은 기본적으로 작업 이송의 300%로 설정되며, 이는 비절삭 이송입니다. 시뮬레이션 시 '복귀 이송' 이동 중에 절삭이 감지되면 해당 이동은 오류로 표시됩니다. either next feed or 복귀 feed is
