플런지 허용
적용 범위:

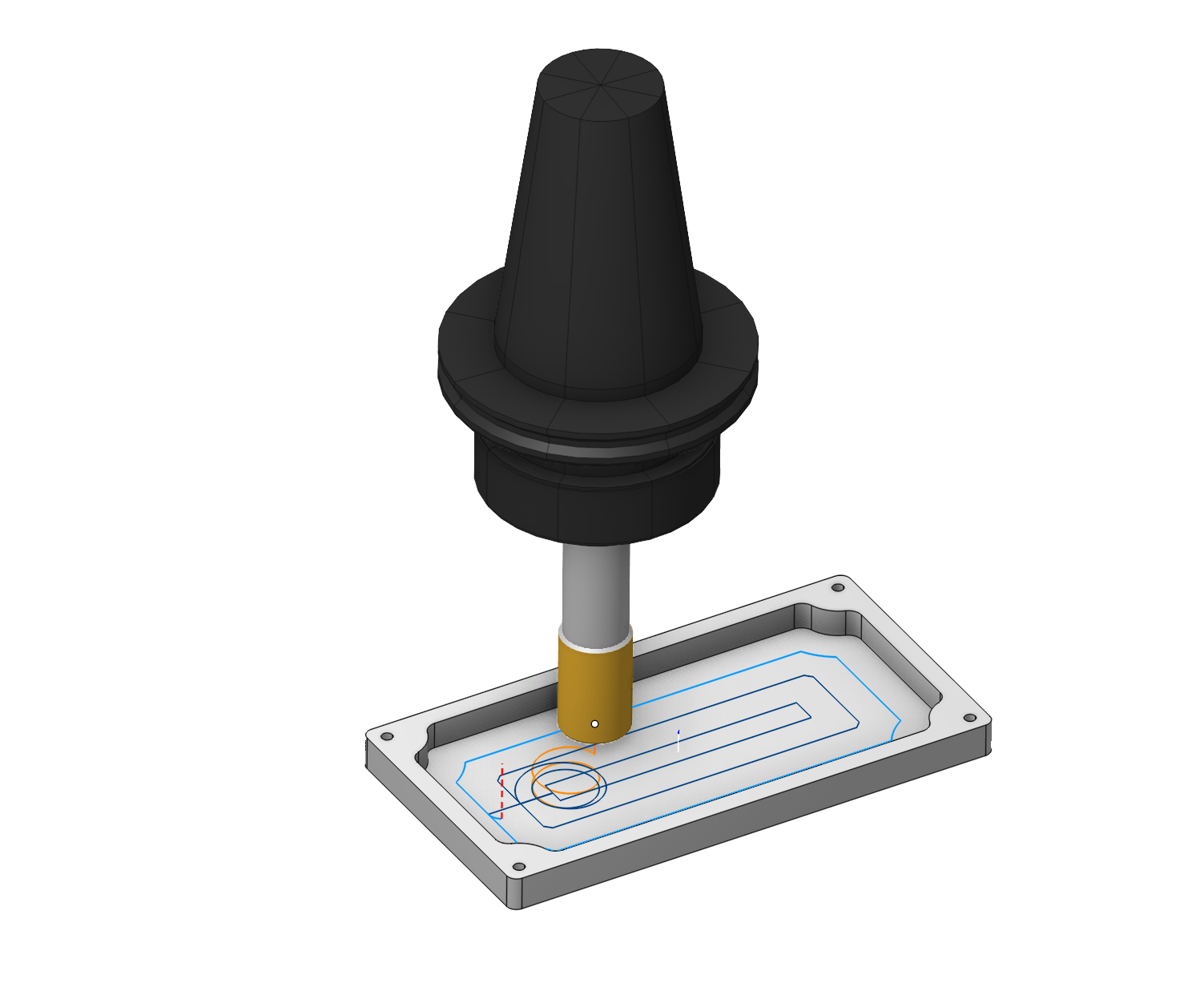

외부에서 가공 영역에 접근할 수 없는 경우, 시스템은 자동으로 가공 패스의 첫 번째 점까지 플런지 동작을 생성합니다. 플런지는 공작물 내부에서 Z축을 따라 이동하는 공구경로 구간입니다. <플런지>는 다음과 같이 수행됩니다:work pass플런지
작업의 안전 평면에서 XY 플런지 점까지 공구 접근.안전 평면
절삭 시작 전 안전 레벨 또는 안전 거리까지 급속 이송으로 수직 이동합니다(설정에 따라 다름). 안전 레벨은 현재 좌표계의 Z 상단 레벨입니다. 안전 거리는 정의된 플런지 시작점까지의 거리입니다.
접근 이송 속도로 정의된 플런지 시작점까지 수직 하강합니다.
선택된 플런지 방식이 접근 이송 속도로 접근 점까지 적용됩니다.
접근이 시작됩니다.
시스템에서 다음과 같은 플런지 방식을 사용할 수 있습니다:
없음. 플런지를 시도하지 않으려면 이 옵션을 설정하십시오.

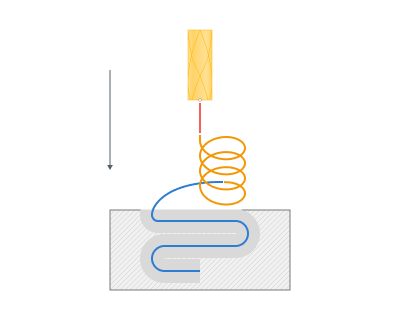

Spiral.나선. 공구가 원을 따라 나선 운동을 수행하며, 원의 마지막 점이 첫 번째 접근 점과 연결됩니다. 원의 반경은 사용자 정의 옵션입니다.

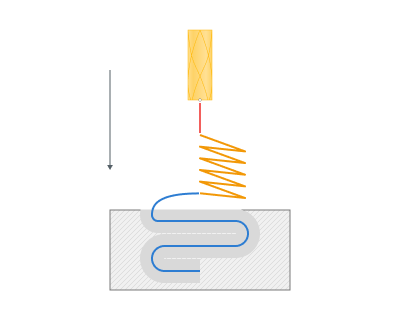

지그재그. 공구가 직선 구간을 따라 왕복 운동을 수행하며, 첫 번째 접근 점과 연결됩니다. 구간의 길이는 사용자 정의 옵션입니다.

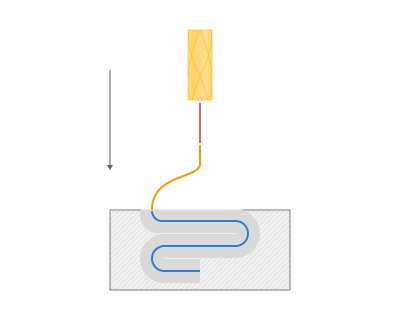

Along 곡선. 곡선을 따라. 공구가 접근 곡선을 따라 플런지합니다. 플런지 동작은 접근 동작의 끝에서 완료됩니다.

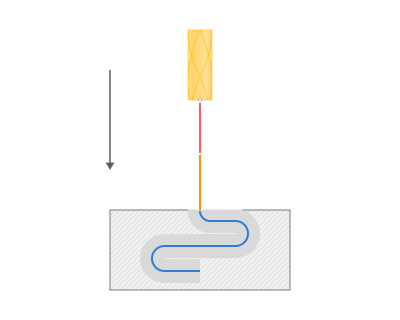

축 방향. 접근의 첫 번째 점까지 수직 직선을 따라 수행됩니다.
Ramp angle. 플런지 각도 램프 각도. 플런지 각도는 플런지 속도를 결정합니다. 각도가 클수록 공구가 재료에 더 빠르게 플런지합니다.
최소 size. 최소 크기. 플런지 최소 크기는 다음을 정의합니다:최소 size
- 나선 플런지에서 나선의 최소 허용 직경,
- 지그재그 및 곡선을 따라 플런지에서 지그재그 이동의 최소 허용 진폭.ZigzagAlong 커브
CAM 소프트웨어가 주어진 최소 크기로 선택된 유형의 가우지 없는 플런지를 형성할 수 없는 경우, 다음 사용 가능한 플런지 유형을 시도합니다. 더 이상 사용 가능한 플런지 유형이 없으면 해당 포켓은 미가공 상태로 남습니다.
최대 size. 최대 크기. 플런지 최대 크기는 다음을 정의합니다:최대 size
- 나선 플런지에서 나선의 최적 직경,
- 지그재그 및 곡선을 따라 플런지에서 지그재그 이동의 최적 진폭.
CAM 소프트웨어가 주어진 최적 크기로 선택된 유형의 가우지 없는 플런지를 형성할 수 없는 경우, 감소량 파라미터에 지정된 값만큼 크기를 줄여 플런지가 가능해지거나 크기가 최소 허용 값에 도달할 때까지 시도한 후, 목록에서 다른 플런지 유형을 적용합니다.하강
하강. 하강감소량. 감소량은 CAM 소프트웨어가 가우지 없는 플런지를 형성할 수 없을 때 플런지 크기를 줄이는 값을 정의합니다. CAM 소프트웨어가 주어진 최적 크기로 선택된 유형의 가우지 없는 플런지를 형성할 수 없는 경우, 감소량 파라미터에 지정된 값만큼 크기를 줄여 플런지가 가능해지거나 크기가 최소 허용 값에 도달할 때까지 시도한 후, 목록에서 다른 플런지 유형을 적용합니다.하강
곡률 완화 반경.
If enabled: 활성화 시: 플런지 동작과 수평 동작의 연결이 스무딩 반경으로 라운딩됩니다.
If disabled: 비활성화 시: 플런지 공구경로가 플런지 각도로 첫 번째 수평 동작과 연결됩니다.
