평면 황삭 작업
적용 범위:

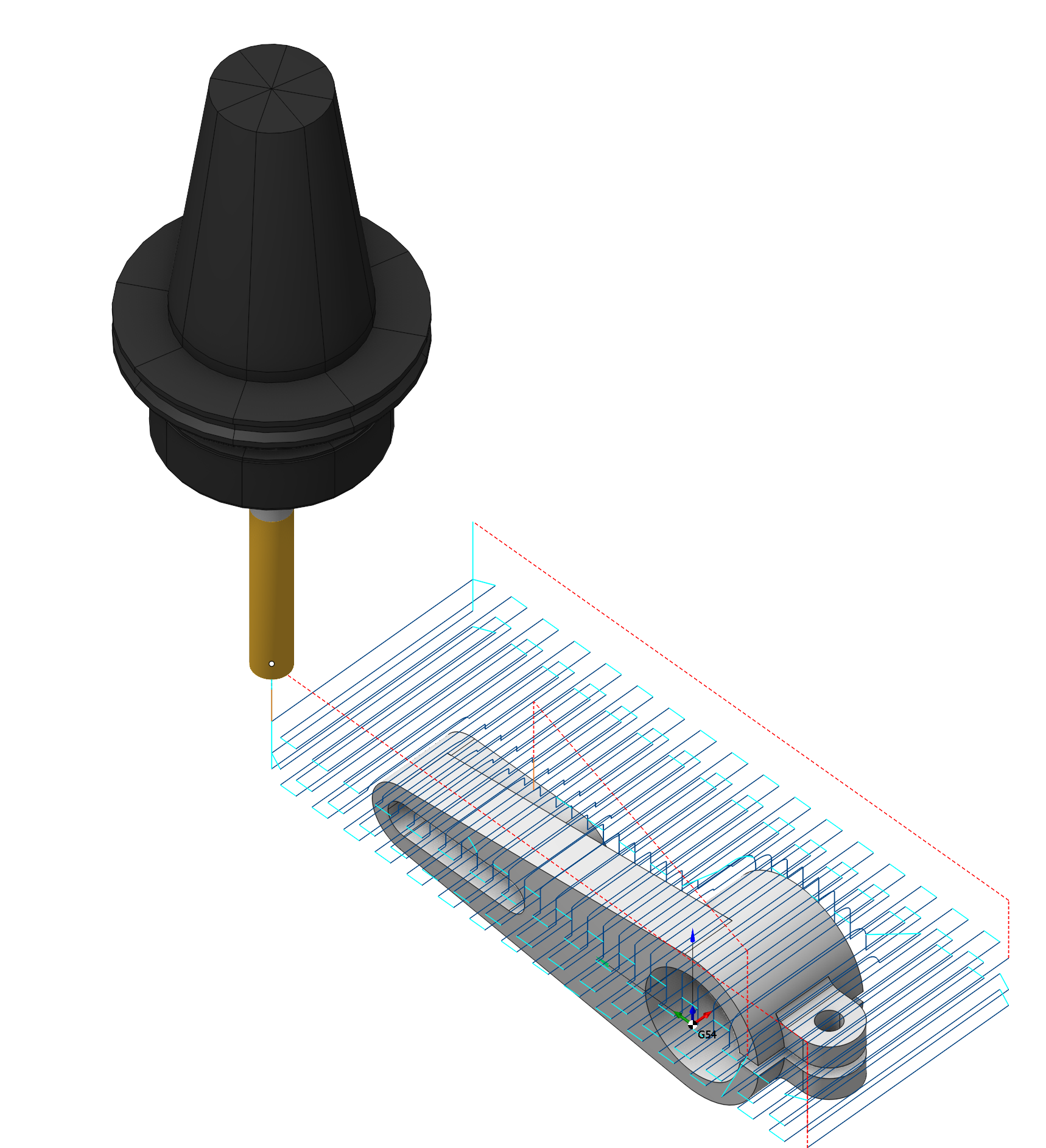

평면 황삭 작업의 가공 결과는 유사한 파라미터를 사용한 워터라인 전략과 비교했을 때 일반적으로 원본 모델에 더 가깝습니다. 이 작업은 정의된 공작물 모델과 큰 차이가 있는 모델을 황삭 가공 전에 가공하거나 연질 재료를 밀링할 때 사용됩니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 지정, 파트의 좌표계 등이 포함될 수 있습니다.자세히 보기
작업 할당:
면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택한 곡면을 기반으로 경로를 계산합니다.자세히 보기See 더보기
포켓. 일반적인 프리즘형 또는 선삭-밀링 파트는 여러 단순 형상으로 구성됩니다. 이 작업을 간소화하기 위해 3D 모델에서 파트 요소를 인식하고 작업 영역 및 가공 레벨과 같은 기본 작업 할당 항목으로 자동 변환할 수 있습니다.자세히 보기See 더보기
작업 영역. 작업 영역은 황삭 및 정삭 밀링 작업으로 가공할 파트 영역을 정의하는 데 사용됩니다.자세히 보기See 더보기
제한 구역. 제한 영역. 시스템에서는 작업 영역 외에도 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다.자세히 보기작업 ZonesRestrict ZonesSee 더보기
최상단. 상단 레벨. 모델 요소를 기준으로 상단 레벨을 지정합니다.자세히 보기See 더보기
최하단. 하단 레벨. 모델 요소를 기준으로 하단 레벨을 지정합니다.자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않을 영역을 제한할 수 있습니다.자세히 보기See 더보기
전략:
스텝.
허용되는 최대 절삭 폭입니다. 이 파라미터 그룹은 평면 정삭 작업과 유사하게 작동합니다.자세히 보기평면 finishing 작업. See 더보기
절입 깊이.
상단 레벨과 하단 레벨 사이에서 공구 축 방향으로 1회 패스에 제거되는 재료입니다.상단하단 levels
가공 레벨.
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 작동합니다.자세히 보기Waterline 황삭 작업. See 더보기
밀링 유형
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 이를 통해 공구경로 계산 과정에서 필요한 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 작동합니다.자세히 보기Waterline 황삭 작업. See 더보기
코너 스무딩.
공구 방향이 급격히 변경되면 밀링 제어 장치가 회전 시작 전에 감속한 후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이러한 이유로 시스템에는 모델의 내부 또는 외부 코너에 대해 정의된 반경을 사용하는 공구경로 스무딩 기능이 있습니다.
트리밍.
Allows for the skipping of surfaces 아님 intended for 가공 and allows for the 연장 of the 공구경로 가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 일부 파라미터 그룹은 평면 정삭 작업과 유사하게 작동합니다.자세히 보기평면 finishing 작업. See 더보기
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 공구 교환 점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 경로 및 변위량을 구성할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자를 사용하여 스핀들 회전 속도, 급속 이송 값 및 공구경로의 다양한 영역에 대한 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의하는 값에 밑줄이 표시됩니다. 다른 값은 공구 직경을 고려하여 정의 값에 따라 재계산됩니다.자세히 보기
변환:
작업 내에서 계산된 공구 경로에 대해 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다.자세히 보기
