볼륨 가공 작업의 작업 할당

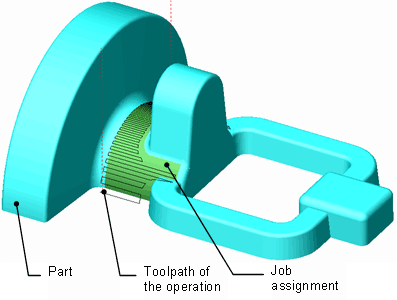

작업의 <b>작업 할당</b>은 해당 작업에서 반드시 가공해야 할 요소의 목록을 정의하며, <b>파트</b>는 공구 이동 시 파트 가우지가 발생하지 않는지 확인하는 용도로만 사용됩니다. 파트 지오메트리 자체는 공구경로 생성에 사용되지 않습니다. 볼륨 가공 작업은 면과 메시를 작업 할당으로 사용합니다. 볼륨 가공 작업의 목록은 다음과 같습니다:job assignment파트

• 구멍 가공 작업;

• 워터라인 황삭 작업;

• 평면 황삭 작업;

• drive 황삭 작업드라이브 황삭 작업;

• 워터라인 finishing 작업워터라인 정삭 작업;

• 평면 finishing 작업평면 정삭 작업;

• drive finishing 작업드라이브 정삭 작업;

• combined 작업복합 작업;

• 평면 optimized 작업평면 최적화 작업;

• complex 작업복합(복합) 작업;

• 워터라인 rest 밀링 with clearance여유량 포함 워터라인 잔삭 밀링;

• 워터라인 rest 밀링워터라인 잔삭 밀링;

• 평면 rest 밀링평면 잔삭 밀링;

• drive rest 밀링드라이브 잔삭 밀링;

• 평면 optimized rest 밀링평면 최적화 잔삭 밀링;

• complex rest 밀링복합(복합) 잔삭 밀링.

• 구멍 가공 작업;

• 워터라인 황삭 작업;

• 평면 황삭 작업;

• 드라이브 황삭 작업;

• 워터라인 정삭 작업;

• 평면 정삭 작업;

• 드라이브 정삭 작업;

• 복합 작업;

• 평면 최적화 작업;

• 복합(복합) 작업;

• 여유량 포함 워터라인 잔삭 밀링;

• 워터라인 잔삭 밀링;

• 평면 잔삭 밀링;

• 드라이브 잔삭 밀링;

• 평면 최적화 잔삭 밀링;

• 복합(복합) 잔삭 밀링.

볼륨 가공 작업의 기본 작업 할당은 < 현재 파트 >입니다. <참조> 버튼을 눌러 동일한 항목을 작업 할당에 추가할 수도 있습니다. 항목 이름에서 알 수 있듯이, 파트의 모든 면이 가공됩니다. 특정 면만 가공해야 하는 경우 < 면 추가 > 버튼을 눌러 작업 할당에 명시적으로 추가해야 합니다. 작업 할당에 나열된 항목의 순서는 생성되는 공구경로에 영향을 주지 않습니다.참조

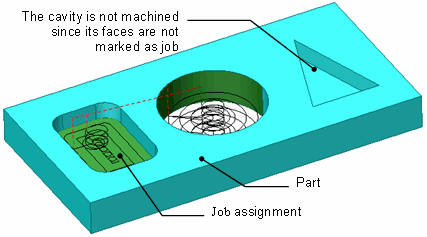

황삭 작업의 작업 할당은 가공할 파트 영역을 지정합니다. 이때 공구에 방해가 되는 재료도 함께 제거됩니다. 즉, 캐비티의 모든 면을 작업 할당으로 지정할 필요가 없으며, 캐비티의 가장 낮은 면만 지정하면 충분합니다.

작업 할당은 자동 가공 레벨도 정의합니다. 예를 들어, 구멍의 벽면을 작업 할당에 지정하면 가공할 최저 레벨은 해당 곡면의 최저점에 의해 결정됩니다.
