스플라인 곡선 그리기

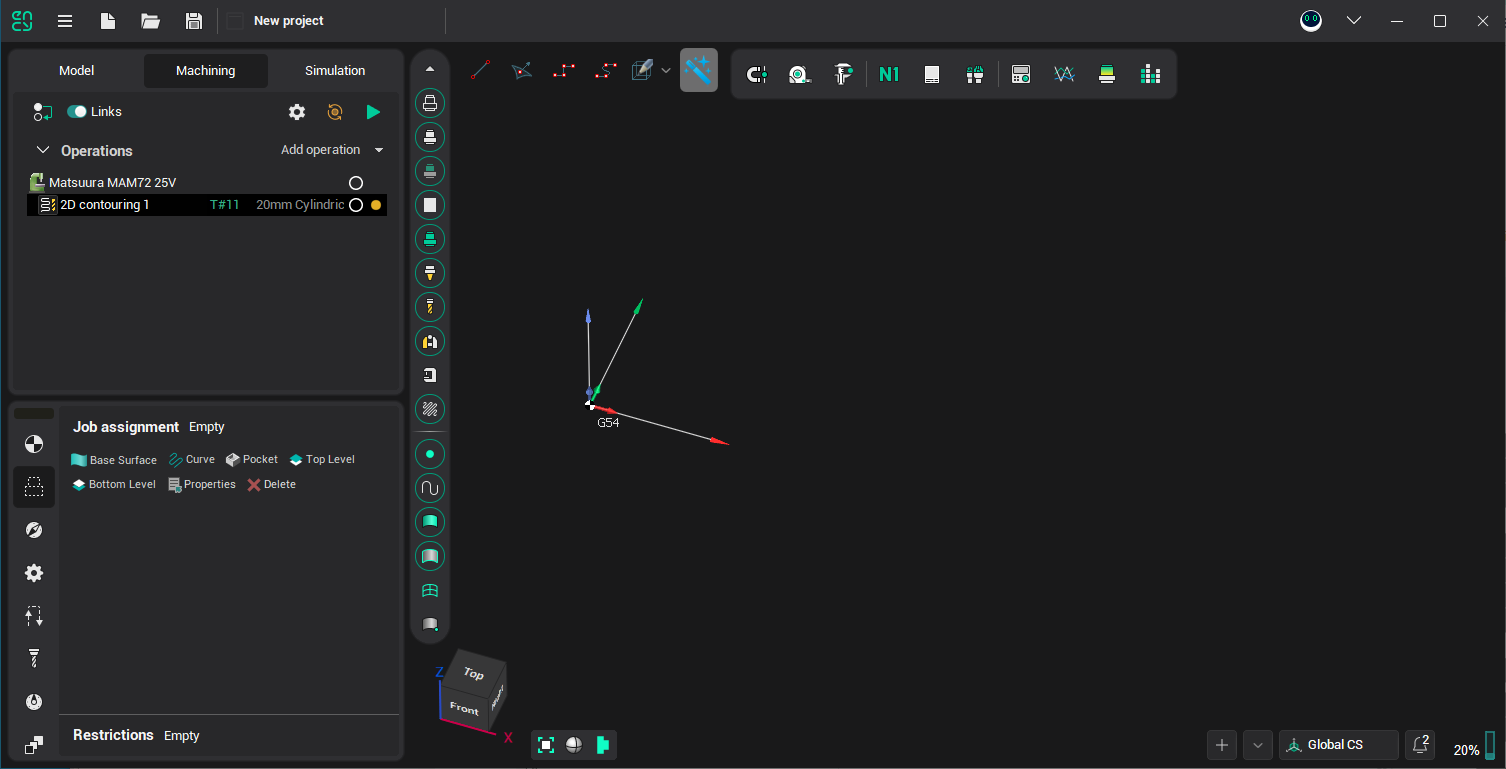

이 기능은 실험적이며 아직 개발 중입니다. 기술 모드가 활성화된 동안 그래픽 창에 실시간 곡선 그리기 도구 모음이 표시됩니다.

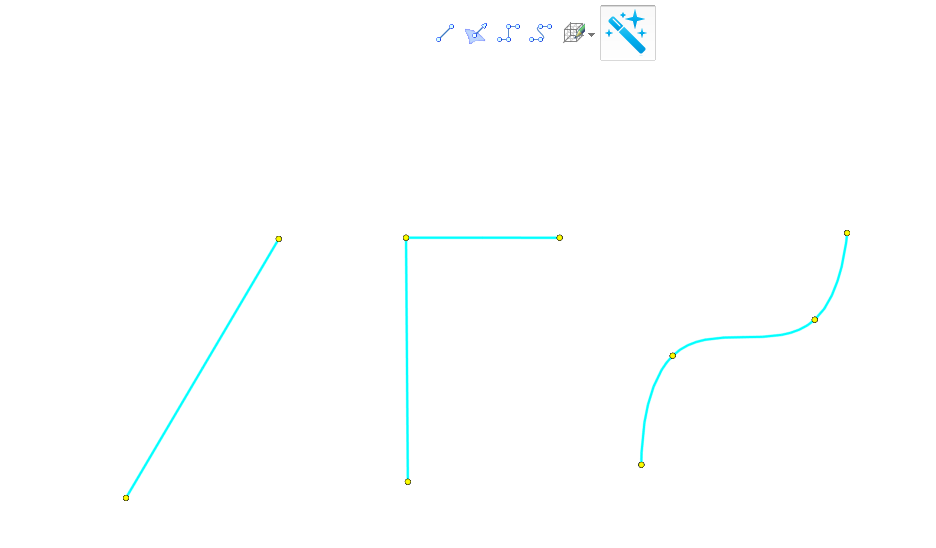

보조 곡선을 그릴 수 있습니다:
직선
폴리곤
스플라인.

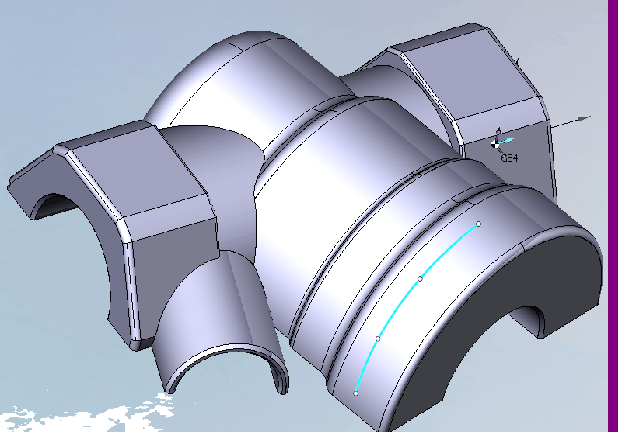

화면에 표시되는 객체의 곡면 위에 직접 그릴 수 있습니다. 이러한 곡선의 노드는 마우스 클릭만으로 드래그, 삭제 및 추가할 수 있습니다.
3가지 그리기 모드가 있습니다:
자유 모드. 다음 규칙에 따라 점이 선택됩니다.
커서 아래에 스냅 객체가 없고 첫 번째 점인 경우, Z값이 정의되지 않습니다.
커서 아래에 스냅 객체가 없고 첫 번째 점이 아닌 경우, 이전 점과 동일한 Z값을 가집니다(평면 위에서 그리기).
커서 아래의 곡면에 스냅하는 경우, 가장 가까운 점이 선택됩니다.

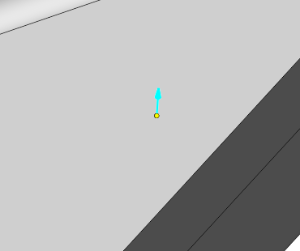

곡면 위 모드. 곡면에서만 점이 선택됩니다.

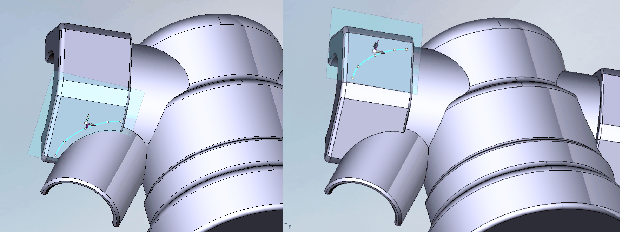

평면 위 모드. 평면에서만 점이 선택됩니다. 모든 그리기 곡선은 이 평면에 연결되며, 평면 변환(이동 또는 회전) 시 함께 변환됩니다.
참고:
