드라이브 정삭 작업


../images/download/attachments/142657185/Img5_2_9_1.gif

../images/download/attachments/142657185/Img5_2_9_2.gif

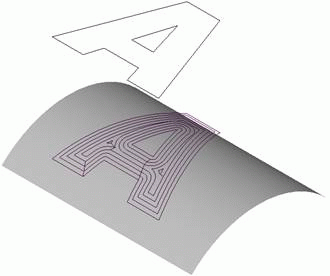

드라이브 정삭 작업은 복잡한 자유 곡면으로 구성된 모델의 개별 영역을 가공할 때 가장 적합합니다. 특정 형상의 모델 영역을 재가공하거나, 곡면 지오메트리의 변화가 적은 모델을 가공하거나, 모델 곡면에 문자 및 도안을 밀링 가공할 때 권장됩니다. 드라이브 정삭 작업으로 모델 곡면의 평탄한 영역을 가공할 때는 외곽 모서리를 기준 곡선으로 사용하고 곡선 따라가기 전략을 적용하는 것이 좋습니다. 경사가 급한 영역을 가공할 때는 동일한 기준 곡선에 곡선 가로지르기 전략을 사용하십시오.

각 지오메트리 객체 또는 객체 그룹에 대해 추가 소재 여유량을 정의할 수 있으며, 가공 시 해당 작업의 기본 소재 여유량에 더해집니다.

공작물과 제한 모델이 정의되지 않은 경우, 시스템은 가공 대상 모델의 전체 가용 곡면을 가공합니다. 그렇지 않으면 공작물 내부이면서 제한 모델 외부에 있는 곡면 영역만 가공됩니다.

공작물은 직육면체, 원통, 소재 여유가 있는 금형 또는 각주 형상, 이전 작업의 잔삭 재료, 그리고 솔리드 바디, 곡면, 메시 및 닫힌 곡선의 투영을 밑면으로 하는 각기둥으로 구성된 자유 형상 지오메트리 모델로 지정할 수 있습니다. 제한 모델에는 가공 중 제어해야 할 솔리드 바디, 곡면, 메시와 닫힌 곡선의 투영으로 정의된 가공 영역 및 제한 영역을 정의할 수 있습니다.

평면 작업과 마찬가지로, 볼륨 모델의 곡면 가공은 개별 경로를 사용하여 수행됩니다. 작업 파라미터에 따라 경로는 수직 평면(기준 곡선을 가로지르는 방향) 또는 수직 수학적 '원통'에 놓이며, 원통의 형상과 위치는 드라이브 곡선(기준 곡선을 따르는 방향)에 의해 정의됩니다. 인접한 가공 패스 간의 간격은 일정하게 유지하거나 정의된 스캘럽 높이에 따라 계산할 수 있습니다.

로컬 좌표계 또는 회전축을 사용하는 경우, 가공 대상 모델의 위치는 변경되지 않으며 공구 회전축은 로컬 좌표계의 Z축에 평행하고, 모든 가공 패스는 로컬 좌표계의 수평면에 수직인 평면 또는 수학적 원통에 배치됩니다.

가공 대상 곡면 모델의 영역은 Z축에 대한 법선의 경사각에 따라 제한할 수 있습니다. 예를 들어, 곡면 법선의 경사각이 30도 미만인 평탄한 영역만 가공해야 하는 경우, 최소 및 최대 경사각을 각각 0도와 30도로 설정하는 것이 좋습니다.

가공 패스 평면에 대한 법선과의 편차가 작은 영역만 가공하려면 전면 각도를 제한하는 것이 좋습니다. 예를 들어, 가공 패스 곡면에 거의 수직인 곡면 영역을 가공해야 하는 경우, 전면 각도를 작은 값(예: 5도)으로 설정하는 것이 좋습니다.

결과 공구경로에서 제한 모델 영역 및 모서리 라운딩 영역으로의 가공 진입을 제한하는 것도 가능합니다.

가공 패스를 하나의 공구경로로 연결할 때 하향 또는 상향으로 수행할 수 있습니다. 인접한 가공 패스 간의 전환은 곡면 위에서, 퇴피 및 접근 이동을 사용하여, 또는 안전 평면을 경유하여 수행할 수 있습니다.
