적용 범위:

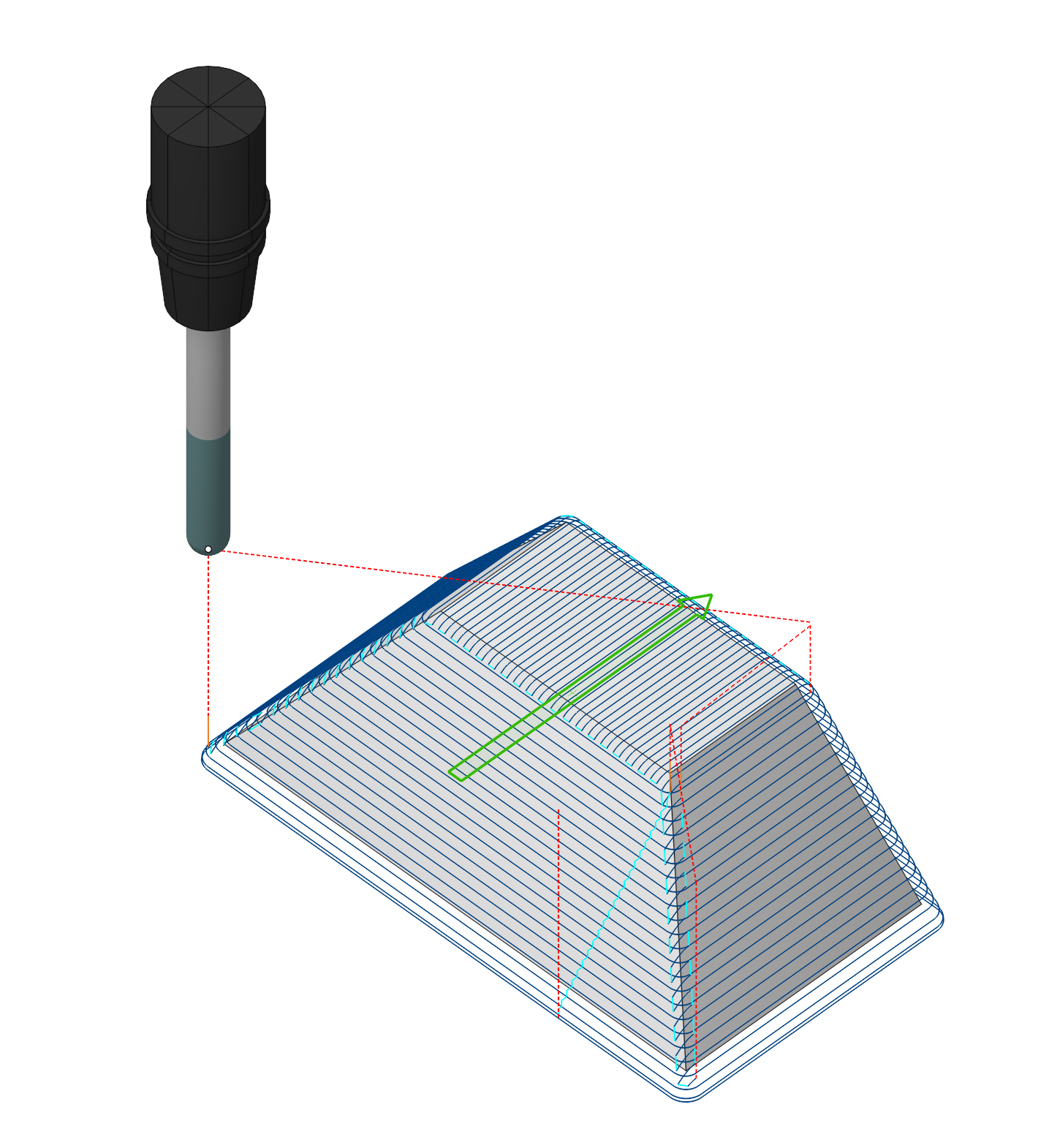

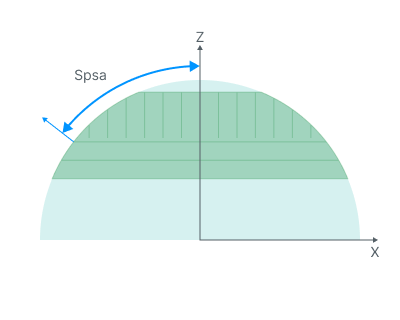

복합 작업은 평면과 워터라인의 두 가지 공구경로로 구성됩니다. 평면 공구경로는 경사 각도가 분할 경사 각도보다 작은 영역만 가공하고, 워터라인 공구경로는 곡면 경사 각도가 분할 경사 각도보다 큰 영역을 가공합니다. 기본적으로 분할 경사 각도는 45도로 설정되어 있습니다. 이 전략은 완만한 영역은 평면 공구경로로, 가파른 영역은 워터라인 공구경로로 가공되도록 합니다. 이러한 접근 방식의 장점은 최적의 절삭 조건, 일정한 스캘럽 높이, 그리고 가공 시간 단축입니다.

셋업:

셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 지정, 파트의 좌표계 등이 포함됩니다.자세히 보기

작업 지정:

면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택한 곡면을 기반으로 경로를 계산합니다.자세히 보기See 더보기

포켓. 일반적인 프리즘형 또는 선삭-밀링 파트는 많은 단순한 형상으로 구성됩니다. 이 작업을 간소화하기 위해 3D 모델에서 파트 요소를 인식하고 이를 작업 영역 및 가공 레벨과 같은 기본 작업 지정 항목으로 자동 변환할 수 있습니다.자세히 보기See 더보기

작업 영역. 작업 영역은 황삭 및 정삭 밀링 작업으로 가공할 파트 영역을 정의하는 데 사용됩니다.자세히 보기See 더보기

제한 구역. 제한 영역. 시스템에서는 작업 영역 외에 제한 영역을 사용하여 현재 작업에서 가공하지 않을 공작물 영역을 지정할 수 있습니다.자세히 보기작업 ZonesRestrict ZonesSee 더보기

최상단. 상단 레벨. 모델 요소로 상단 레벨을 지정합니다.자세히 보기See 더보기

최하단. 하단 레벨. 모델 요소로 하단 레벨을 지정합니다.자세히 보기See 더보기

속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록에서 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.

삭제. 목록에서 항목을 제거합니다.

제한. 제한 조건. 가공하지 않아야 할 영역을 제한할 수 있습니다.자세히 보기See 더보기

전략:

이 파라미터 그룹은 평면 정삭 작업과 유사하게 작동합니다.자세히 보기평면 finishing 작업. See 더보기

링크/리드:

링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 그리고 공구 교환 지점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 경로, 그리고 변위의 크기를 구성할 수 있습니다.

링크/리드:

링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 그리고 공구 교환 지점으로의 복귀가 포함됩니다. 좌표를 따른 이동 순서, 이동 경로, 그리고 변위의 크기를 구성할 수 있습니다.

이송 속도/회전 속도:

이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값, 그리고 공구경로의 각 영역별 이송 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의 값에 대해 자동으로 재계산됩니다.자세히 보기

변환:

작업 내에서 계산된 공구 경로의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다.자세히 보기

파트:

파트는 가우지 검사를 수행할 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기

공작물:

작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기

고정구:

고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다.자세히 보기
