포켓 가공
적용 범위:

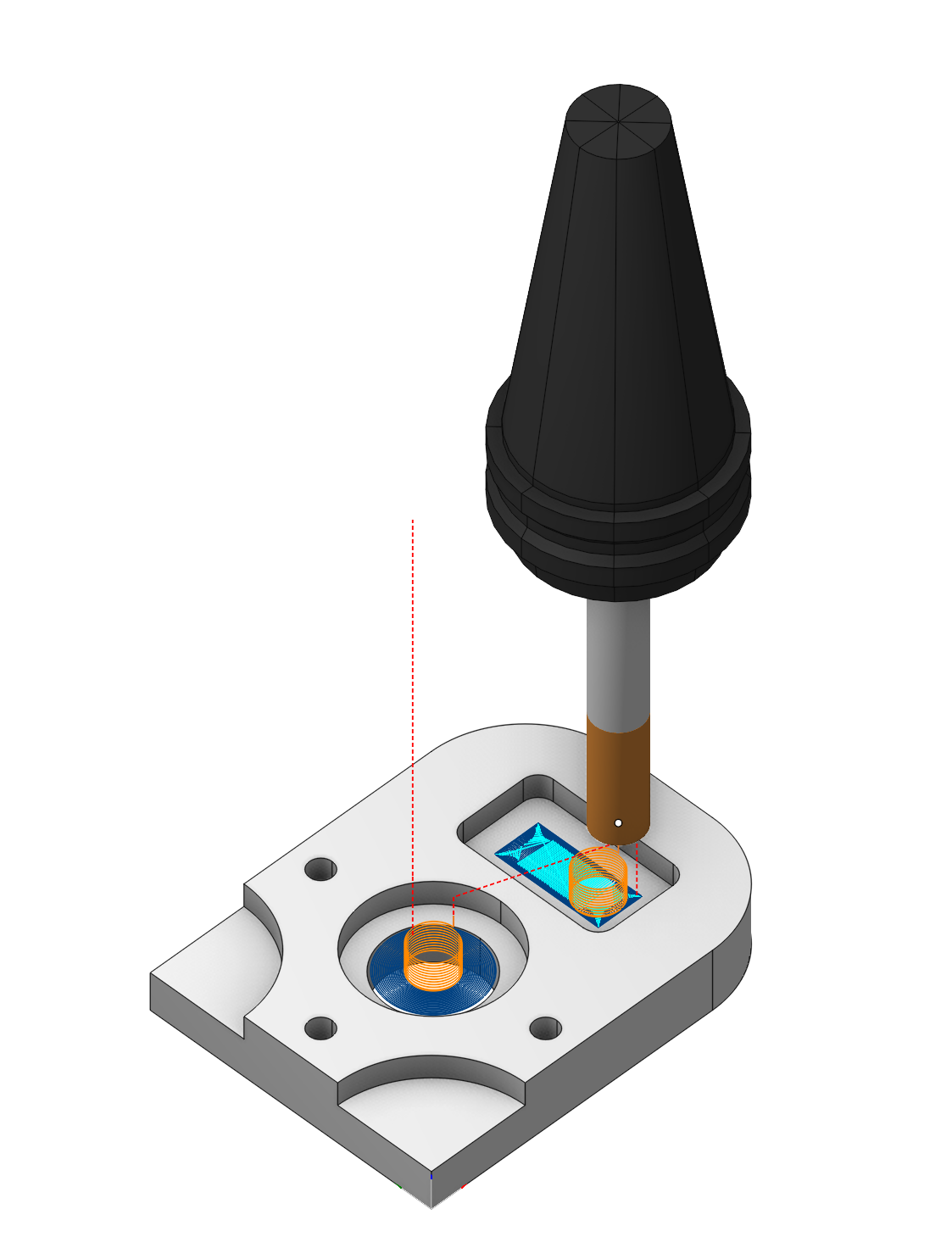

포켓 가공 작업은 포켓 및 아일랜드의 2/2.5D 가공과 조각 작업 전 소재 사전 제거에 사용됩니다. 조각 작업과 마찬가지로 가공 대상 모델은 곡선을 수평(XY) 평면에 투영하여 형성됩니다. 모델은 결과 영역에 곡선 또는 곡선 그룹을 순차적으로 추가하여 생성됩니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 위치 지정, 파트의 좌표계 등이 포함됩니다. 자세히 보기
작업 할당:
기준 표면. This 곡면 serves the purpose of projecting a trajectory onto it. See 더보기
돌출부 추가. 보스 추가. 보스를 추가할 수 있습니다. 자세히 보기See 더보기
포켓 추가. 포켓을 추가할 수 있습니다. 자세히 보기See 더보기
반전 추가. 닫힌 영역을 지정하며, 해당 영역 내에서 가공 규칙이 반전됩니다. 즉, 가공 영역은 미가공 영역이 되고 그 반대도 마찬가지입니다. 자세히 보기See 더보기
최상단. 상단 레벨. 모델 요소로 상단 레벨을 지정합니다. 자세히 보기See 더보기
최하단. 하단 레벨. 모델 요소로 하단 레벨을 지정합니다. 자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 제한 영역. 가공하지 않아야 할 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
가공 전략:
이 파라미터를 통해 포켓 가공 작업 시 평행, 등거리 또는 기타 형태의 공구경로를 생성할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 동일하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
가공 레벨:
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 동일하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
깊이 절입량:
상단 레벨과 하단 레벨 사이에서 공구 축 방향으로 한 번의 패스에 제거되는 소재량입니다. 상단하단
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 공구경로 계산 과정에서 필요한 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 동일하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
정렬.
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 시 공구경로 패스의 순서를 제어합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 동일하게 작동합니다. 자세히 보기Waterline 황삭 작업. See 더보기
코너 스무딩.
공구 방향이 급격히 변경되면 밀링 제어 장치가 회전 전에 감속한 후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이를 위해 시스템에는 모델의 내부 또는 외부 코너에 대해 정의된 반경을 사용하여 공구경로를 스무딩하는 기능이 있습니다. 이 파라미터 그룹은 2D 윤곽 가공과 동일하게 작동합니다. 자세히 보기2D contouring. See 더보기
공구 접촉점.
공구 접촉점(TCP)은 가공 작업 중 공구와 공작물 표면 또는 기하학적 요소 사이의 주요 상호작용 점을 정의하는 절삭 공구의 특정 위치입니다.
The parameters of this 그룹 are the same as in the 5D Surfacing 작업 . See 더보기.
변환.
공구경로를 변환하는 대화 상자입니다. 이 파라미터 그룹은 2D 윤곽 가공과 동일하게 작동합니다. 자세히 보기2D contouring. See 더보기
링크/리드:
링크/리드 탭에서는 급속 이동의 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후 퇴피, 작업 패스 간 전환, 공구 교환 점으로의 복귀가 포함됩니다. 좌표에 따른 이동 순서, 이동 궤적 및 변위 크기를 구성할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 구간별 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다. 자세히 보기
변환:
작업 내에서 계산된 공구 궤적의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다. 자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 소재를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그리퍼, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
