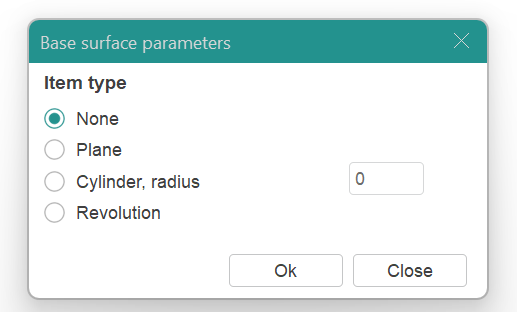

항목 유형:

없음. 기준 곡면 파라미터를 설정하지 않습니다.

평면. 중심점을 지나고 축 방향 필드에서 정의된 좌표축에 수직인 평면을 기준 곡면으로 설정합니다. 그래픽 필드에서 3D 모델의 평면을 선택하여 기준 평면으로 지정할 수 있습니다. 시스템이 자동으로 파라미터를 계산합니다.중심축 Directions

원기둥, 반경원통, 반경. 축 방향 파라미터에 의해 결정되는 축을 가지며 중심점을 지나고 대화 상자에서 지정한 반경을 갖는 원통면을 기준 곡면으로 설정합니다. 그래픽 필드에서 3D 모델의 원통면을 선택하여 기준 원통면으로 지정할 수 있습니다. 시스템이 자동으로 파라미터를 계산합니다.축 Directions중심

회전면. 사용자 정의 회전 곡면을 기준 곡면으로 선택합니다.

위치.

축축. 기준 곡면의 위치를 정의하는 축(<평면>에 대한 법선 벡터 또는 <원통>의 축)을 선택합니다.평면원기둥

축 방향. 사용자 정의 축을 사용하는 경우, 축을 정의하는 좌표축 방향의 단위 벡터 성분을 입력합니다.사용자 정의

중심 (Pc)중심(Pc). 기준 곡면의 원점을 정의하는 점입니다.

파라미터.

Alternate 전면 측면전면/후면 전환. 이 기능은 곡면의 가공면을 반대쪽(후면)으로 변경합니다. changes the machined side of 곡면 to the back one.

곡선 투영 방법. 곡선을 기준 곡면에 매핑하는 방식을 지정합니다.

최근접. 곡선의 위치와 범위에 따라 가장 가까운 곡면에 직접 매핑됩니다.

UV 도메인에 매핑. 곡선 투영이 곡면의 UV 맵에 의해 결정됩니다.

커브 변환.곡선 변환. UV 좌표를 수정하여 투영된 곡선을 변경합니다.

Xmin. 기준 평면 맵의 초기 U 좌표를 조정합니다.평면

Xmax. 기준 평면 맵의 최종 U 좌표를 조정합니다.평면

Ymin. 기준 평면 맵의 초기 V 좌표를 조정합니다.평면

Ymax. 기준 평면 맵의 최종 V 좌표를 조정합니다.평면

Hmin. 기준 원통의 시작 위치를 조정합니다.원기둥's

Hmax. 기준 원통의 끝 위치를 조정합니다.원기둥

Amin. 기준 원통 섹터의 시작 각도를 조정합니다.원기둥

Amax. 기준 원통 섹터의 최종 각도를 조정합니다.원기둥

회전 각도. 맵 중심을 기준으로 곡선을 회전합니다.

비율 유지. 변환 시 곡선 요소 간의 비율을 유지합니다.

기준 곡면 작업.

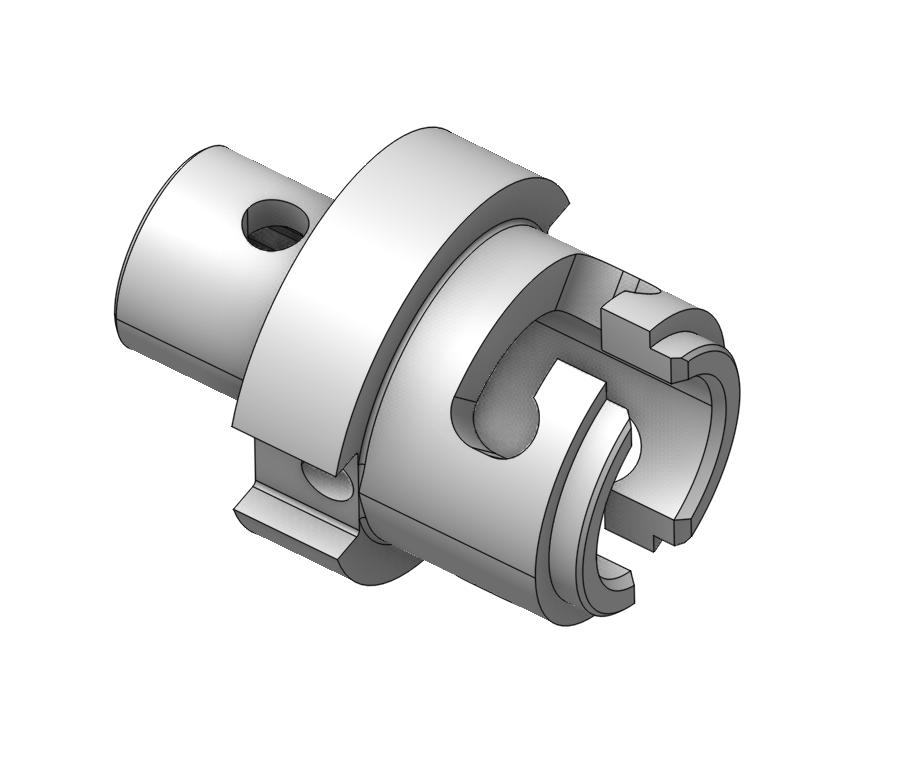

예시로, C축과 원통 보간을 활용하여 복합가공기에서 이 포켓을 가공해 보겠습니다.

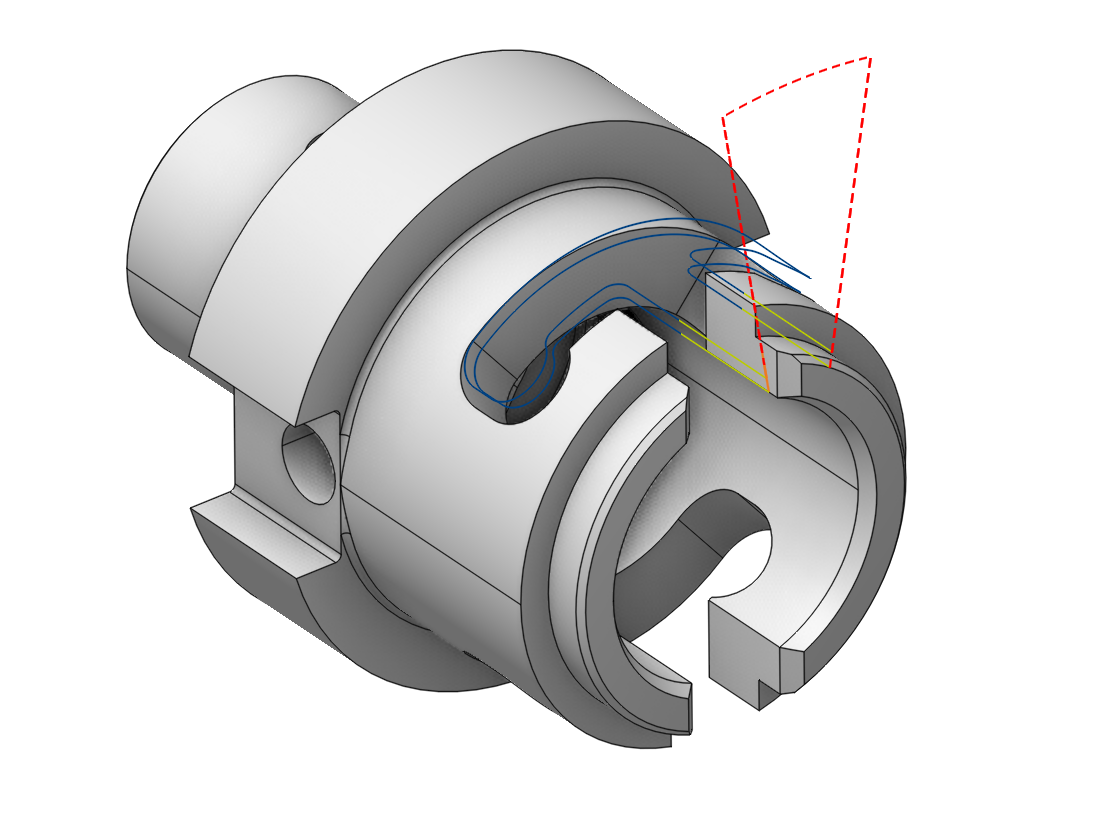

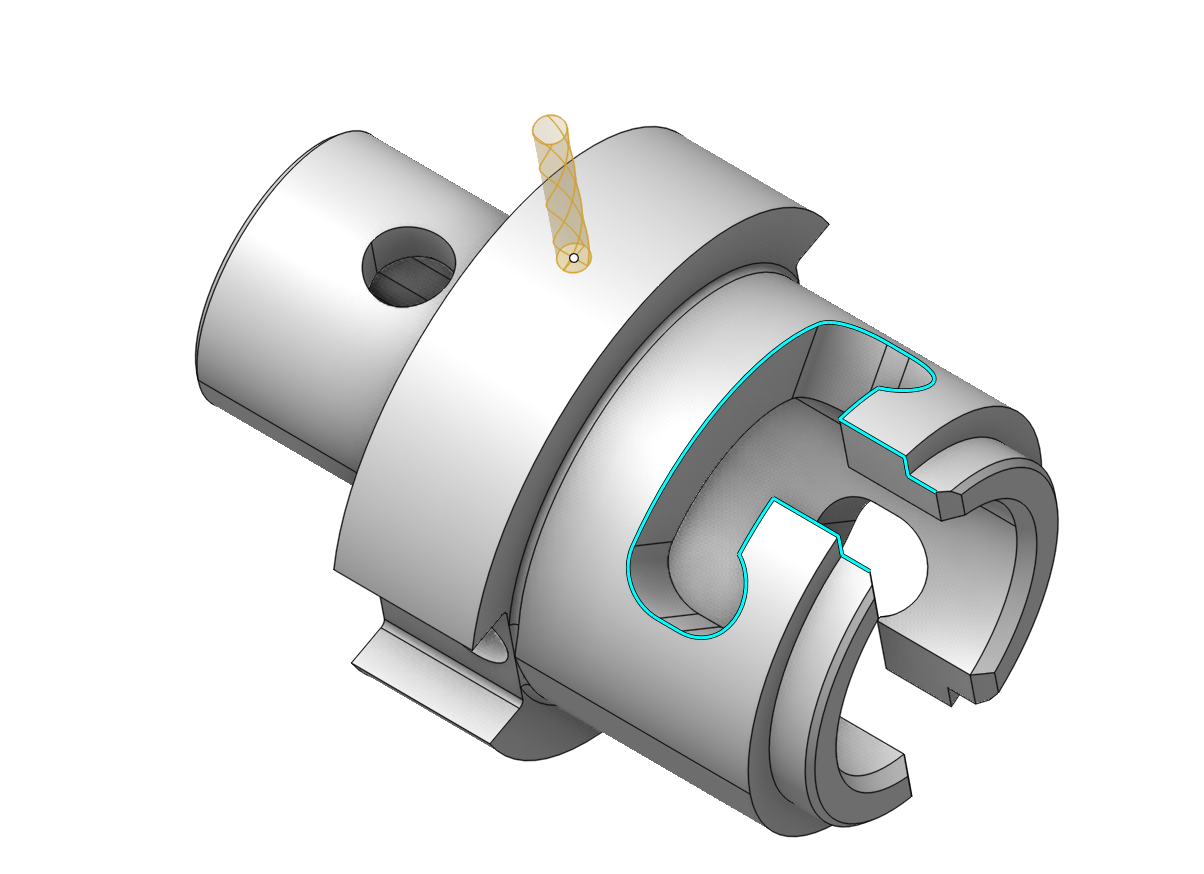

2D 윤곽 작업을 사용합니다. 모델에서 모서리를 선택하고 공구경로를 계산합니다. 이 공구경로가 만족스럽지 않은 것을 확인할 수 있습니다.

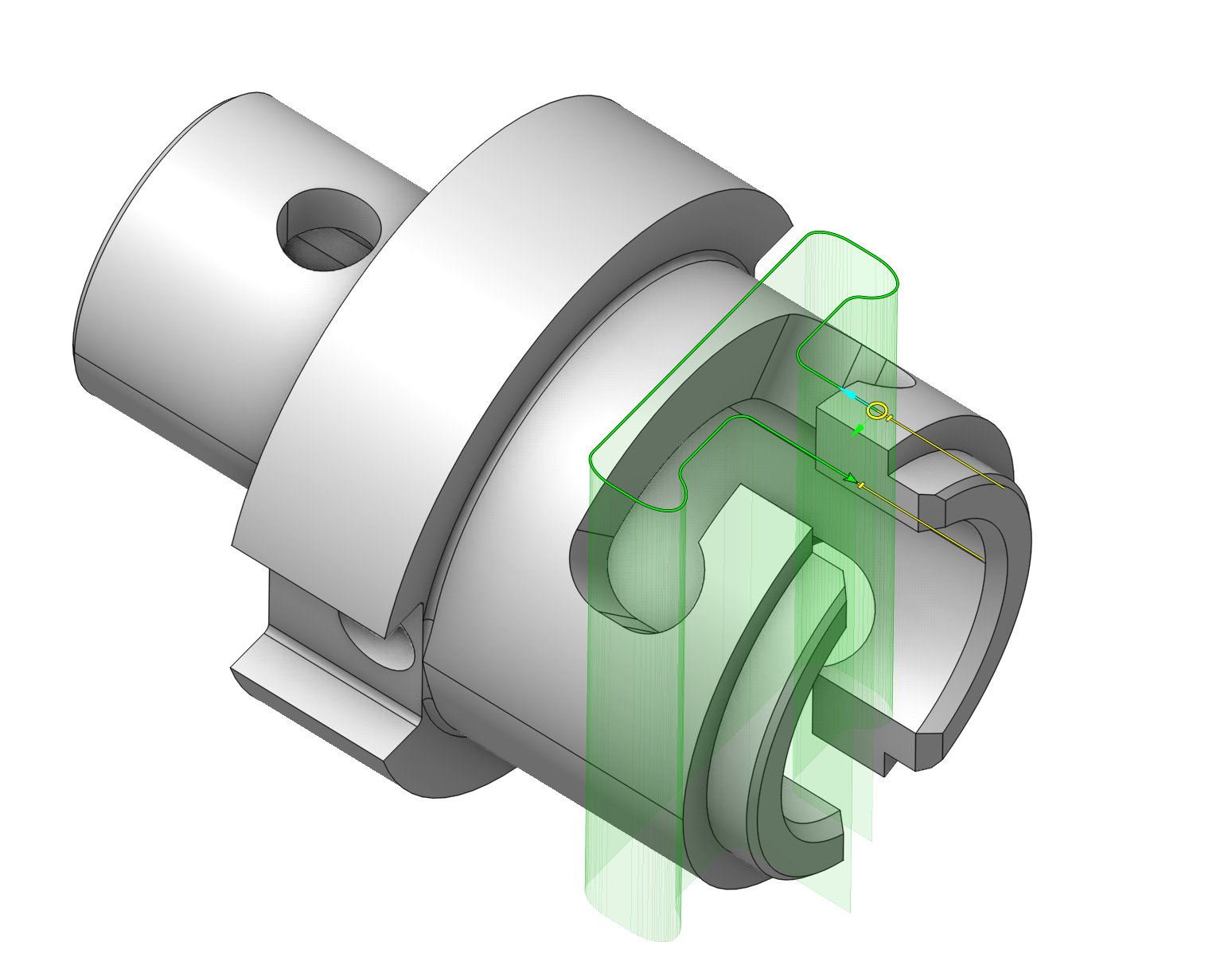

작업 할당에서 기준 곡면 창을 불러옵니다.

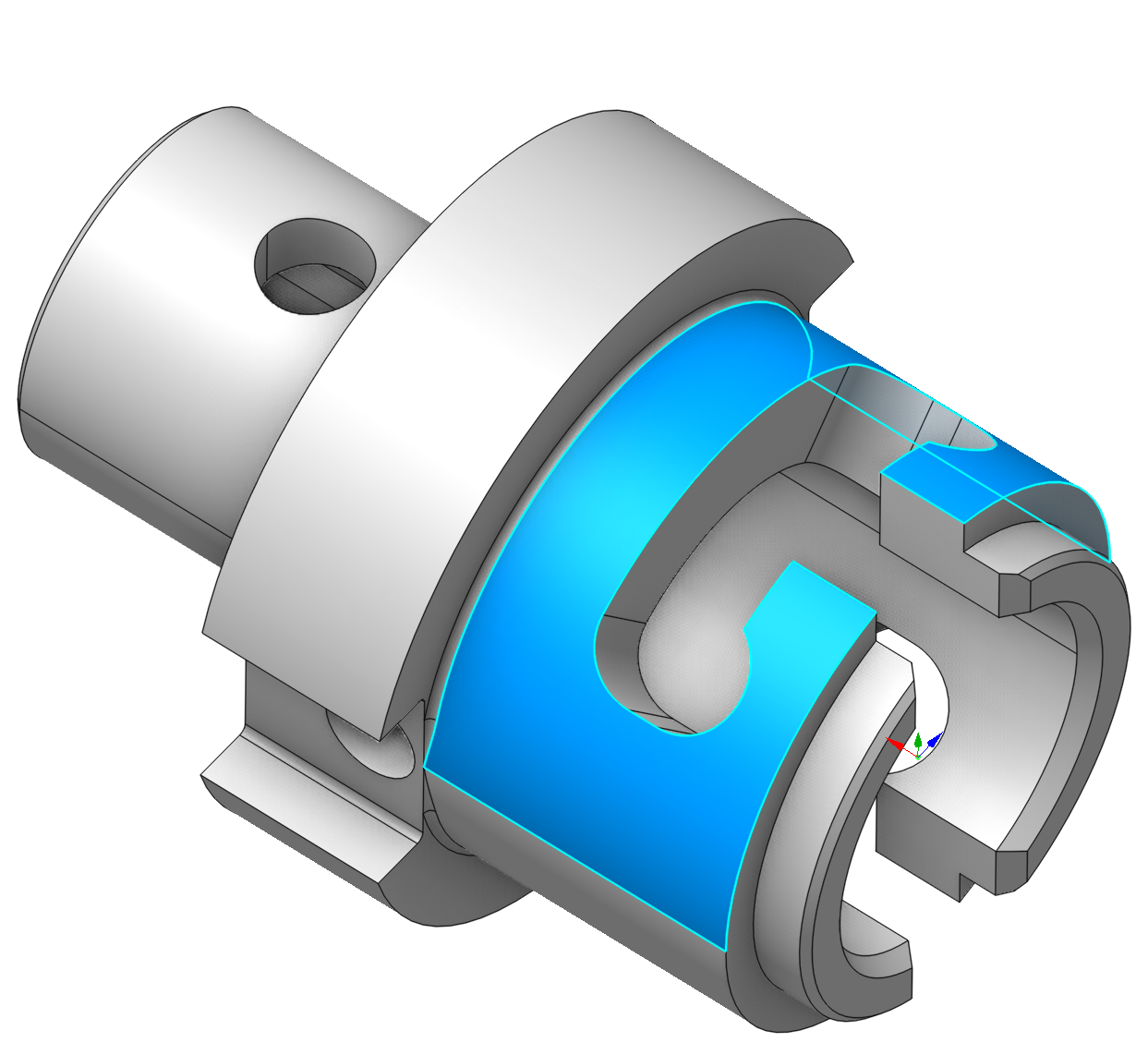

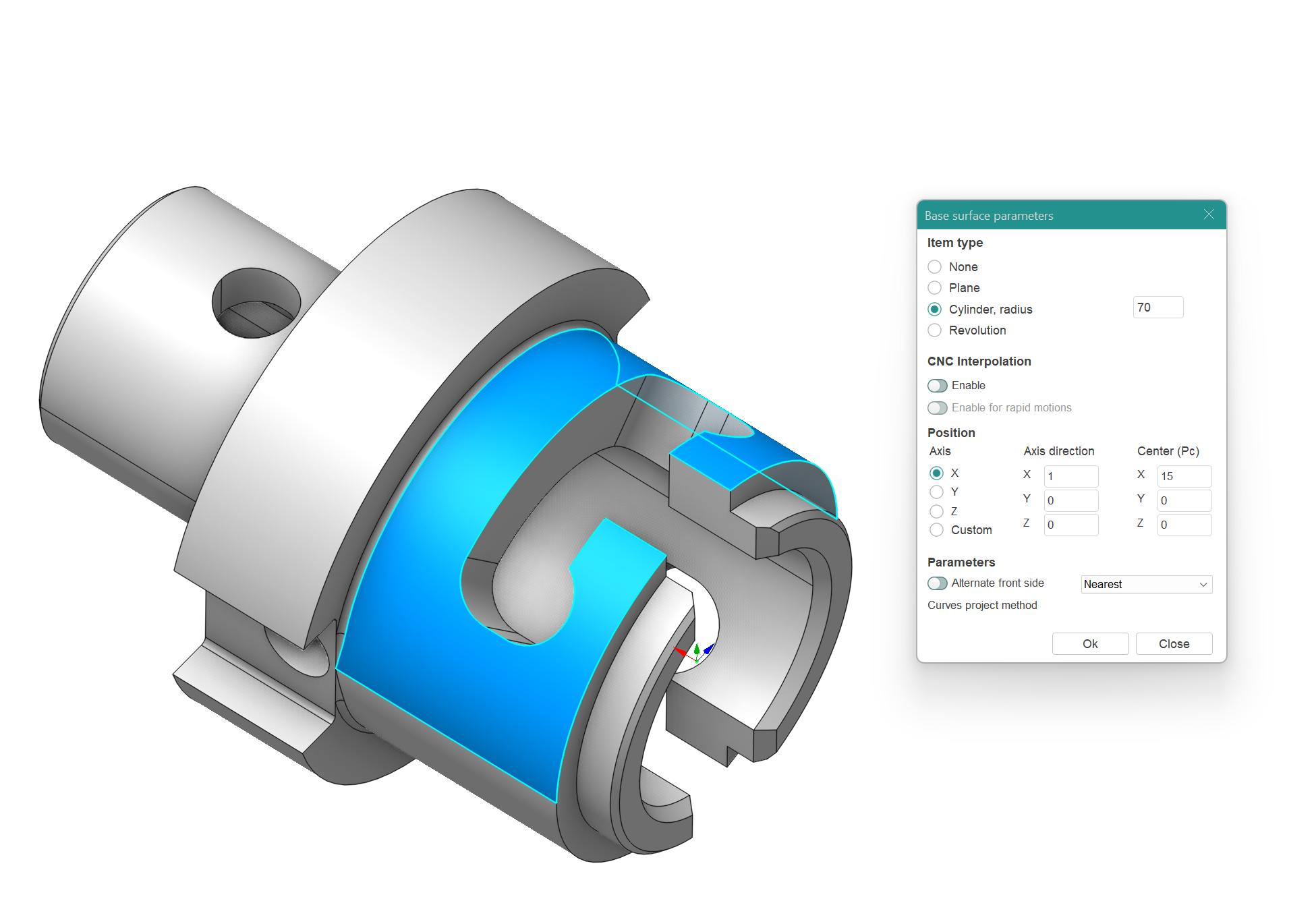

파트의 원통면을 더블클릭합니다. 기준 곡면의 반경이 창에서 자동으로 결정됩니다.

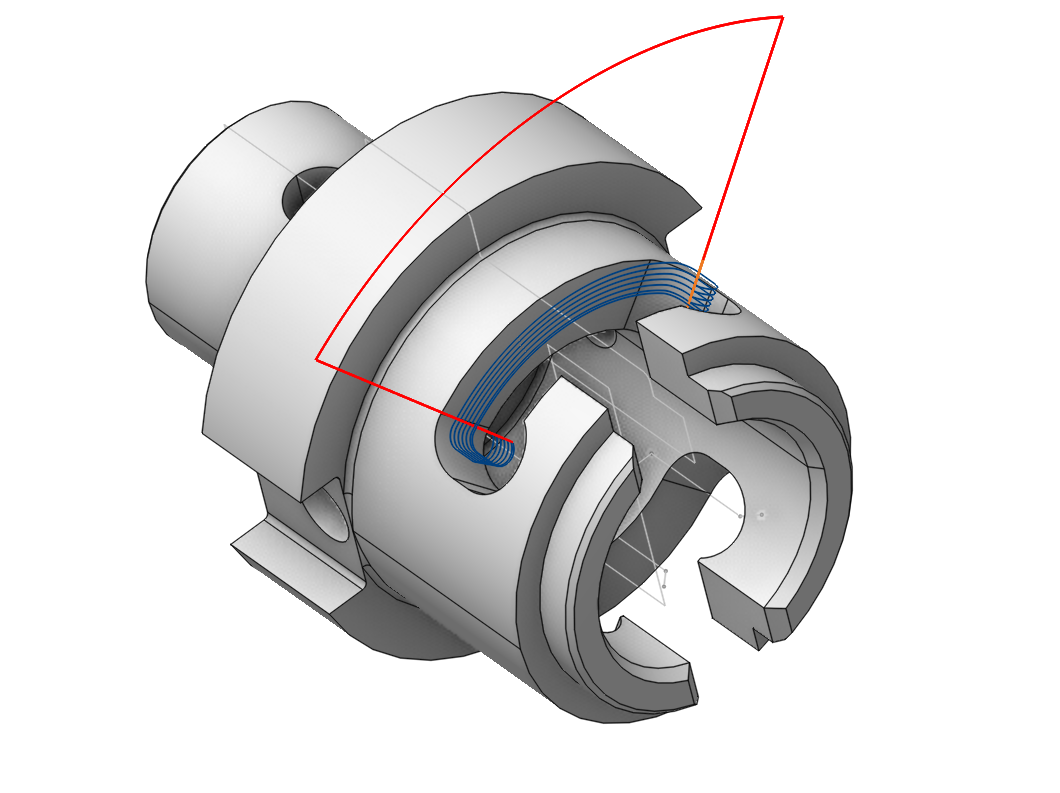

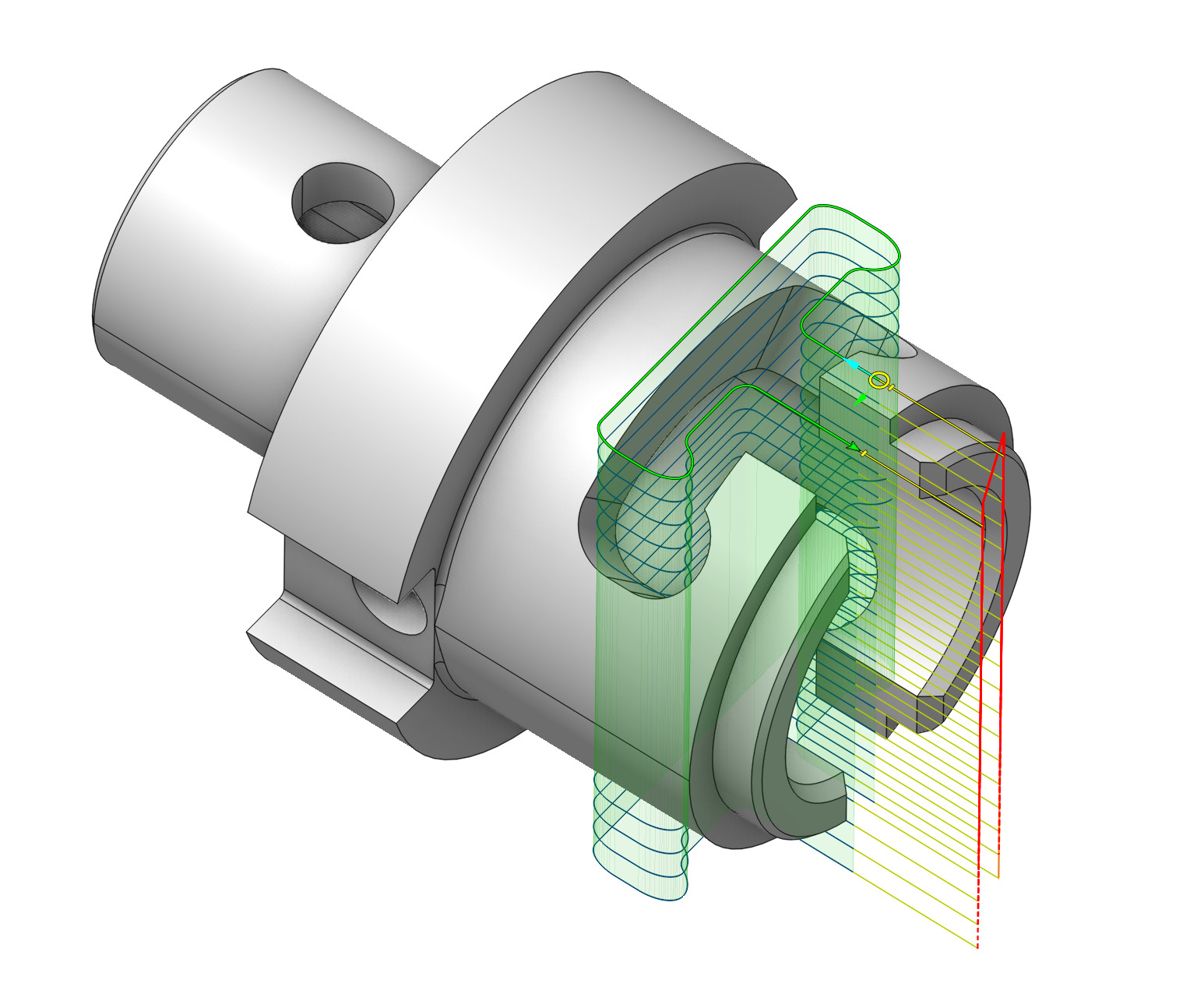

윤곽을 삭제하고 다시 할당합니다. 다음과 같은 결과를 얻습니다. 이제 가공 레벨을 설정해야 합니다.

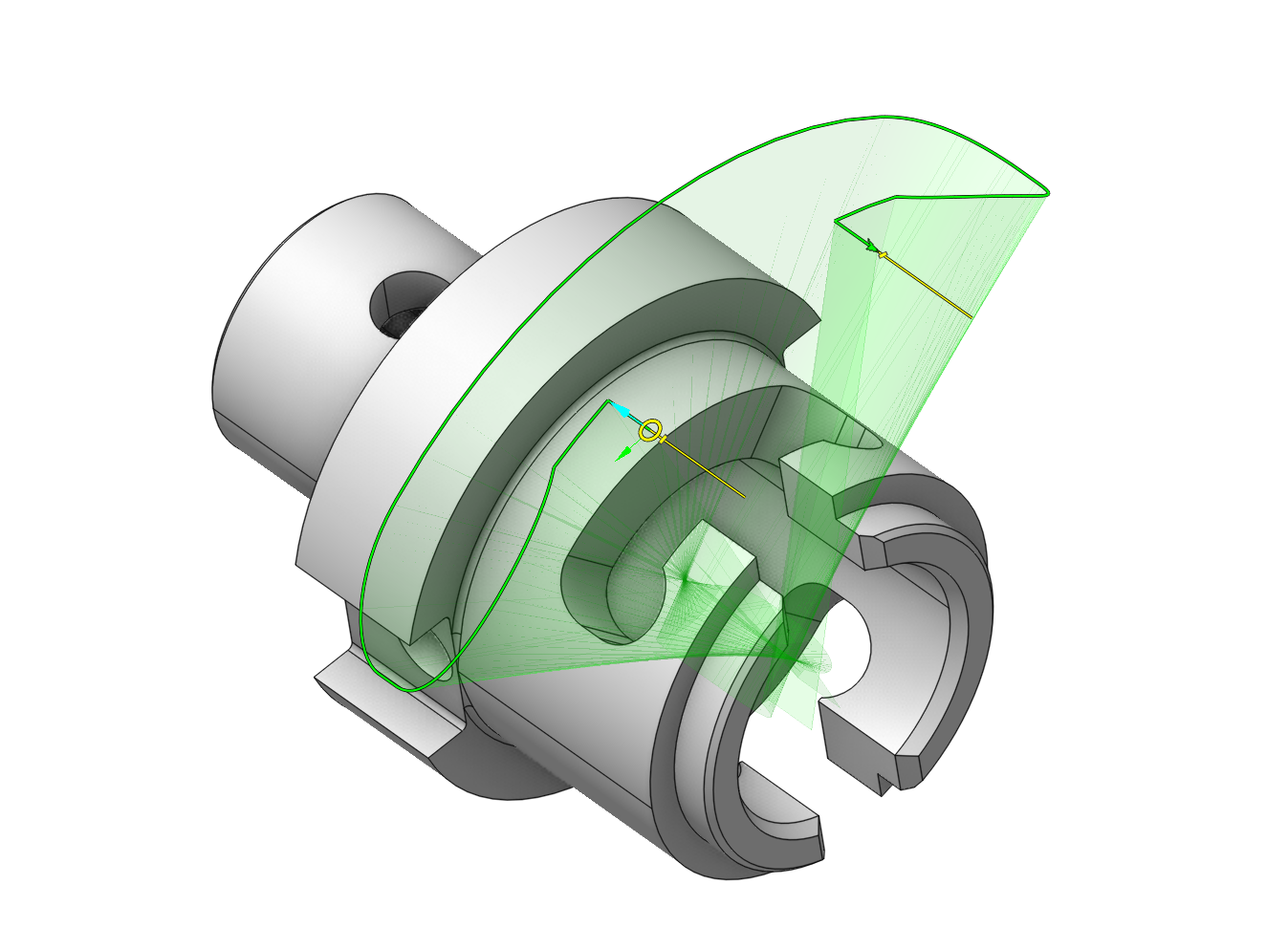

전략 탭에서 이 기준 곡면을 선택한 상태로, 하한 레벨을 0으로, 상한 레벨을 10으로 지정합니다. 절입 깊이를 5 mm로 설정합니다. 공구경로를 계산합니다.

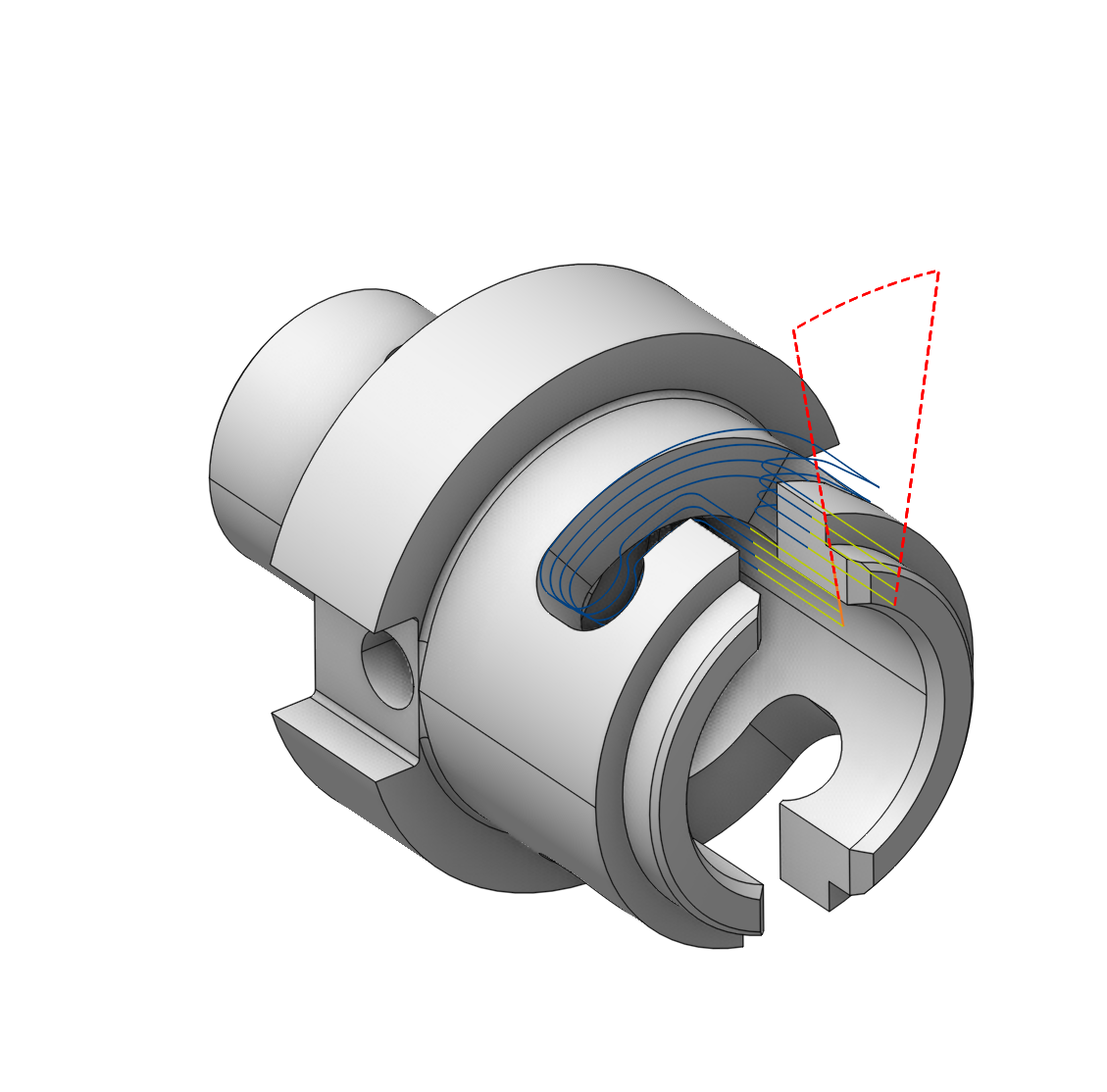

하한 레벨이 이제 기준 곡면 위에 있는 것을 확인할 수 있습니다. 포켓을 절삭하려면 하한 레벨을 -10 mm로 변경하면 됩니다.

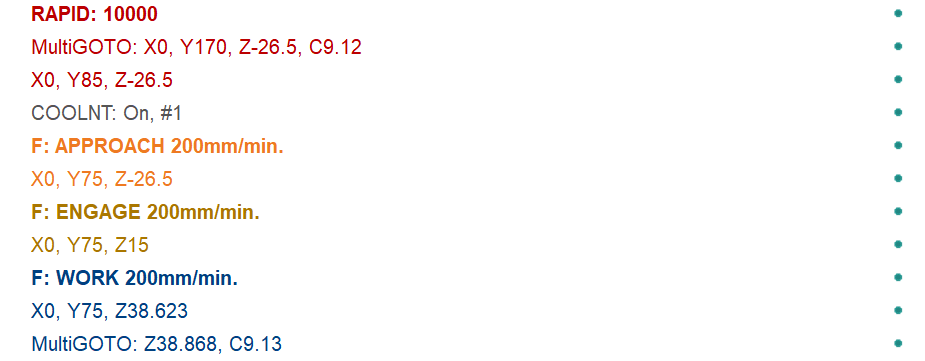

그러나 CLData 출력에 원통 보간 명령이 누락되어 있습니다.

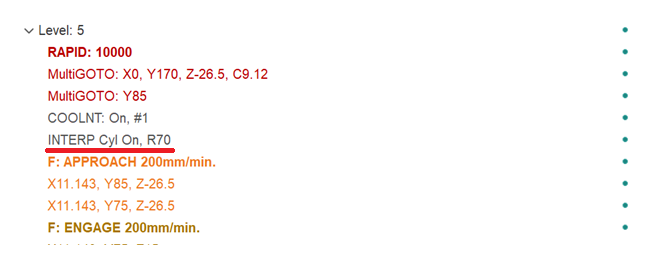

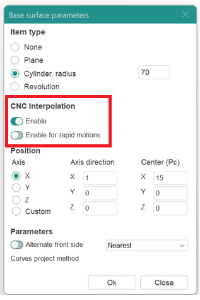

이를 활성화하려면 기준 곡면 탭으로 이동하여 해당 옵션을 활성화해야 합니다. (공작 기계 설정의 제어 파라미터 - 회전 변환에서 원통 보간 지원 체크박스도 활성화되어 있어야 합니다. 자세히 보기)

이후 CLData에 해당 명령이 표시되며, 포스트프로세서에서 처리할 수 있습니다. 원통 보간에 대한 자세한 내용은 다음 섹션에서 확인할 수 있습니다. 자세히 보기
