각인 작업
적용 범위:
이 작업은 평면 영역에 도면 및 문자를 각인하거나, 2/2.5D 가공을 사용하여 포켓 및 윤곽의 측벽을 따라 정삭 패스를 수행하기 위해 설계되었습니다.
셋업:
셋업 탭은 프로젝트의 기본 파라미터를 구성하는 데 사용됩니다. 여기에는 장비 위의 파트 배치, 파트의 좌표계 등이 포함될 수 있습니다.자세히 보기
작업 지정:
기준 표면. This 곡면 serves the purpose of projecting a trajectory onto it. See 더보기
돌출부 추가. 보스 추가. 보스를 추가할 수 있습니다.자세히 보기See 더보기
포켓 추가. 포켓을 추가할 수 있습니다.자세히 보기See 더보기
반전 추가. 닫힌 영역을 지정하며, 해당 영역 내부에서 가공 규칙이 반전됩니다. 즉, 가공된 영역은 미가공 영역이 되고 그 반대도 마찬가지입니다.자세히 보기See 더보기
최상단. 상단 레벨. 모델 요소별로 상단 레벨을 지정합니다.자세히 보기See 더보기
최하단. 하단 레벨. 모델 요소별로 하단 레벨을 지정합니다.자세히 보기See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 또한 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 제한 영역. 가공하지 않을 영역을 제한할 수 있습니다.자세히 보기See 더보기
전략:

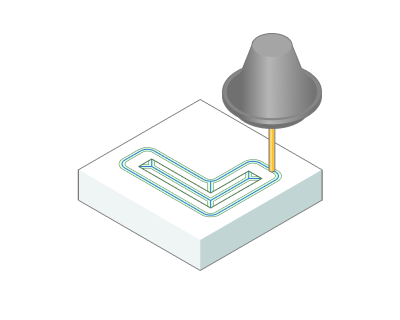

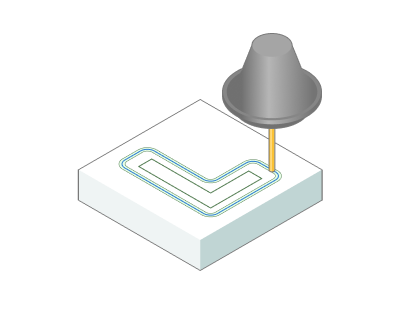

V 각인.
공구경로에 추가 패스를 더하여 더 높은 품질의 결과를 달성하며, 특히 작은 요소를 생성할 때 효과적입니다.
가공 레벨:
공구 축 방향의 가공 범위를 정의합니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
깊이 스텝:
상단과 하단 레벨 사이에서 공구 축 방향으로 1회 패스에 제거되는 재료량입니다. 이 파라미터 그룹은 포켓 가공과 유사하게 동작합니다. 상단하단포켓팅 .
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 공구경로 계산 과정에서 사용자가 필요한 밀링 유형(상향 또는 하향)을 제어할 수 있습니다. 이 파라미터 그룹은 워터라인 황삭 작업과 유사하게 동작합니다.자세히 보기Waterline 황삭 작업. See 더보기
정렬:
Controls the sequence of 공구경로 passes during the 곡면 가공 곡면 가공 시 공구경로 패스의 순서를 제어합니다. 이 파라미터 그룹은 2D 윤곽 가공과 유사하게 동작합니다.자세히 보기2D contouring. See 더보기
코너:
공구 방향이 급격히 변할 때, 밀링 제어장치는 회전 시작 전에 감속한 후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이러한 이유로, 시스템에는 모델의 내부 또는 외부 코너에 대해 정의된 반경을 사용하여 공구경로를 스무딩하는 기능이 있습니다.
일부 파라미터 그룹은 2D 윤곽 가공 - 코너 스무딩과 유사하게 동작합니다.자세히 보기2D contouring - Corners smoothing . See 더보기
공구 접촉점.
공구 접촉점(TCP)은 가공 작업 중 공구와 공작물 표면 또는 기하학적 요소 간의 주요 상호 작용 지점을 정의하는 절삭 공구상의 특정 위치입니다.
The parameters of this 그룹 are the same as in the 5D Surfacing 작업 . See 더보기.
가공 영역:
작업 지정 탭에서 처음 선택한 작업 영역을 추가로 수정할 수 있습니다. 이 파라미터 그룹은 평면 정삭 작업과 유사하게 동작합니다.자세히 보기작업 영역평면 finishing 작업. See 더보기
변환.
공구경로를 변환하기 위한 대화 상자입니다. 이 파라미터 그룹은 2D 윤곽 가공과 유사하게 동작합니다.자세히 보기2D contouring. See 더보기
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후의 퇴피, 작업 패스 간의 전환, 그리고 공구 교환 지점으로의 복귀가 포함됩니다. 좌표별 이동 순서, 이동 궤적, 변위량을 설정할 수 있습니다.
이송 속도/회전 속도:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 영역별 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에는 밑줄이 표시됩니다. 두 번째 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다.자세히 보기
변환:
작업 내에서 계산된 공구 궤적의 좌표 변환을 실행할 수 있는 작업 파라미터 세트입니다.자세히 보기
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다.자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다.자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다.자세히 보기
참고 항목:

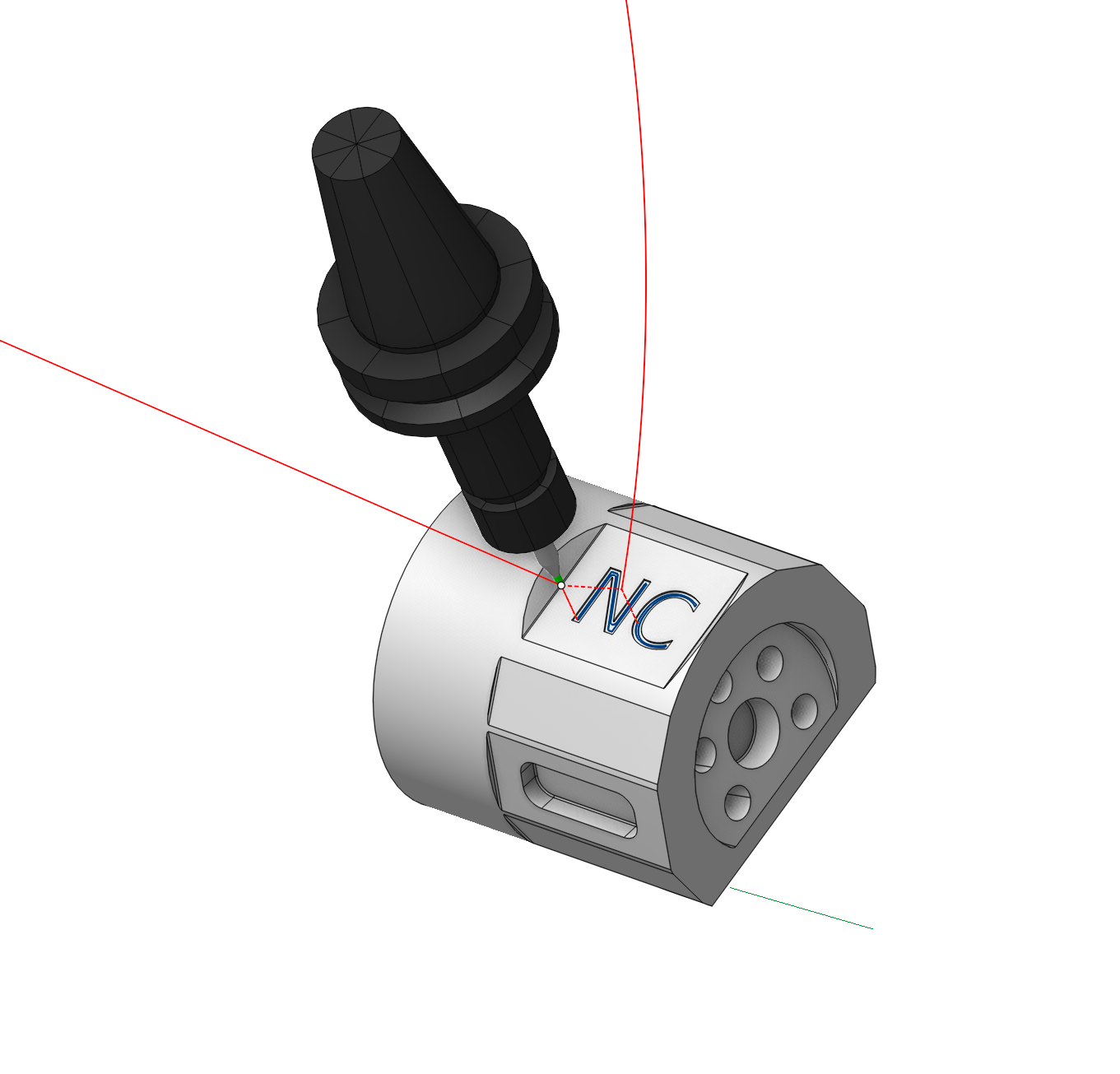

4-축 밀링 with using of the engraving and pocketing 작업
Using design 피처 in an Engraving/포켓팅 작업
작업 영역 for engraving and pocketing 작업
