회전 워터라인 작업
적용 범위:

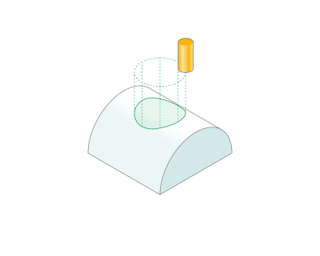

이 작업은 5D 곡면 가공 작업을 기반으로 하며, 스크류 및 회전체와 같은 모델의 회전 가공에 맞게 사전 구성되어 있습니다. 4축 및 5축 구성에서 사용할 수 있지만, 다수의 5축 가공 전략, 공구 경사각, 특이점 회피 기능 및 축 편차가 잠겨 있습니다. 회전축 기준 전략만 사전 설정되어 있으며, 공구 방향은 회전축 방향으로만 설정됩니다. 따라서 시스템은 회전축으로 지정된 축을 가진 원통을 사용하여 지정된 스텝 간격으로 가공 곡면의 구간별 공구 경로를 생성합니다. 작업 할당이 비어 있으면 전체 모델을 가공합니다.5D surfacing4x5x but it locks many five-축 가공 strategies, 공구 incline 각도, singularity avoidance functions, and 축 deviation. It only comes pre-set with the Around Rotaty 축 strategy and the 공구 방향 is set to To 회전 축 only. So, t he system generates the 공구 p asses as sections of the 가공 Surface at a specified 스텝 by employing cylinders with an 축 specified as the 회전 축. The 작업 will process the entire model when the 작업 Assignment is empty.
작업 할당:
가공 표면.가공 곡면. 파트의 다양한 곡면을 작업 대상으로 선택합니다. 시스템은 선택된 곡면을 기반으로 경로를 계산합니다.
표면 for Projection. These are the s urfaces intended for 가공 onto which the 공구경로 transfers when enabling the 프로젝트 툴패스 onto the 파트 option in the 전략 탭.
작업 영역. Use the 작업 영역 to 트림 the passes outside the specified 2D containment areas. 귀하 can select the 법선 to the area of 작업 영역. See 더보기 .
제한 구역. In addition to 작업 Zones in system you can use Restrict Zones 지오메트리 from curves and edges to specify the 공작물 areas that s hould avoid 가공 in the current 작업. See 더보기
속성. 요소의 속성을 표시합니다. 소재를 추가할 수 있습니다. 목록의 항목을 더블 클릭하여 이 메뉴를 호출할 수도 있습니다.
삭제. 목록에서 항목을 제거합니다.
제한. 가공하지 않아야 할 영역을 제한할 수 있습니다. 자세히 보기See 더보기
전략:
스텝:

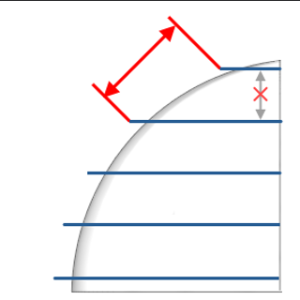

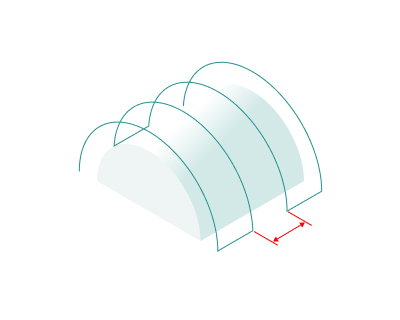

최대 허용 절삭 폭입니다. .
적응형 스텝:
이 파라미터는 곡면 가공 후 균일한 스캘럽 높이를 유지하기 위해 곡면 및 공구의 곡률 반경에 따라 공구 경로 간 간격을 조정합니다. 자세히 보기.
밀링 유형:
곡선 가공 작업을 제외한 거의 모든 작업에서 지정할 수 있습니다. 이를 통해 공구경로 계산 과정에서 필요한 밀링 유형(상향 절삭 또는 하향 절삭)을 제어할 수 있습니다.
밀링 유형의 파라미터는 워터라인 황삭 작업과 동일합니다. 자세히 보기밀링 유형Waterline 황삭 작업See 더보기
정렬:
곡면 가공 시 공구경로 패스의 순서를 제어합니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기.
회전축.

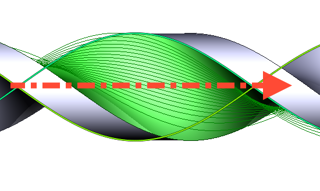

This is t he 축 of section cylinders used to construct the 공구 경로 lines .
작업 영역:
작업 할당 탭에서 처음 선택한 작업 영역의 추가 수정을 활성화합니다.
코너 스무딩:
공구 방향이 급격히 변경되면 밀링 제어 장치가 회전 전에 감속한 후 다시 가속합니다. 이로 인해 진동이 발생하고 공구 및 공작 기계의 마모가 증가할 수 있습니다. 공구경로에 꺾임이 거의 없거나 전혀 없으면 이 문제를 해결할 수 있습니다. 이를 위해 시스템에는 모델의 내부 또는 외부 코너에 대해 정의된 반경을 사용하는 공구경로 스무딩 기능이 있습니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기
황삭 패스.
공구경로가 황삭 패스 두께만큼 평면에서 오프셋됩니다. 파라미터에 지정된 값과 지정된 스텝 수만큼 윤곽에 추가 패스가 생성됩니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기
파트에 공구경로 투영:
By setting the flag, the system generates 공구 paths for processing the surfaces identified as 표면 for Projection in the 작업 Assignment by mapping the 경로 derived from the 가공 Surface onto the 표면 for Projection.
이 경우, 직접 밀링이 필요한 파트 곡면 대신 CAD 모듈의 추가 구성을 통해 얻을 수 있는 보조 지오메트리 곡면을 가공 곡면으로 지정하십시오. 이러한 곡면을 공구경로 투영이 용이하도록 배치하십시오. 밀링 곡면을 투영 곡면으로 선언하십시오.
트리밍:
가공 대상이 아닌 곡면을 건너뛰고 공구경로를 연장할 수 있습니다. 이 그룹의 파라미터는 5D 곡면 가공 작업과 동일합니다. 자세히 보기
링크/리드:
링크/리드 탭에서는 급속 이동에 대한 파라미터를 정의합니다. 이러한 이동에는 공구 교환 위치에서의 공구 접근, 작업 행정 시작점으로의 진입, 최종 절삭 동작 후 퇴피, 작업 패스 간 전환, 공구 교환 지점으로의 복귀가 포함됩니다. 좌표별 이동 순서, 이동 궤적 및 변위량을 설정할 수 있습니다.
이송 속도/회전수:
이 대화 상자에서 사용자는 스핀들 회전 속도, 급속 이송 값 및 공구경로의 각 구간별 이송 속도 값을 정의할 수 있습니다. 스핀들 회전 속도는 분당 회전수 또는 절삭 속도로 정의할 수 있습니다. 정의 값에 밑줄이 표시됩니다. 다른 값은 공구 직경을 고려하여 정의 값을 기준으로 재계산됩니다. 자세히 보기
변환:
파라미터's kit of 작업, which allow to execute converting of coordinates for calculated within 작업 the trajectory of the 공구. See 더보기작업 내에서 계산된 공구 경로의 좌표 변환을 수행할 수 있는 작업 파라미터 세트입니다. 자세히 보기.
파트:
파트는 가우지 검사를 위한 공간을 정의하는 기하학적 요소의 그룹입니다. 자세히 보기
공작물:
작업의 공작물 모델은 가공할 재료를 정의합니다. 자세히 보기
고정구:
고정구로는 척, 그립, 클램프 등의 고정 보조 장치와 기타 성격의 제한 영역이 일반적으로 지정됩니다. 자세히 보기
