시스템 빠른 익히기
다음 작업을 수행하면 짧은 시간 내에 공구경로를 계산하고 NC 프로그램을 생성할 수 있습니다. 이 일반적인 작업 순서를 통해 CAM 시스템을 빠르게 익힐 수 있습니다.

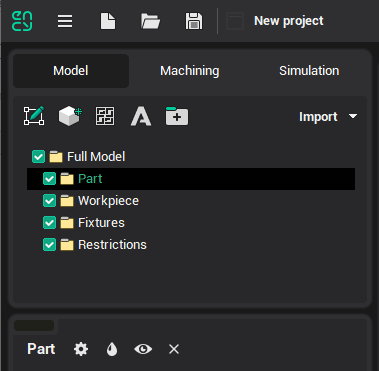

메인 패널에서 동일한 이름의 탭 시트를 선택하여 작업 모드를 < 모델 >로 설정합니다.working mode
가져오기 a model형상 데이터 교환 파일에서 모델을 가져옵니다. 버튼을 클릭하고 창에서 원하는 파일을 선택하면 됩니다. 모델은 활성 폴더로 가져옵니다. 따라서 가져오기를 시작하기 전에, 파트 모델을 가져올 때는 < 전체 모델/파트 > 폴더를, 공작물은 < 전체 모델/공작물 > 폴더를, 고정구는 < 전체 모델/고정구 > 폴더를 활성화하십시오. 가공 순서를 정의하기 전에 형상 모델의 모든 수정을 완료하는 것을 권장합니다. 작업 생성 시 파트와 공작물에 따라 기본 파라미터 값이 결정되기 때문입니다.

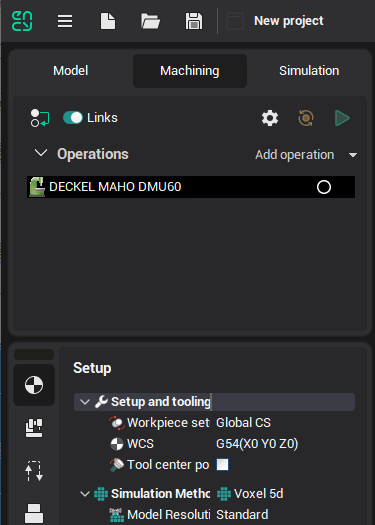

메인 패널에서 해당 탭 시트를 선택하여 작업 모드를 <가공>으로 설정합니다:working mode
공작 기계 유형과 파라미터를 확인하고, 필요한 경우 편집합니다. 사용 가능한 작업 세트는 공작 기계 유형에 따라 달라집니다. 예를 들어, 선반에서는 선삭 작업만 사용 가능하고, 밀링 기계에서는 밀링 작업만 사용 가능하지만, 복합 선삭-밀링 센터에서는 두 가지 작업 유형 모두 적용할 수 있습니다.the 공작 기계 type and its parameters
Form the < 파트 > the < 공작물 > and < 고정구 >모델 정의에 추가 구성이 필요한 경우, 작업 목록의 루트 노드에 대해 < 파트 >, < 공작물 >, < 고정구 >를 구성합니다. 가져온 모델 외에도 곡선 및 참조 항목(예: 파트에 외접하는 박스 또는 실린더)을 기반으로 프리즘 및 회전체를 생성할 수 있습니다.
새 작업을 생성합니다(하나 또는 여러 개). 작업을 생성하려면 버튼을 누르고, 열린 창에서 새 작업 유형을 선택합니다. 새로 생성된 작업은 루트 노드의 < 가공 > 폴더에 추가됩니다. 새 작업이 현재 작업으로 설정되며, 편집 및 실행할 준비가 됩니다.
작업의 파라미터를 정의합니다. 작업 생성 시 프로그램은 <파트>와 <고정구>를 이전 작업의 동일한 이름의 모델에 대한 참조로 설정합니다. 첫 번째 작업의 참조는 루트 노드 모델입니다. <공작물>는 이전 가공 작업 후 남은 재료에 대한 참조로 설정됩니다. <작업 영역>는 기본적으로 전체 파트입니다. CAM 시스템은 앞서 정의한 형상 데이터에 따라 다른 모든 작업 파라미터를 자동으로 정의합니다. 대부분의 경우 새 작업을 즉시 실행할 수 있습니다. 메인 창 좌측 하단의 패널 또는 < 파라미터 > 버튼 클릭으로 열리는 창에서 작업 파라미터를 확인하거나 변경할 수 있습니다.파트고정구공작물작업 영역
버튼을 클릭하여 작업 실행을 시작합니다. 진행률 표시기에서 계산이 얼마나 완료되었는지 확인할 수 있습니다. 표시기 영역을 클릭하면 프로세스를 중지할 수 있습니다.
공구경로 계산 규칙은 <파트> 및 <고정구>를 제어하면서 정의된 전략으로 <작업 영역>를 가공하는 것입니다. 황삭 작업은 이를 위해 <공작물>의 덮개 재료를 모두 제거합니다. 공작물 확인은 모든 정삭 작업에서 선택 사항입니다. 공작물을 고려하는 경우 잔삭 재료가 있는 가공 할당 영역에만 공구경로가 생성되며, 그렇지 않으면 전체 가공 할당에 대해 공구경로가 생성됩니다.작업 영역Part고정구공작물

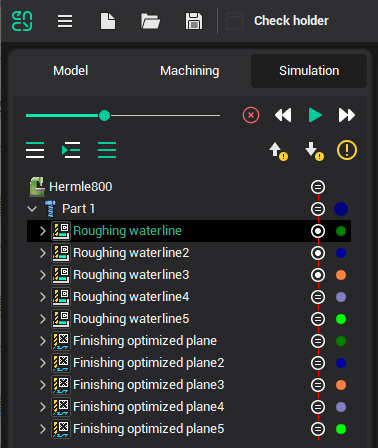

<시뮬레이션> 모드에서 공구경로를 블록별로 확인합니다. 메인 패널에서 해당 탭 시트를 선택하고 버튼을 클릭하여 시뮬레이션을 시작합니다. 필요한 경우 작업 파라미터를 변경하고 다시 계산합니다.시뮬레이션mode
가공 모드에서 키를 눌러 <포스트프로세서>를 실행합니다. 포스트프로세서 창이 열립니다. CNC 시스템을 선택하고(*.sppx 확장자의 포스트프로세서 파일 선택) < 실행 > 버튼을 클릭합니다. < Output file > 필드에서 NC 프로그램 이름을 확인할 수 있습니다. 기본적으로 파일은 현재 프로젝트 이름과 선택한 포스트프로세서에 설정된 확장자를 사용합니다.포스트프로세서
메인 도구 모음의 버튼을 클릭하여 프로젝트를 저장합니다. 슬라이더 위치로 프로젝트 저장 모드를 선택할 수 있습니다. 저장 데이터가 상세할수록 프로젝트 크기가 커집니다.
main toolbar
메인 도구 모음의 버튼을 클릭하여 이전에 생성한 프로젝트를 불러올 수 있습니다.
main toolbar
